| وسيط العمل: | |
|---|---|
| درجة حرارة العمل: | |
| نطاق ضبط الضغط: | |
| مرشح الدقة: | |
| نوع الصمام: | |

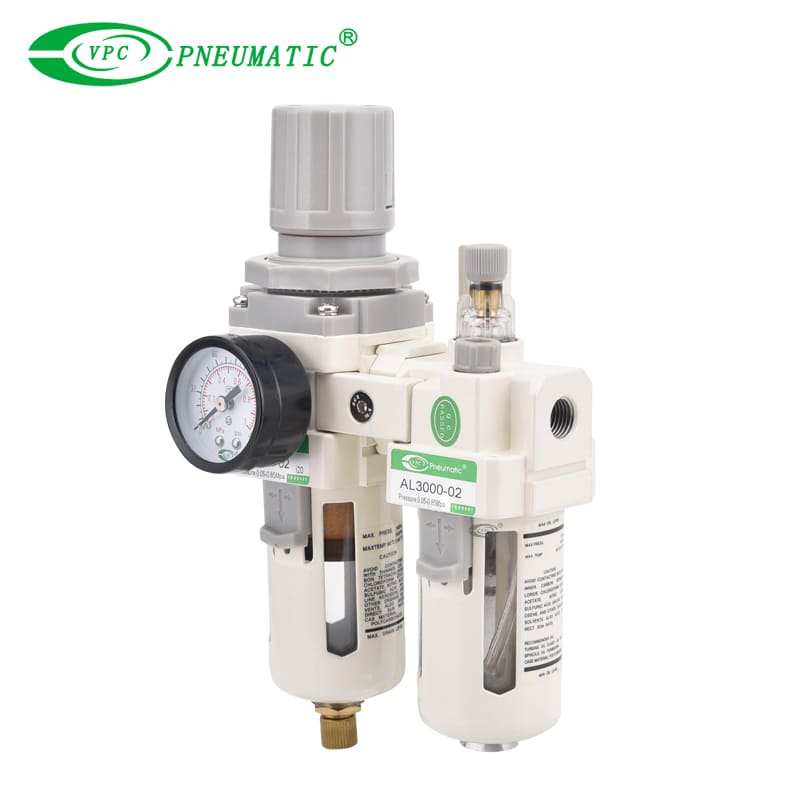

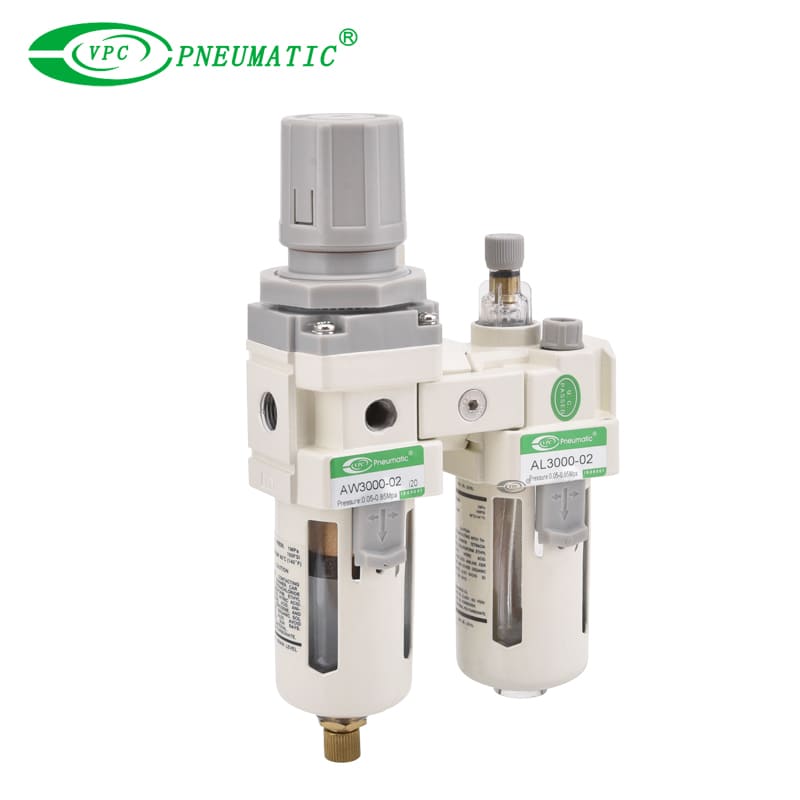

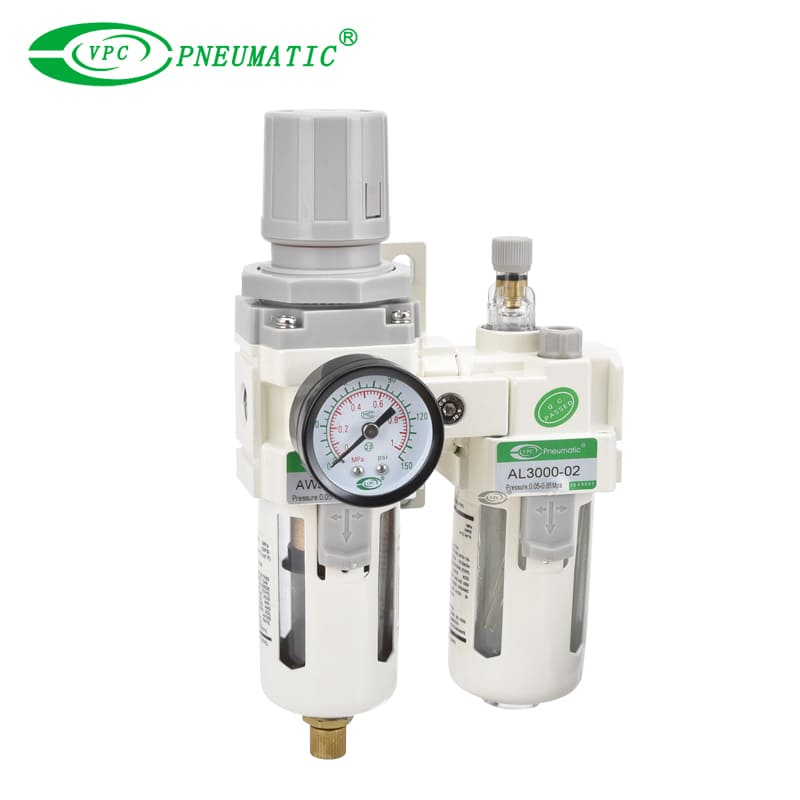

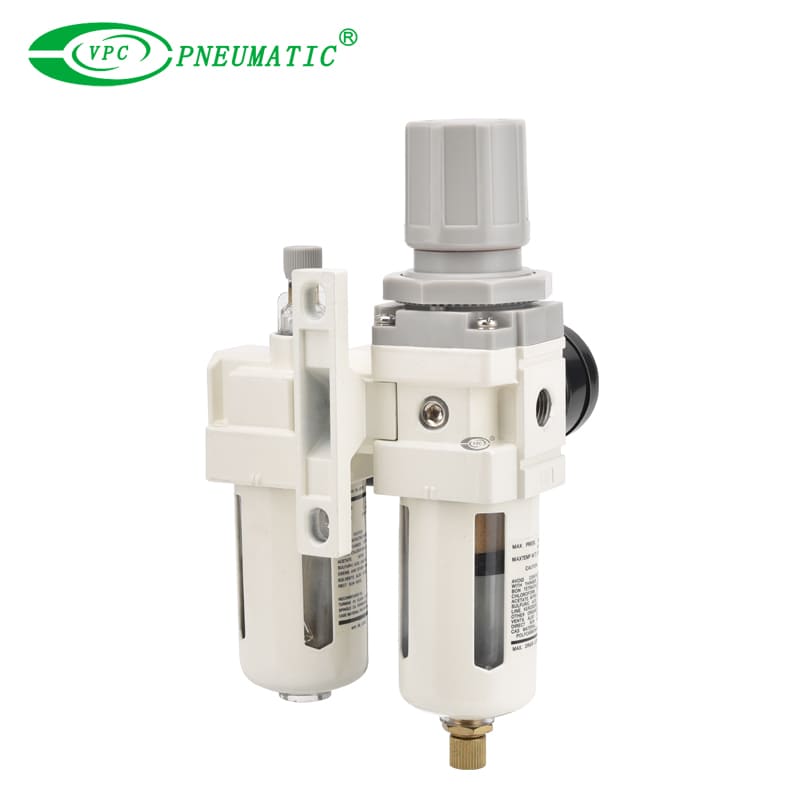

وصف المنتج
1. 3-in-1 منظم المرشح وتكوين التشحيم لإعداد الهواء المبسط.
2. عنصر الترشيح 5μm يزيل 99 ٪ من الغبار ، ضباب الزيت ، والملوثات.
3. تنظيم الضغط الدقيق من 0.05 إلى 0.85 ميجا باسكال مع دقة ± 0.05 ميجا باسكال.
4. تسليم ضباب الزيت المستقر يضمن تزييت المكون الهوائي طويل الأجل.
5. ماكس ضغط التشغيل: 1.0 ميجا باسكال ؛ يدعم الاستخدام الصناعي الشاقة.
6. وعاء شفاف مع واقي معدني يتيح الفحص البصري الآمن والسريع.
7. اتصال سهل مع وحدات إعداد الهواء الأخرى لإعداد النظام المخصص.
مواصفات المنتج
مقاومة الضغط المضمونة | 1.5 ميجا باسكال |
الأعلى. ضغط العمل | 1.0 ميجا باسكال |
درجة حرارة العمل | 5 إلى 60 ℃ |
مرشح الدقة | 25 ميكرون (5 ميكرون اختياري) |
الزيت الموصى به | التوربين NO1 زيت isovg32 |
مادة السلطانية | البولي |
حارس وعاء | AC1000 إلى 2000 (لا شيء) AC2500 إلى 5000 (متاح) |
نطاق ضبط الضغط | AC1000: 0.05 إلى 0.7MPa AC2000 ~ 5000: 0.05 إلى 0.85MPa |
نوع الصمام | مع الفائض |
ملاحظة: NPT ، حجم منفذ PT اختياري

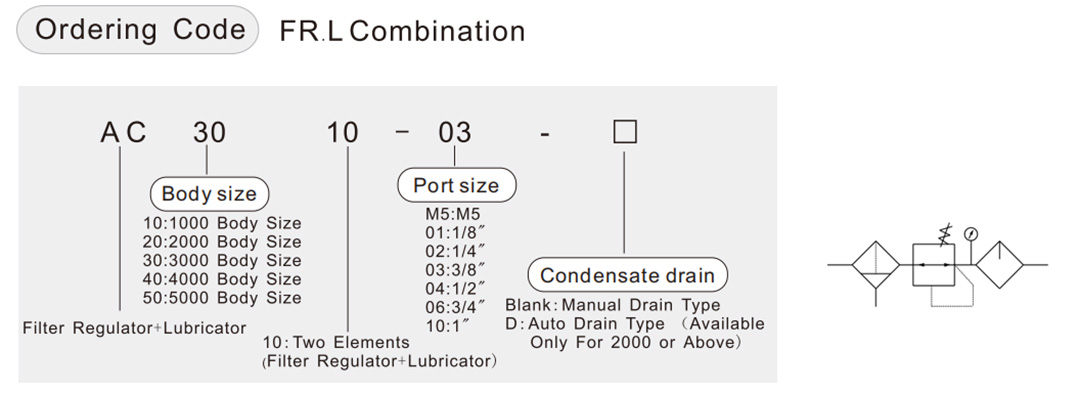

نموذج | تحديد | مُكَمِّلات | ||||||
حَشد | التدفق المقدر (ل/دقيقة) | حجم المنفذ (ز) | حجم خيط قياس الضغط (ز) | الوزن (كجم) | قوس (2pcs) | مقياس الضغط | ||
منظم المرشح | تشيخ | |||||||
AC1010-M5 | AW1000 | AL1000 | 90 | M5 | 1/16 | 0.22 | Y10L | G27-10-R1 |
AC2010-01 | AW2000 | AL2000 | 500 | G1/8 ' | 1/8 | 0.66 | Y20L | G36-10-01 |
AC2010-02 | G1/4 ' | |||||||
AC3010-02 | AW3000 | AL3000 | 1700 | G1/4 ' | 0.98 | Y30L | ||
AC3010-03 | G3/8 ' | |||||||
AC4010-03 | AW4000 | AL4000 | 3000 | G3/8 ' | 1/4 | 1.93 | Y30L | G46-10-02 |
AC4010-04 | G1/2 ' | |||||||
AC4010-06 | AW4000-06 | AL4000-06 | 3000 | G3/4 ' | 1.99 | Y40L | ||
AC5010-06 | AW5000 | AL5000 | 4000 | G3/4 ' | 3.20 | Y50L | ||
AC5010-10 | G1 ' | |||||||
ملاحظة: تعتمد المعلومات أعلاه على 0.7MPa (7. 1kgf/ ㎝²) ضغط التوريد و 0.5 ميجا باسا (5. 1kgf/ ㎝² ) ضبط الضغط

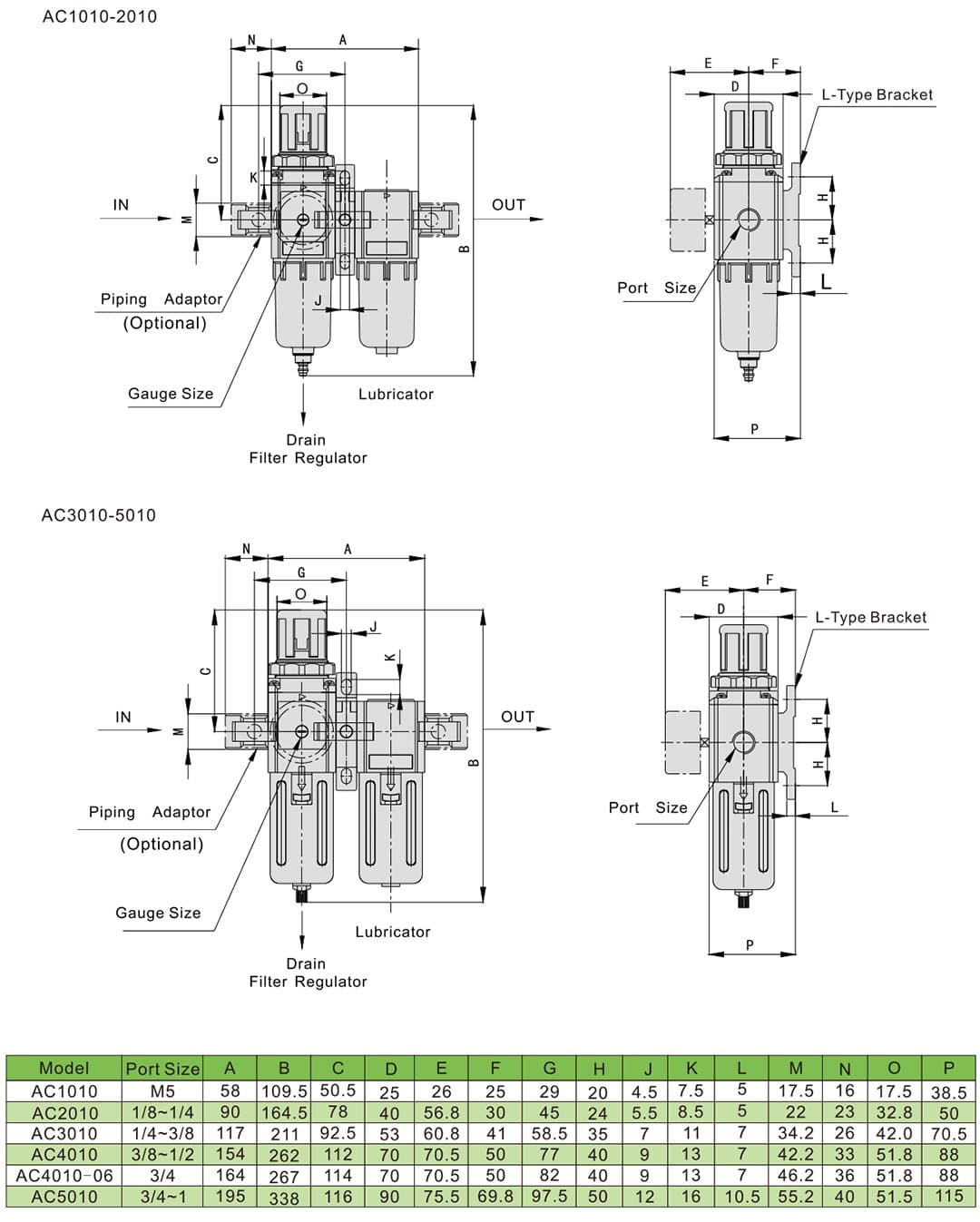

الأبعاد الرئيسية
