| نوع الصمام: | |
|---|---|
| اتجاه التركيب: | |
| الجهد القياسي: | |
وصف المنتج
1. الهيكل في وضع العمود المنزلق: ضيق جيد وتفاعل حساس.

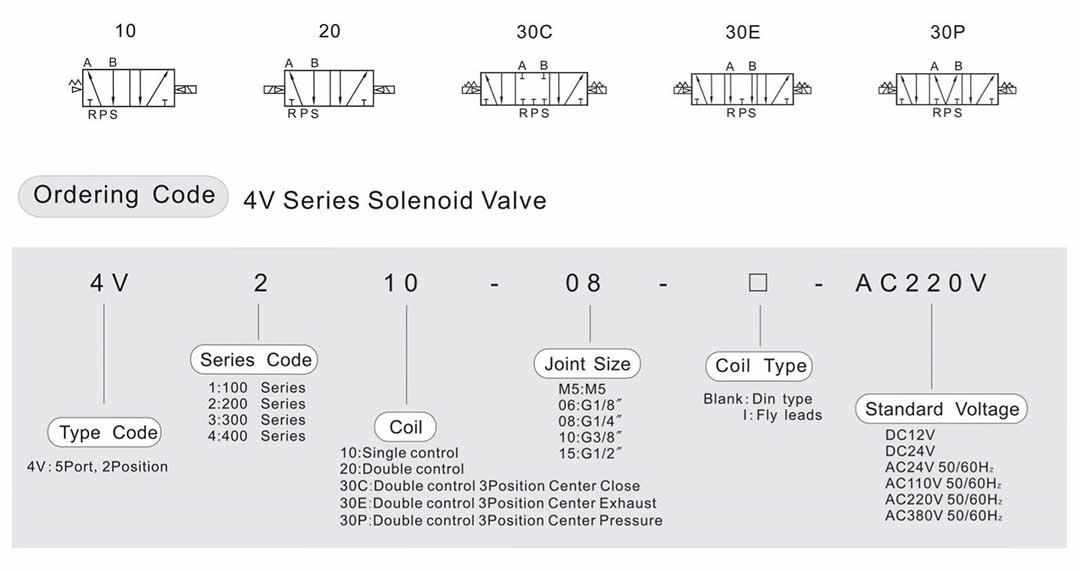

2. 3 موقف صمامات الملف اللولبي لديك ثلاثة أنواع من الوظيفة المركزية لاختيارك.
3. صمامات الملف اللولبي ذات التحكم المزدوج لها وظيفة الذاكرة، وحالة العمل هي نفسها عند التشغيل وإيقاف التشغيل.
4. يمكن لتصميم العادم المركزي التحكم في الأسطوانة للتوقف عند أي موضع.
5. يمكن الحفاظ على التوازن الثابت داخل جسم الصمام بعد إغلاق فتحة مدخل الهواء.
6. يعتمد الثقب الداخلي تكنولوجيا المعالجة الخاصة التي تتميز باحتكاك التآكل المنخفض، وضغط البدء المنخفض وعمر الخدمة الطويل.
7. لا حاجة لإضافة زيت للتزييت.
8. إنه متاح لتشكيل مجموعة صمامات متكاملة مع القاعدة لتوفير مساحة التثبيت.
9. تم تجهيز الأجهزة اليدوية التابعة لتسهيل التثبيت والتصحيح.
10. العديد من درجات الجهد القياسية اختيارية.
مواصفات المنتج
| نموذج | 4V130C-M5 | 4V130 ج-06 | 4V230 ج-06 | 4V230 ج-08 | 4V330 ج-08 | 4V330 ج-10 | 4 فولت 430 ج-15 | |
| وسط العمل | هواء نظيف | |||||||
| نوع التمثيل | دليل داخلي | |||||||
| ضغط العمل | 0.15 إلى 0.9 ميجا باسكال | |||||||
| أقصى ضغط | 1.2 ميجا باسكال | |||||||
| درجة حرارة العمل | -5 إلى 60 | |||||||
| مجال الجهد الكهربائي | -15٪ إلى 10٪ | |||||||
| درجة مقاومة للحرارة | B | |||||||
| فئة الحماية | IP65 (DIN40050) | |||||||
| نوع الملف | نوع الدين / الخيوط الطائرة | |||||||
| حجم المفصل | الاستيراد = M5 | الاستيراد = 1/8 | الاستيراد = 1/8 | الاستيراد = 1/4 | الاستيراد = 1/4 | الاستيراد = 3/8 | الاستيراد = 1/2 | |
| تصدير = M5 | تصدير = 1/8 | تصدير = 1/8 | تصدير = 1/4 | تصدير = 1/4 | تصدير = 3/8 | تصدير = 1/2 | ||
| العادم = M5 | العادم = 1/8 | العادم = 1/8 | العادم = 1/8 | العادم = 1/4 | العادم = 1/4 | العادم = 1/2 | ||
| مساحة المقطع | 5.5 مم² (CV = 0.31) | 12 مم² (CV = 0.67) | 14 مم² (CV = 0.78) | 16 مم² (CV = 0.89) | 25 مم² (CV = 1.39) | 30 مم² (CV = 1.67) | 50 مم² (CV = 2.79) | |
| أقصى تردد التمثيل | 3 مرات / ثانية | |||||||

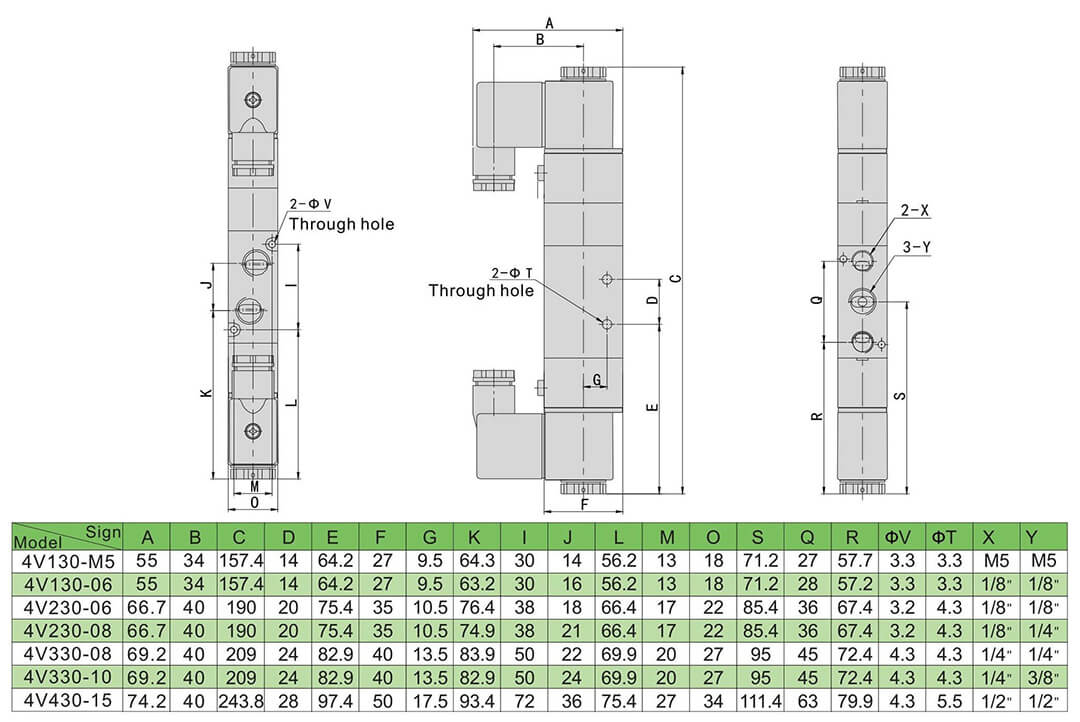

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1. كيف يعمل الصمام الهوائي ثلاثي الاتجاهات؟
تقوم الصمامات ثلاثية الاتجاهات بتوجيه الهواء المضغوط إلى جانب طرف الغطاء من الأسطوانة.تحويل البكرة إلى الموضع المتطرف الآخر لكتل التدفق والضغط إلى المشغل.المشغل متصل بممر العادم ، لذلك يجب أن تعيد قوة الزنبرك أو الجاذبية القضيب إلى موضعه الأصلي.
س 2. ما هو صمام 5/3 الطريق؟
يحتوي الصمام ذو 5/3 اتجاهات على خمسة منافذ وثلاث حالات.لديهم ملفان لولبيان يمكن لكل منهما التحكم في حالة الصمام.إذا لم يتم تنشيط الملف اللولبي ، يعود الصمام إلى الحالة المركزية.لذلك ، فإن الصمام أحادي الاستقرار.يمكن أن يكون للدولة المركزية وظائف مختلفة ، مثل إغلاق جميع المنافذ.
س 3. ما هو صمام 5/3 المستخدم؟
غالبًا ما تستخدم صمامات الملف اللولبي 5/3 كصمامات تحكم اتجاهية للمشغلات الهوائية مزدوجة المفعول.نوع الملف المفرد 5/2 صمام عادةً ما يكون له زنبرك أو رجوع هواء طيار بحيث عندما يتم إلغاء تنشيطه ، يعود الصمام إلى وظيفة البداية.
س 4. كيفية تنظيف صمام الملف اللولبي？
أولاً ، احصل على قطعة جافة وناعمة من مادة خالية من النسالة.استخدم هذا لإزالة أي رطوبة زائدة من العلب والتجهيزات.الهدف من الحفاظ على الأسطح جافة هو تقليل التآكل والحفاظ على الصمامات الهوائية ذات الملف اللولبي تتحرك بسلاسة لسنوات عديدة.
س 5. استكشاف أخطاء صمام الملف اللولبي وإصلاحها
تحقق مما إذا كان مصدر الطاقة صحيحًا ويمكن للملف تبديد الحرارة عن طريق التهوية.قم بتثبيت ملف جديد ولا تقم أبدًا بتشغيل الملف عندما لا يتم تركيبه على الصمام.تحقق من الرطوبة في الداخل واستبدلها إذا لزم الأمر.استبدل أي دعامات تالفة أو منحنية أيضًا ، وتحقق من توافق الوسائط مع الصمام.
