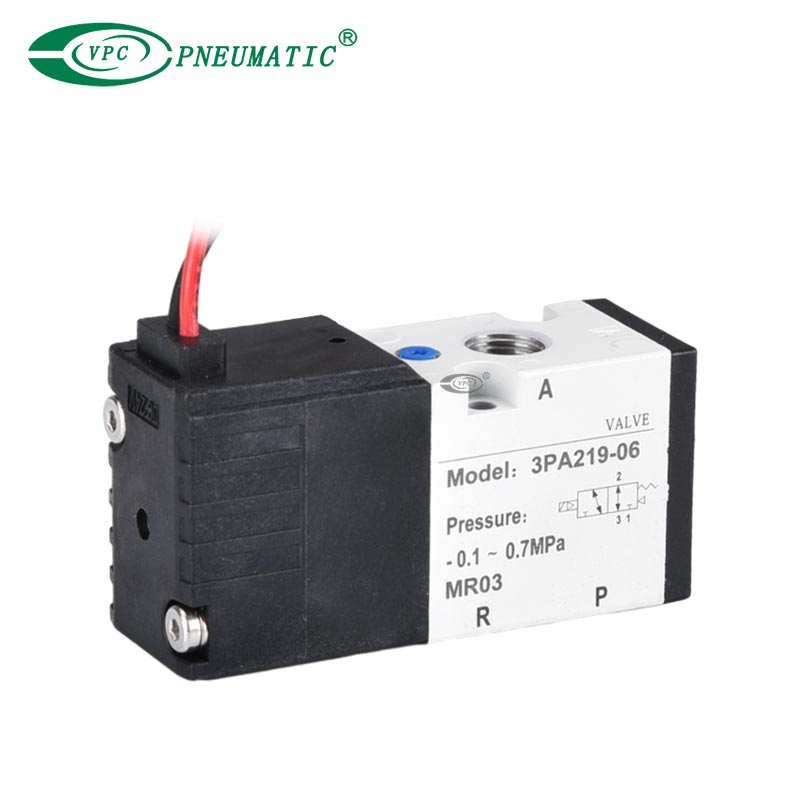

هيكل سلسلة 3PA/3PB عبارة عن صمام قفاز من النوع المتوازن للضغط، والذي لا يتأثر بضغط العمل ويحقق أداء معدل تدفق كبير منخفض القوة الكهربائية.
3PA319-06
VPC Pneumatic
| منافذ الاتصال: | |
|---|---|
| محطات على مشعب: | |
| الجسم: | |
| ضمان الجودة: | |
| توافر الحالة: | |
وصف المنتج
تعمل سلسلة 3PA من الصمامات ثلاثية المنافذ المضغوطة ذات المفعول المباشر، مع ضغوط تشغيل تتراوح من 0.7 ميجا باسكال إلى فراغ منخفض يصل إلى -100 كيلو باسكال، على تسهيل إنشاء أنظمة الضغط المنخفض/الفراغ.
● للتحويل بين NO وNC.
● يمكن ضغط المنفذ من أي من المنافذ الثلاثة.
● لمقعد صمام تجميع الجذع والتعبئة نفس القطر، لذلك يتم إلغاء فرق ضغط كل منفذ من خلال الفتحة الموجودة في مجموعة الجذع ويتم موازنة الضغط عند التشغيل والإيقاف.
مواصفات المنتج
| نموذج | 3PA1 | 3PA2 | 3PB1 | 3PB2 |
| حجم الميناء | م5 | 1/8 | 1/8 | 1/8، 1/4 |
| الصمام والتشغيل | صمام القفاز ذو التمثيل المباشر | |||
| وسيلة العمل | هواء مضغوط، فراغ منخفض | |||
| الأعلى.ضغط العمل | 0.70 ميجا باسكال | |||
| دقيقة.ضغط العمل | -100 كيلو باسكال | |||
| الضغط برهان | 1.05 ميجا باسكال | |||
| الحد الأقصى لضغط العمل التفاضلي | 0.70 ميجا باسكال | |||
| درجة الحرارة المحيطة | -5 إلى 50 درجة مئوية (بدون تجميد) | |||
| درجة حرارة العمل | من 5 إلى 50 درجة مئوية | |||
| تشحيم | غير مطلوب | |||
| درجة الحماية | مقاوم للغبار | |||
| مقاومة الاهتزاز | 50 م/ث² أو أقل | |||
| مقاومة الصدمات | 300 م/ث² أو أقل | |||
| أَجواء | لا يمكن استخدامها في بيئة الغاز المسببة للتآكل | |||
| وقت الاستجابة* | 20 مللي ثانية أو أقل | |||
* وقت الاستجابة هو القيمة عند ضغط إمداد يبلغ 0.5 ميجا باسكال، بدون تشحيم، ومع تشغيل الطاقة.ذلك يعتمد على الضغط وجودة مواد التشحيم.
| نموذج | 3PA1 3PB1 | 3PA2 3PB2 | ||
| الجهد رالي | تكييف | 100 فولت، 200 فولت (50/60 هرتز) | ||
| العاصمة | 24 خامسا | |||
| نطاق تقلب الجهد | ±10% | |||
| بدءا الحالي | تكييف | 100 فولت | 0.032 أ/0.027 أ | 0.068 أ/0.054 أ |
| تكييف | 200 فولت | 0.016 أ/0.014 أ | 0.034 أ/0.027 أ | |
| العاصمة | 24 فولت | - | - | |
| عقد الحالي | تكييف | 100 فولت | 0.028 أ/0.022 أ | 0.041 أ/0.032 أ |
| تكييف | 200 فولت | 0.014 أ/0.011 أ | 0.021 أ/0.016 أ | |
| العاصمة | 24 خامسا | 0.075 أ | 0.075 أ | |
| استهلاك الطاقة (مع مصباح المؤشر) | تكييف | 100 فولت | 1.8 واط/1.4 واط (2.0 واط/1.6 واط) | 2.2 واط/1.8 واط (2.4 واط/2.0 واط) |
| تكييف | 200 فولت | 1.8 واط/1.4 واط (2.0 واط/1.6 واط) | 2.2 واط/1.8 واط (2.4 واط/2.0 واط) | |
| العاصمة | 24 خامسا | 1.8 واط (2.0 واط) | 1.8 واط (2.0 واط) | |
| الطبقة الحرارية | ب (ملف ملتهب) | |||
| ارتفاع درجة الحرارة | 30 درجة مئوية | |||
* يمكن استخدام 100 فولت تيار متردد 50/60 هرتز مع مقنن الجهد 110 فولت تيار متردد 60 هرتز و 200 فولت تيار متردد 50/60 يمكن استخدام هرتز مع 220 فولت تيار متردد 60 هرتز.
| نموذج | المنفذ 1 → 2 | المنفذ 2 → 1 | المنفذ 23 | المنفذ 3-→2 | ||||
| C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | |
| 3PA1 | 0.34 | 0.29 | 0.35 | 0.42 | 0.38 | 0.43 | 0.35 | 0.32 |
| 3PA2 | 0.98 | 0.17 | 0 | 0.34 | 1.1 | 0.28 | 1 | 0.2 |
| 3PB1 | 0.37 | 0.05 | 0.33 | 0.21 | 0.41 | 0.28 | 0.42 | 0.08 |
| 3PB2 | 0.9 | 0.19 | 0.97 | 0.39 | 1 | 0.26 | 0.94 | 0.27 |
*1: يتم تحويل منطقة المقطع العرضي الفعالة S والتوصيل الصوتي C إلى S ≈ 5.0 x C.
الأسئلة الشائعة حول المنتج
س1. هل تفشل صمامات الملف اللولبي مفتوحة أو مغلقة؟
مغلق عادة أو مفتوح عادة يشير إلى موضع الملف اللولبي عند إلغاء تنشيط الملف.سوف يقوم الملف اللولبي المغلق عادة بمنع إمداد الهواء من المشغل عند إلغاء تنشيط الملف.تسمح الملفات اللولبية المفتوحة عادةً بمسار مفتوح لإمداد الهواء للوصول إلى المشغل عند إلغاء تنشيط الملف.
س2. صمام الملف اللولبي لا يفتح/يغلق بشكل صحيح؟
تحقق من مصدر الطاقة وتأكد من صحة الجهد والتردد.تحقق أيضًا من التوصيلات.تحقق مما إذا كان اتجاه التدفق يتطابق مع المؤشرات الموجودة على جسم الصمام أو يتطابق ضمن الحدود المحددة في دليل الصمام.
س3. ما هي مشاكل صمام الملف اللولبي الأكثر شيوعا؟
تشمل مشاكل الملف اللولبي الشائعة الغطاسات التي تكون عالقة في الداخل أو الخارج، والصمامات المرفقة التي يتم تجميدها في مكانها، والملفات الداخلية السيئة، والضوضاء المفرطة أثناء التشغيل.بعض هذه المشاكل هي نتيجة مشاكل الملف اللولبي الداخلي، في حين أن البعض الآخر عادة ما يكون سببه مكونات خارجية.
س 4. متى يجب أ صمام الملف اللولبي تغييره؟
كقاعدة عامة، إذا أظهر صمام الملف اللولبي الخاص بك علامات التآكل أو التلف، فمن المحتمل أن يكون الوقت قد حان لاستبداله.
س5. استكشاف أخطاء صمام الملف اللولبي وإصلاحها
تحقق مما إذا كان مصدر الطاقة صحيحًا وأن الملف يمكنه تبديد الحرارة عن طريق التهوية.قم بتركيب ملف جديد ولا تقم مطلقًا بتشغيل الملف عندما لا يكون مثبتًا على الصمام.تحقق من وجود رطوبة بالداخل واستبدلها إذا لزم الأمر.استبدل أيضًا أي أجزاء تالفة أو منحنية، وتحقق من توافق الوسائط مع الصمام الخاص بك.
