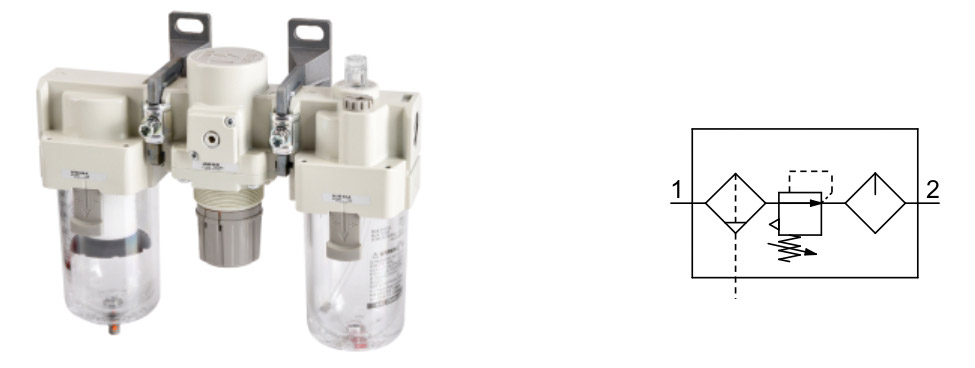

وصف المنتج
تم دمج معظم ميزات AC-A وAC-B في واقيات الوعاء الشفافة AC-D لتوفير الرؤية الكاملة؛ أجهزة القياس ومفاتيح الضغط المدمجة؛ تقليل مساحة الصيانة وتبسيط تغيير العناصر في مرشحات سلسلة AF-D.
1. تصميم وحدات مع نمط جسم موحد. تركيب قابل للتبديل مع المنتج الموجود
2. مجموعة موسعة من محولات الأنابيب والواجهات ومفاتيح الضغط المعيارية.
3. استبدال العناصر بسهولة. العنصر والوعاء قطعة واحدة. يمكن إجراء الاستبدال يدويًا.
4. منظم توفير الطاقة. انخفاض الضغط: ماكس. تحسن بنسبة 50%
5. مساحة صيانة مخفضة: الحد الأقصى. تخفيض 46%
6. تتوفر خيوط Rc أو NPT أو G.

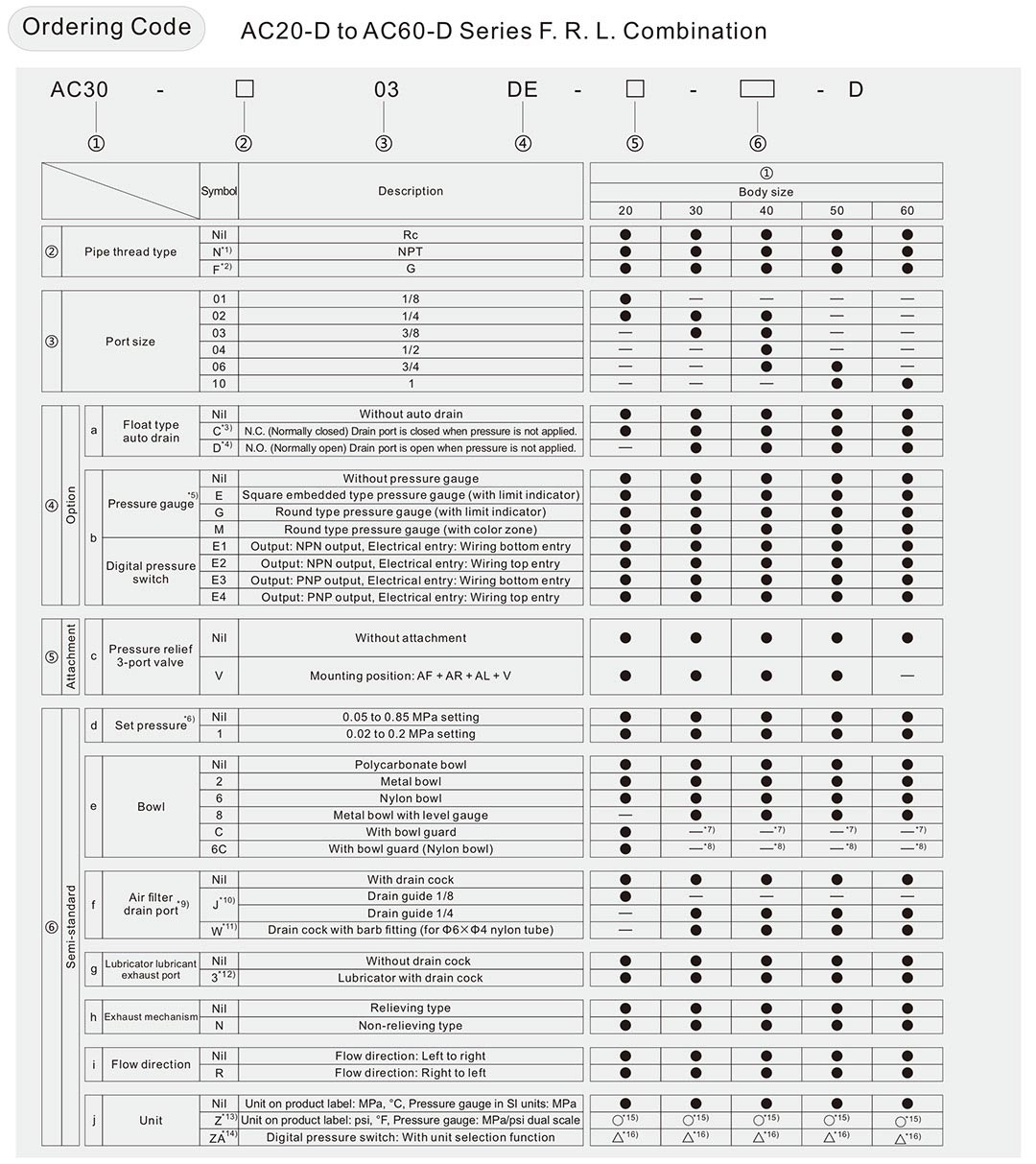

مثال الطلب:
الخيار/شبه قياسي: حدد واحدًا لكل منهما a ل j.
الخيار/الرمز شبه القياسي: عند الحاجة إلى أكثر من مواصفة واحدة، قم بالإشارة إليها الترتيب الأبجدي الرقمي.
نموذج: AC30-F03DE1-16NR-د
*1) دليل التصريف هو NPT1/8 (ينطبق على AC20-D) وNPT1/4 (ينطبق على AC30-D إلى AC60-D). يأتي منفذ التصريف التلقائي بمقاس Φ3/8' تركيب بلمسة واحدة (ينطبق على AC30-D إلى AC60-D).
*2) دليل التصريف هو G1/8 (ينطبق على AC20-D) وG1/4 (ينطبق على AC30-D إلى AC60-D).
*3) عندما لا يتم تطبيق الضغط، سيتم ترك المكثفات التي لا تبدأ آلية التصريف التلقائي في الوعاء. الافراج عن المكثفات المتبقية يوصى قبل إنهاء العمليات لهذا اليوم.
*4) إذا كان الضاغط صغيرًا [0.75 كيلووات، وكان تدفق التفريغ أقل من 100 لتر/دقيقة (ANR)]، فقد يحدث تسرب للهواء من محبس التصريف أثناء بداية العمليات. يوصى بنوع NC.
*5) عند توصيل مقياس الضغط، سيتم تركيب مقياس ضغط 1.0 ميجا باسكال للنوع القياسي (0.85 ميجا باسكال). مقياس ضغط 0.4 ميجا باسكال لنوع 0.2 ميجا باسكال.
*6) يمكن ضبط الضغط أعلى من الضغط المواصفة في بعض الحالات، لكن استخدم الضغط ضمن نطاق المواصفات.
*7) يتم توفير واقي الوعاء كمعدات قياسية (البولي كربونات).
*8) يتم توفير واقي الوعاء كمعدات قياسية (نايلون).
*9) لا يتوفر الجمع بين التصريف التلقائي من النوع C وD.
*10) بدون وظيفة الصمام.
*11) الجمع بين الوعاء المعدني 2 و8 غير متوفر.
*12) عند الاختيار مع W: منفذ تصريف مرشح الهواء، سيكون محبس التصريف الخاص بأداة التشحيم مزودًا بتركيبات بارعة.
*13) بالنسبة لنوع سن الأنبوب: NPT لا يمكن استخدامه مع مقياس الضغط M: من النوع الدائري (مع منطقة ملونة). متاح حسب الطلب خاص. سيتم تجهيز مفتاح الضغط الرقمي مع وظيفة اختيار الوحدة، قم بالضبط على رطل لكل بوصة مربعة في البداية.
*14) للخيارات: E1، E2، E3، E4
*15): بالنسبة لنوع سن الأنبوب: NPT فقط
*16) △: حدد بالخيارات: E1، E2، E3، E4
مواصفات المنتج
| نموذج | AC20-د | AC30-د | AC40-د | AC40-06-د | AC50-د | AC60-د | |
| عنصر | فلتر الهواء [AF] | AF20-د | AF30-د | AF40-د | AF40-06-د | AF50-د | AF60-د |
| منظم [AR] | AR20-د | AR30-د | AR40-د | AR40-06-د | AR50-د | AR60-د | |
| التشحيم [آل] | AL20-د | AL30-د | AL40-د | AL40-06-د | AL50-د | AL60-د | |
| حجم المنفذ | 1/8، 1/4 | 1/4، 3/8 | 1/4، 3/8، 1/2 | 3/4 | 3/4، 1 | 1 | |
| حجم منفذ قياس الضغط *1) [ع] | 1/8 | ||||||
| وسط العمل | الهواء النظيف | ||||||
| درجة حرارة العمل*2) | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||||
| ضغط إثبات | 1.5 ميجا باسكال | ||||||
| الأعلى. ضغط العمل | 1.0 ميجا باسكال | ||||||
| الحد الأدنى من التصريف التلقائي ضغط التشغيل | نورث كارولاينا [AF] | 0.1 ميجا باسكال | 0.15 ميجا باسكال | ||||
| لا [AF] | — | 0.1 ميجا باسكال | |||||
| ضبط نطاق الضغط [AR] | 0.05 إلى 0.85 ميجا باسكال | ||||||
| تصنيف الترشيح الاسمي [AF] | 5 ميكرون | ||||||
| فئة نقاء الهواء المضغوط | ISO 8573-1:2010 [ 6 : 4 : - ] | ||||||
| سعة التصريف [AF] | 8 سم مكعب | 25 سم مكعب | 45 سم مكعب | ||||
دقيقة. معدل التدفق بالتنقيط*3) [ال] | 15 لتر/دقيقة (ANR) | حجم المنفذ 1/4: 30 لتر/دقيقة (ANR) حجم المنفذ 3/8: 40 لتر/دقيقة (ANR) | حجم المنفذ 1/4: 30 لتر/دقيقة (ANR) حجم المنفذ 3/8: 40 لتر/دقيقة (ANR) حجم المنفذ 1/2: 50 لتر/دقيقة (ANR) | 50 لتر/دقيقة (ANR) | 190 لتر/دقيقة (ANR) | 220 لتر/دقيقة (ANR) | |
| قدرة الزيت [AL] | 25 سم مكعب | 55 سم مكعب | 135 سم مكعب | ||||
| مواد التشحيم الموصى بها [AL] | زيت توربين من الدرجة الأولى (ISO VG32) | ||||||
| مادة الوعاء [AF/AL] | البولي | ||||||
| واقي الوعاء [AF/AL] | شبه قياسي (فولاذ) | قياسي (بولي كربونات) | |||||
| البناء [AR] | نوع التخفيف | ||||||
*1) لا تتوفر خيوط توصيل مقياس الضغط لوحدة FRL المزودة بمقياس ضغط من النوع المربع المدمج أو المزودة بمفتاح ضغط رقمي.
*2) -5 إلى 50 درجة مئوية للمنتجات المزودة بمفتاح الضغط الرقمي.
*3) يبلغ معدل التدفق 5 قطرات أو أكثر/دقيقة في ظل الظروف التالية: ضغط المدخل 0.5 ميجا باسكال؛ زيت توربين من الدرجة الأولى (ISO VG32)؛ درجة الحرارة عند 20 درجة مئوية؛ صمام تعديل الزيت مفتوح بالكامل.
بالنسبة للدائرة التي يتم تشغيلها وإيقاف تشغيلها بشكل متكرر على جانب المخرج، قم بإجراء الضبط بحيث يصبح متوسط استهلاك الهواء في الدقيقة هو الحد الأدنى لمعدل تدفق التنقيط أو أكثر.

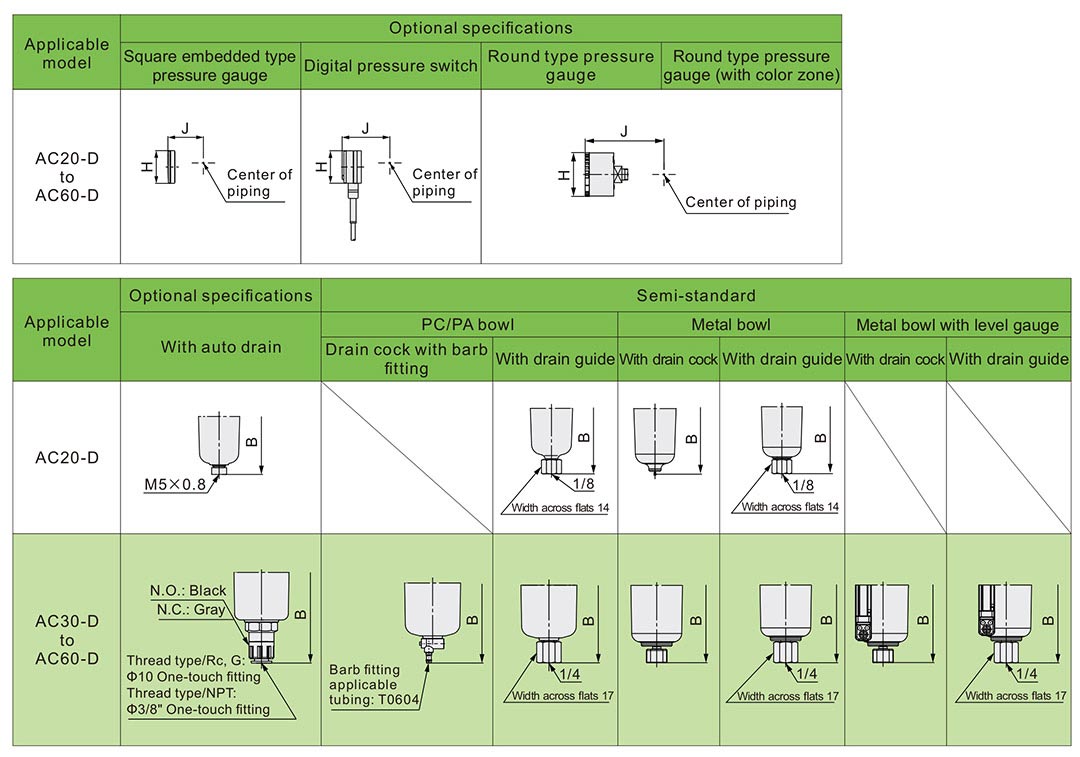

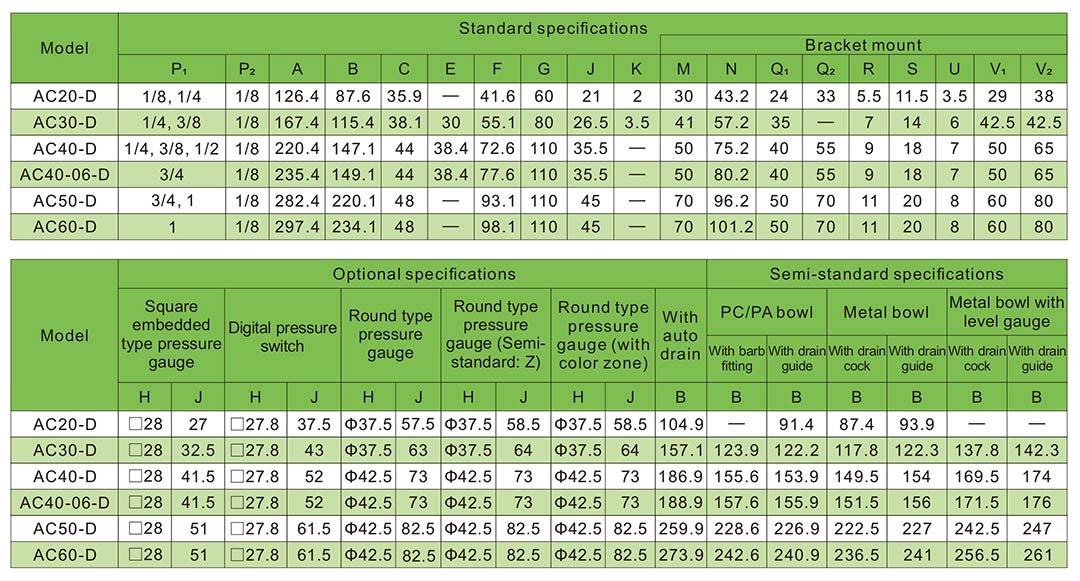

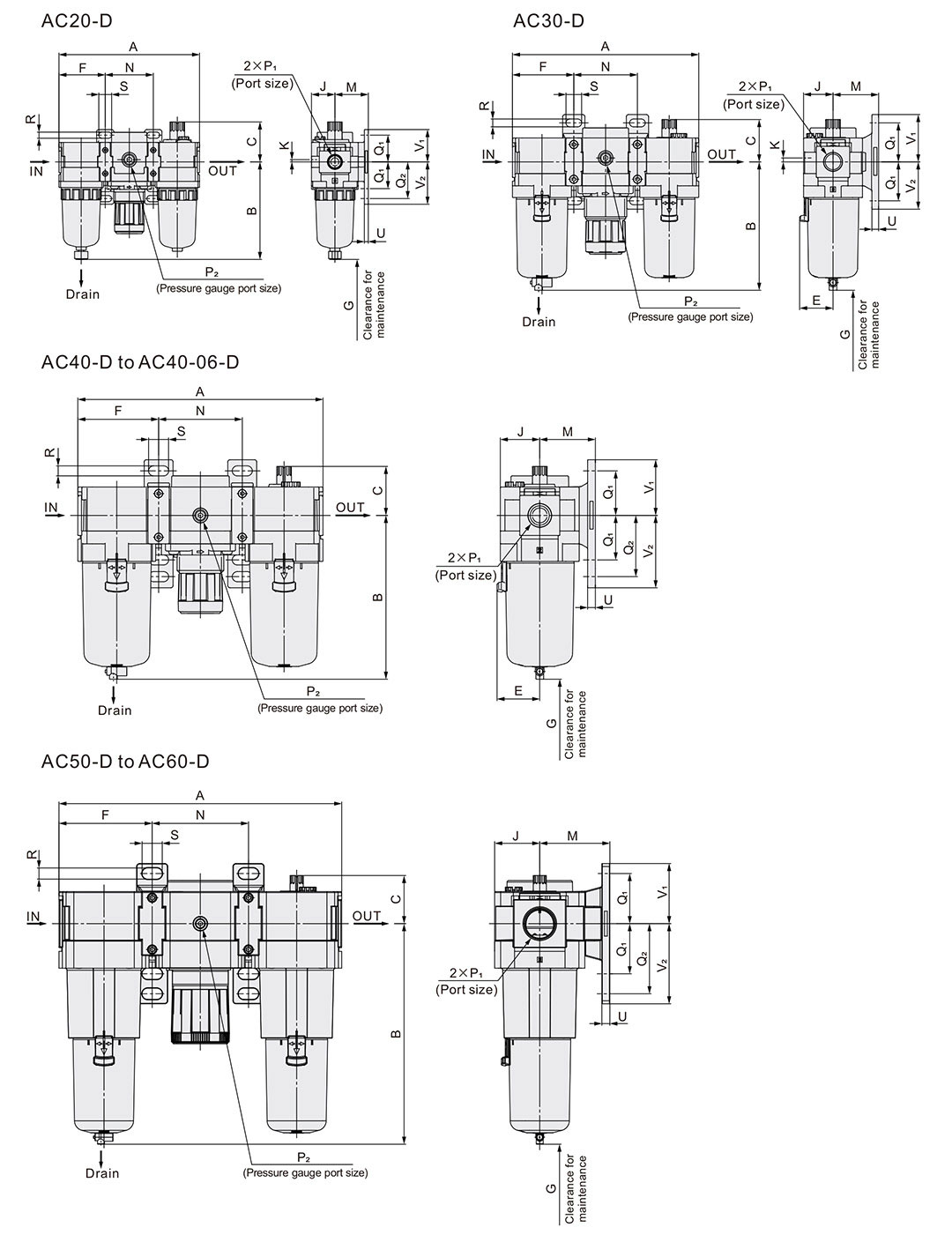

الأبعاد الرئيسية

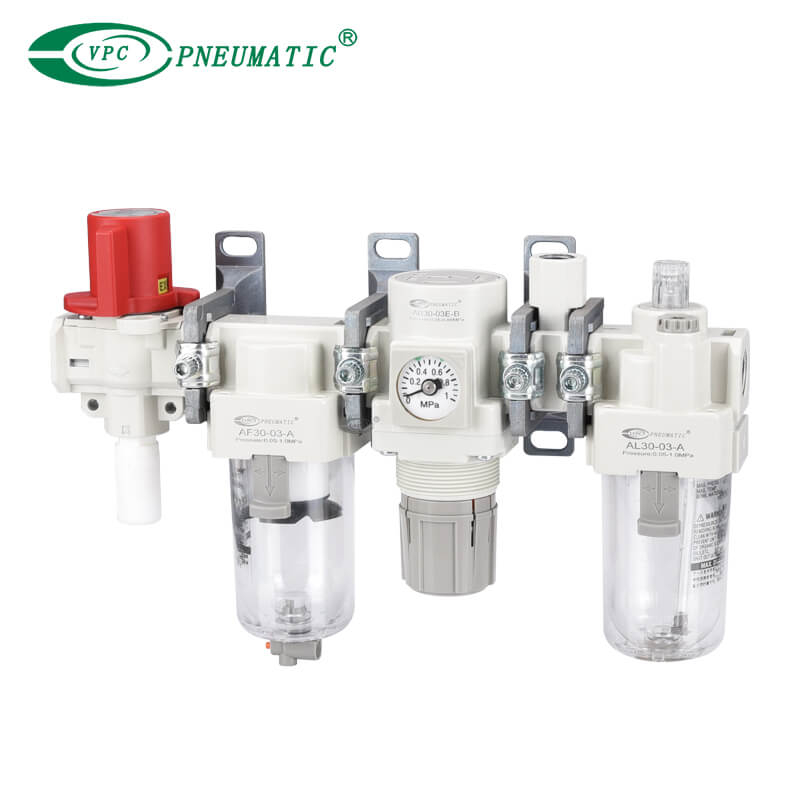

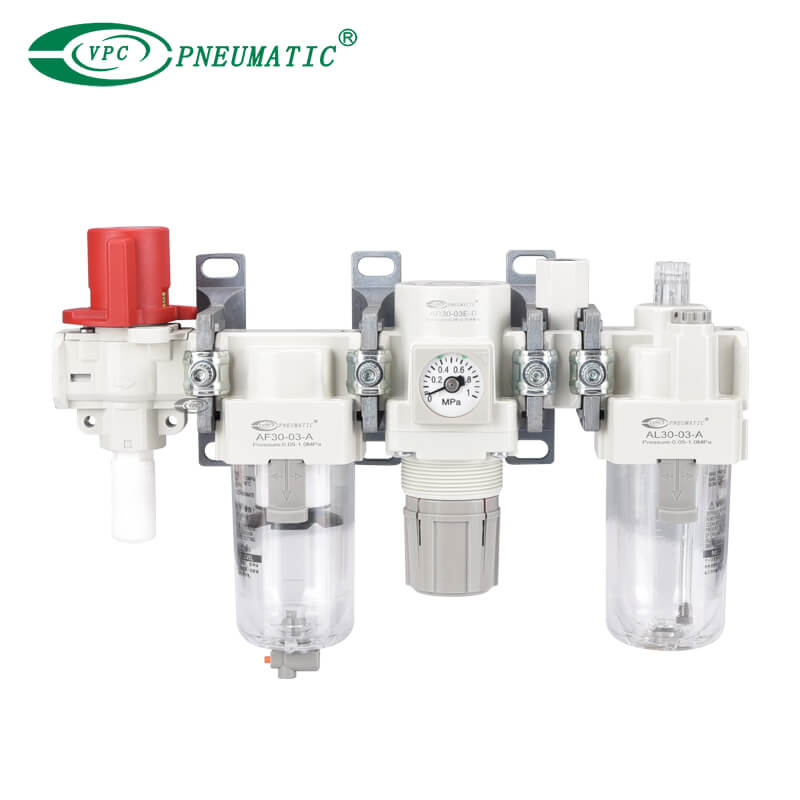

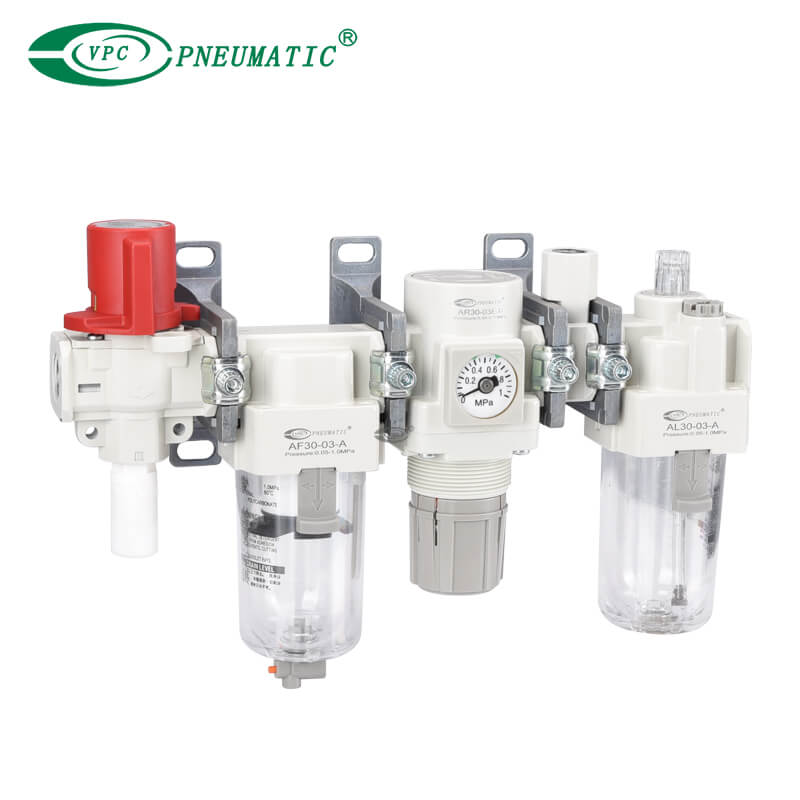

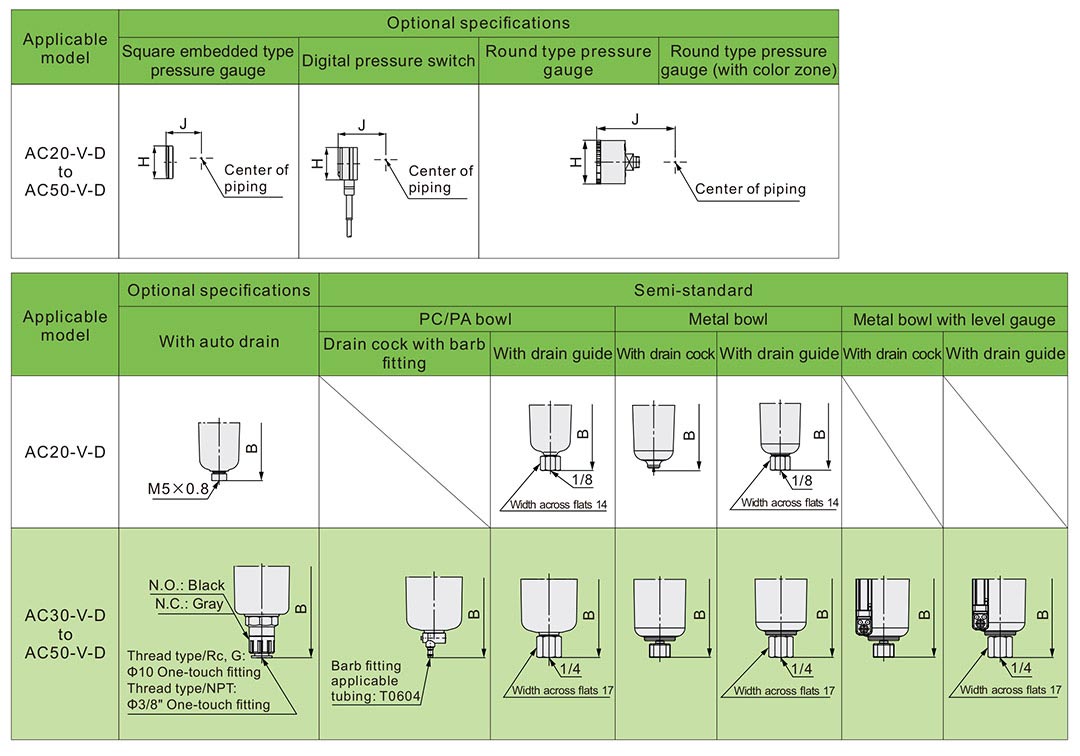

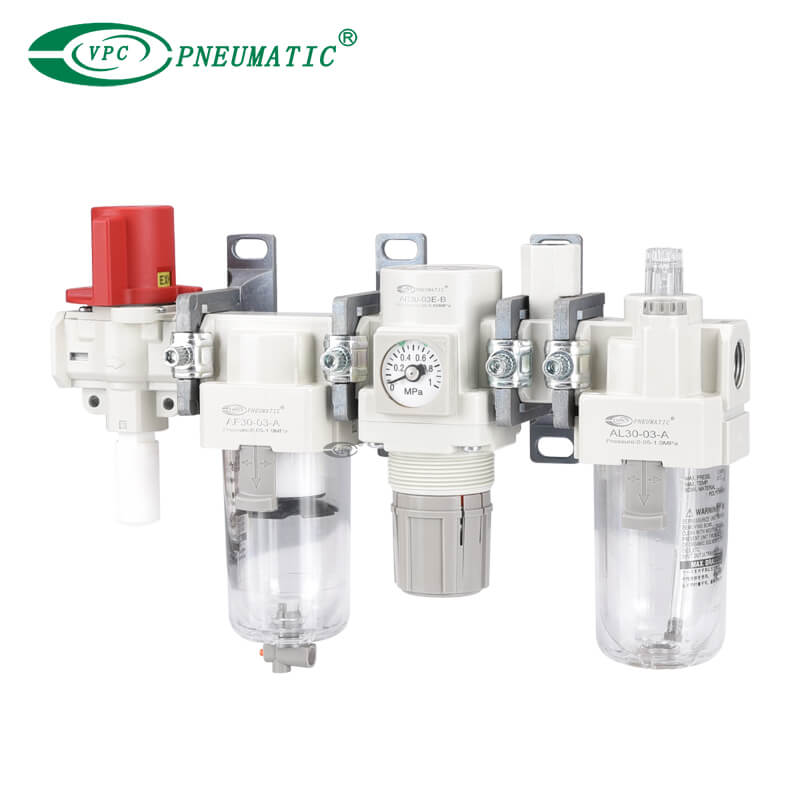

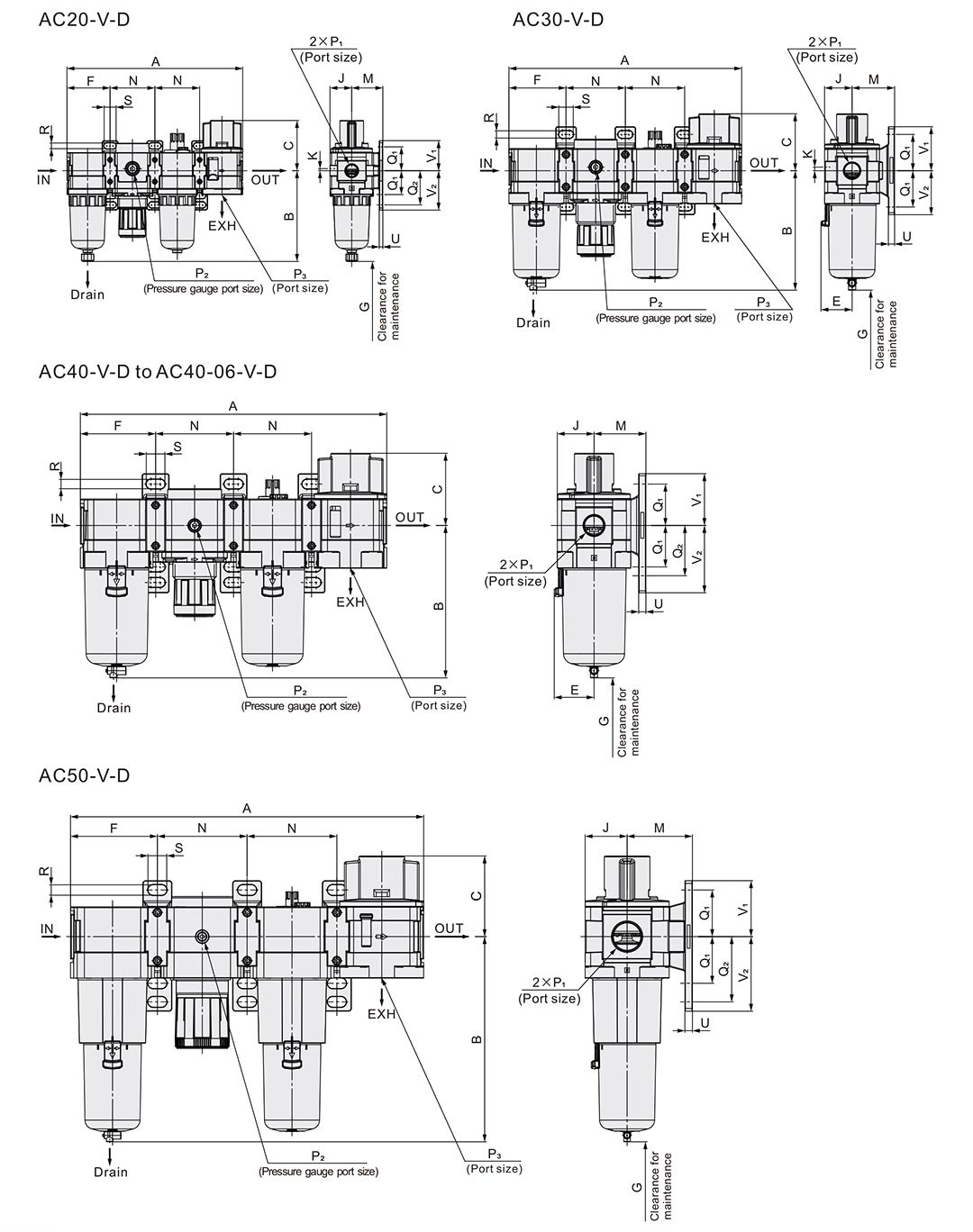

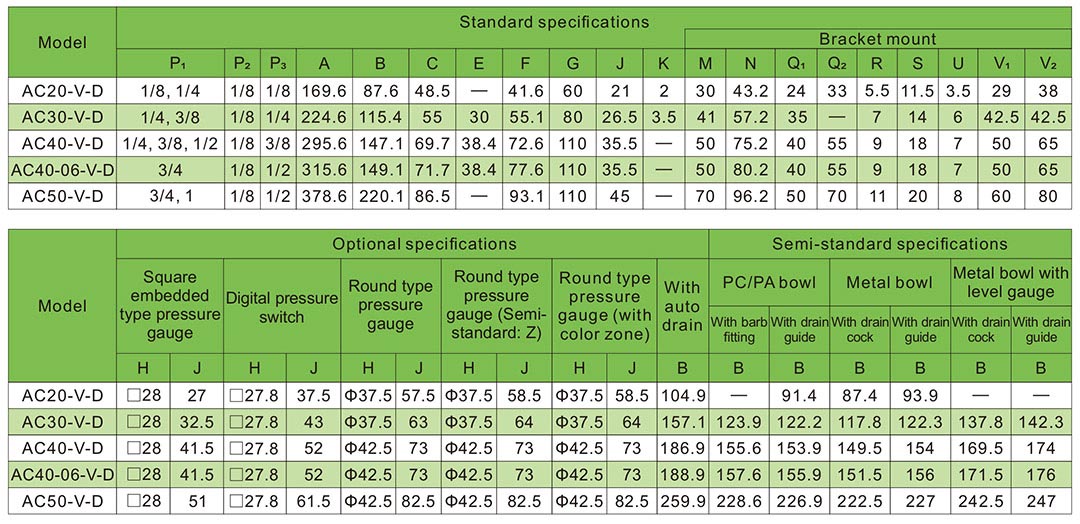

مع صمام تخفيف الضغط ذو 3 منافذ (V)
