| درجة حرارة السائل المسموح بها: | |
|---|---|
| نطاقات الضغط: | |
مواصفات المنتج

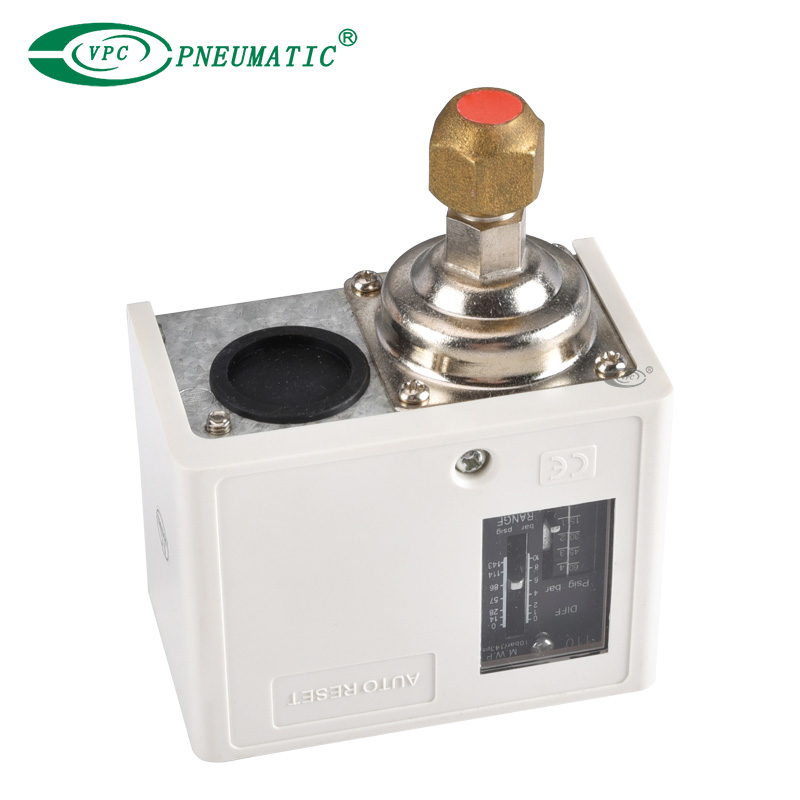

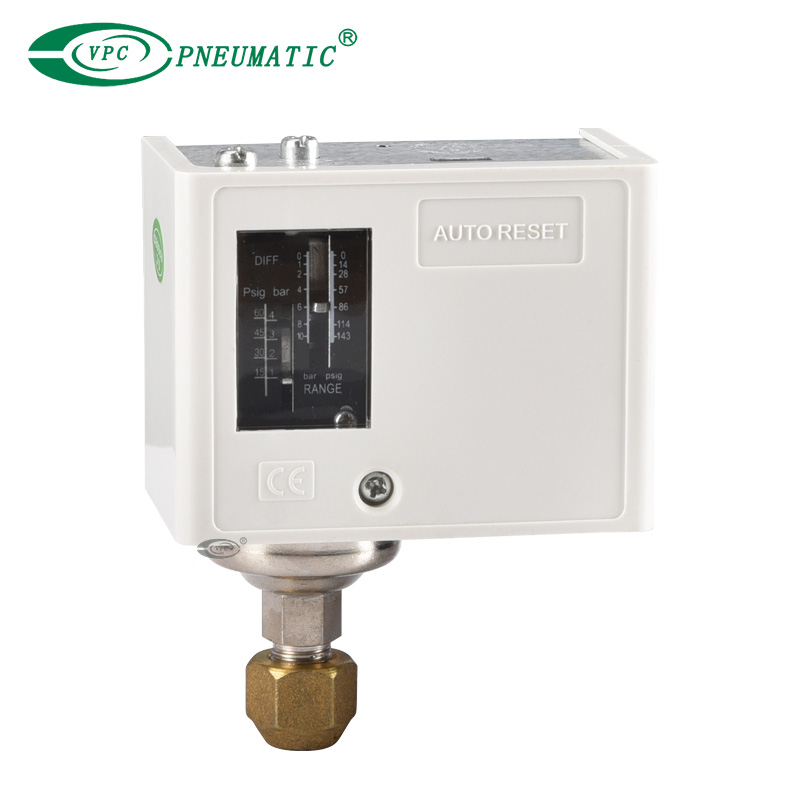

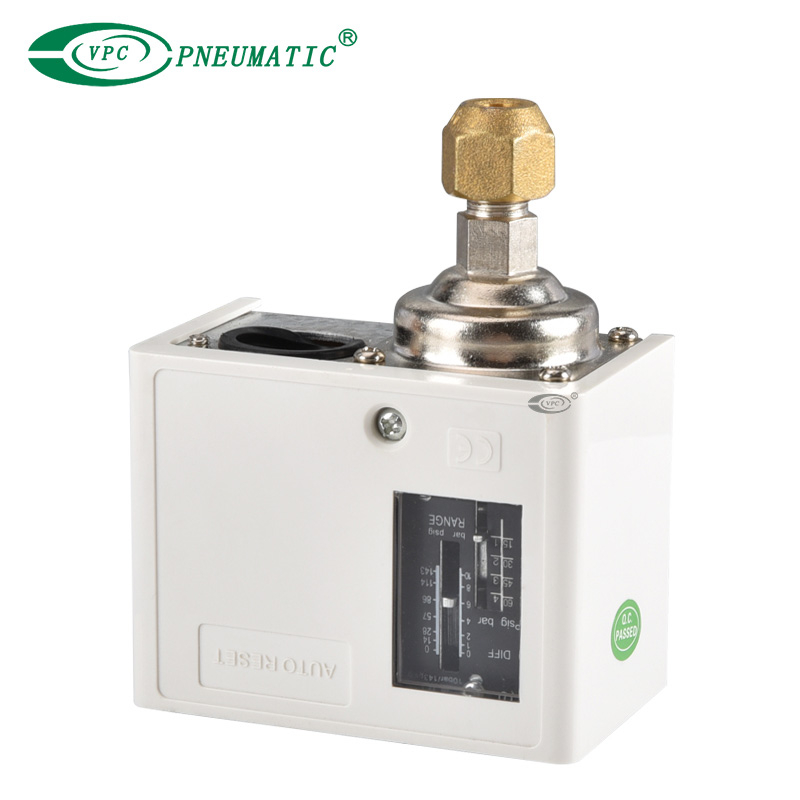

مفتاح الضغط المزدوج من سلسلة HLP للاستخدام مع المبردات الشائعة وكذلك الهواء والماء والسوائل الأخرى غير المسببة للتآكل.
1. تحويل الاتصال متعدد النقاط.
2. ملامسات تتابع رمي مزدوج أحادي القطب للتصميم الهيكلي الميكانيكي.
3. هيكل التبديل الجزئي الجديد يضمن وظيفة تحويل موثوقة.
4. ليست هناك حاجة إلى أداة ولكن يمكن إجراء اختبار وظيفة التلامس الكهربائي باستخدام التحكم اليدوي. توجد لوحة تثبيت ذكية ، يمكن تطبيقها في حالات التثبيت المختلفة.
| العملة الرمزية | عامل القوى | 125 فولت تيار متردد | 250 فولت تيار متردد | |
| التيار غير المستحث | 1 | 48 | 12 | |
| الحالية التي يسببها | التصنيف الحالي الكامل | 0.75 | 48 | 12 |
| تيار لحظي | 0.75 | 288 | 72 | |
| نموذج | رن الضغط (MPa) | نطاق الضغط التفاضلي (MPa) | إعداد المصنع (MPa) | أقصى ضغط (MPa) | ||||
| الأعلى. | دقيقة. | الأعلى. | دقيقة. | عن | على | |||
| HLP110 | 0.1 | 1 | 0.1 | 0.3 | 0.6 ± 0.01 | 0.5 ± 0.01 | 1.65 | |
| HLP506 | -0.07 | 0.6 | 0.06 | 0.4 | 0.3 ± 0.01 | 0.2 ± 0.01 | 1.65 | |
| HLP506M | -0.07 | 0.6 | تباين الجهد المكرر 0.4 | 0.3 ± 0.01 | إعادة تعيين يدوي | 1.65 | ||
| HLP530 | 0.5 | 3 | ثابت 0.3 إلى 0.5 | 2 ± 0.01 | 1.5 ± 0.02 | 3.5 | ||
| HLP530D | 0.5 | 3 | 0.5 | 1 | 2 ± 0.01 | 1.5 ± 0.02 | 3.5 | |
| HLP530M | 0.5 | 3 | تباين الجهد المكرر 0.4 | 2 ± 0.02 | إعادة تعيين يدوي | 3.5 | ||
| HLP830 | نهاية الضغط المنخفض | -0.07 | 0.6 | 0.06 | 0.4 | 0.3 ± 0.01 | 0.2 ± 0.01 | 1.65 |
| عالي نهاية الضغط | 0.5 | 3 | ثابت 0.3 إلى 0.5 | 2 ± 0.02 | 1.5 ± 0.02 | 3.5 | ||
| HLP830HLM | نهاية الضغط المنخفض | -0.07 | 0.6 | تباين الجهد المكرر 0.2 | 0.3 ± 0.01 | إعادة تعيين يدوي | 1.65 | |
| نهاية الضغط العالي | 0.5 | 3 | تباين الجهد المكرر 0.4 | 2 ± 0.02 | إعادة تعيين يدوي | 3.5 | ||
| HLP830HM | نهاية الضغط المنخفض | -0.07 | 0.6 | 0.06 | 0.4 | 0.3 ± 0.01 | 0.2 ± 0.01 | 1.65 |
| نهاية الضغط العالي | 0.5 | 3 | تباين الجهد المكرر 0.4 | 2 ± 0.02 | إعادة تعيين يدوي | 3.5 | ||
| HLP830M | نهاية الضغط المنخفض | -0.07 | 0.6 | 0.06 | 0.4 | 0.3 ± 0.01 | 0.2 ± 0.01 | 1.65 |
| نهاية الضغط العالي | 0.5 | 1 | تباين الجهد المكرر 0.4 | 2 ± 0.02 | إعادة تعيين يدوي | 3.5 | ||
الأبعاد الرئيسية

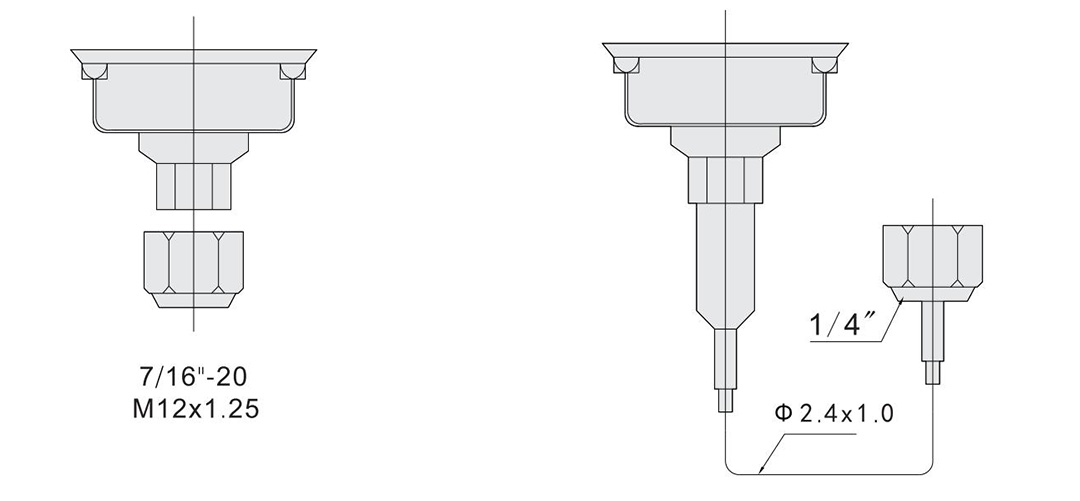

1. طريقة الاتصال: هناك نوعان من أوضاع الاتصال لوحدة التحكم:
① بقطر 6x1 للأنبوب النحاسي (يجب أن يكون في حالة ناعمة) ، في نهاية الأنبوب الممتد
بزاوية 90 درجة ، ثم مع المكسرات الخاصة بوحدة التحكم إلى المسمار فقط.
② بقطر خارجي 3 شعيرات دموية طولها متر واحد للاتصال (يجب إعلامنا عندما تكون جاهزًا للطلب)
انظر الرسم أدناه:
2. طريقة التثبيت
① مع فتحات التركيب الأربعة في الجزء الخلفي من وحدة التحكم للتثبيت

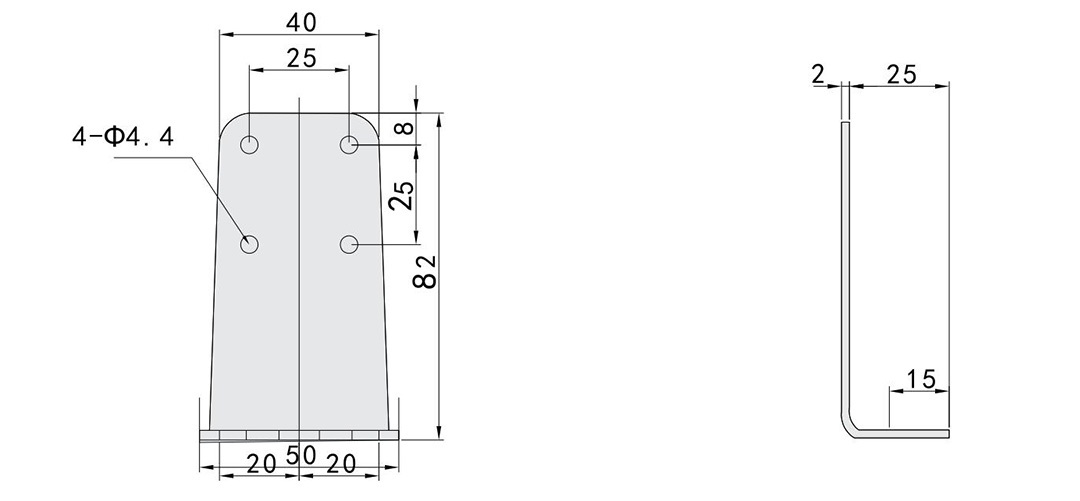

② اختيار ملحقات لوحة التركيب متعددة الأغراض للتثبيت (انظر الرسم أدناه)
