| أنبوب قابل للتطبيق: | |
|---|---|
| لون الجسم: | |

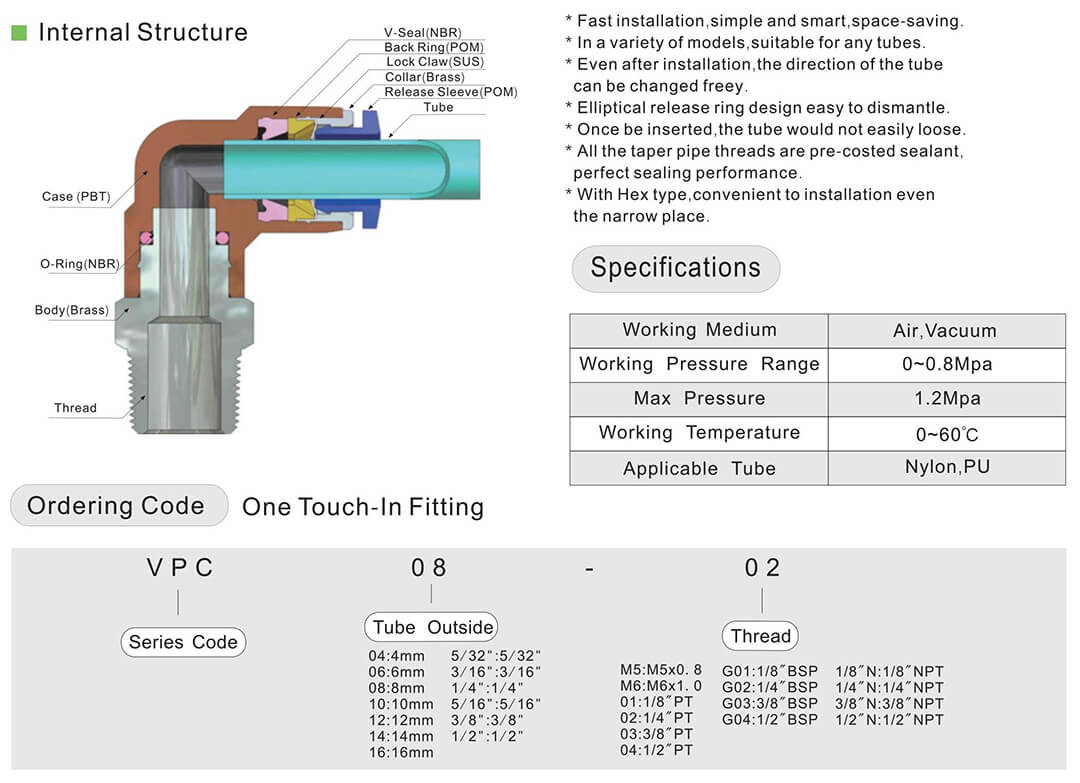

وصف المنتج
■حجم الأنبوب
| أنبوب (متري) | أنبوب (بوصة) | ||||||||||||
| شفرة | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| أنبوب خارج | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■خيط
| خيط (قياس) | ||||||||
| شفرة | م5 | م6 | م8 | م10 | م12 | م14 | م16 | م20 |
| خيط | م5×0.8 | م6×1.0 | م8×1.0 | م10×1.0 | م12×1.25 | م14×1.5 | م16×1.5 | م20×1.5 |
| 55 درجة الخيط (R) | |||||
| شفرة | 01 | 02 | 03 | 04 | 06 |
| خيط | ر1/8 | ر1/4 | ر3/8 | ر1/2 | ر3/4 |
| 55 درجة الخيط (ز) | |||||
| شفرة | G01 | G02 | G03 | G04 | G06 |
| خيط | G1/8 | جي1/4 | G3/8 | جي1/2 | G3/4 |
| الموضوع (مؤسسة الأمم المتحدة) | نحن الموضوع 60 درجة | |||||
| شفرة | U10 | 01 ن | 02 ن | 03 ن | 04 ن | 06 ن |
| خيط | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | نبت1/2 | NPT3/4 |
مواصفات المنتج
| الموديل (ФD - ФD2) | ||
| الأنبوب (متري) - الأنبوب (متري) | الأنبوب (متري) - الأنبوب (بوصة) | أنبوب (بوصة) -أنبوب (بوصة) |
| VPGJ06-04 | VPGJ08-1/4 | VPGJ1/4-5/32 |
| VPGJ08-04 | VPGJ10-1/4 | VPGJ5/16-5/32 |
| VPGJ08-06 | VPGJ10-5/16 | VPGJ5/16-1/4 |
| VPGJ10-06 | VPGJ12-1/4 | VPGJ3/8-1/4 |
| VPGJ10-08 | VPGJ12-5/16 | VPGJ3/8-5/16 |
| VPGJ12-06 | - | VPGJ1/2-1/4 |
| VPGJ12-08 | - | VPGJ1/2-5/16 |
| VPGJ12-10 | - | VPGJ1/2-3/8 |
