وصف المنتج

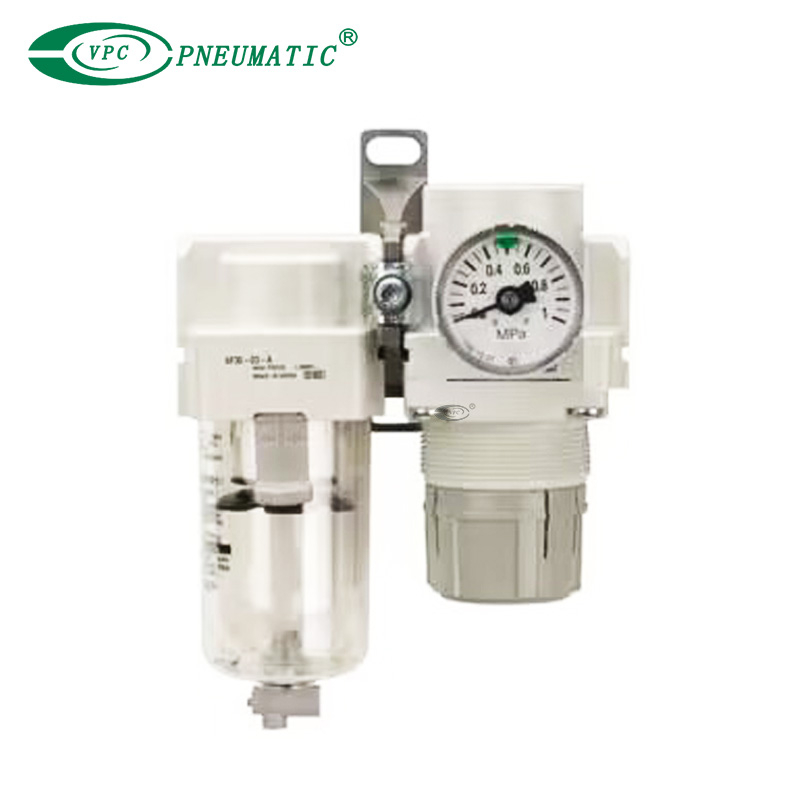

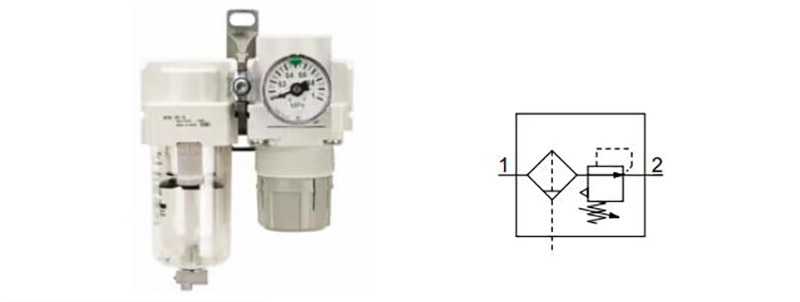

معظم ميزات AC-A وAC-B تم دمجها في غطاء الوعاء الشفاف AC-D للحصول على رؤية كاملة؛أجهزة القياس ومفاتيح الضغط المدمجة؛تقليل مساحة الصيانة واستبدال العناصر المبسطة لمرشحات سلسلة AF-D.
1. تصميم وحدات مع نمط جسم موحد.تركيب قابل للتبديل مع المنتج الموجود
2. مجموعة موسعة من محولات الأنابيب والواجهات ومفاتيح الضغط المعيارية.
3. استبدال العناصر بسهولة.العنصر والوعاء قطعة واحدة.يمكن إجراء الاستبدال يدويًا.
4. منظم توفير الطاقة.انخفاض الضغط: ماكس.تحسن بنسبة 50%
5. مساحة صيانة مخفضة: الحد الأقصى.تخفيض 46%
6. تتوفر خيوط Rc أو NPT أو G.
مثال الطلب:
الخيار/شبه قياسي: حدد واحدًا لكل منهما a ل i.
الخيار/الرمز شبه القياسي: عند الحاجة إلى أكثر من مواصفة واحدة، قم بالإشارة إليها الترتيب الأبجدي الرقمي.

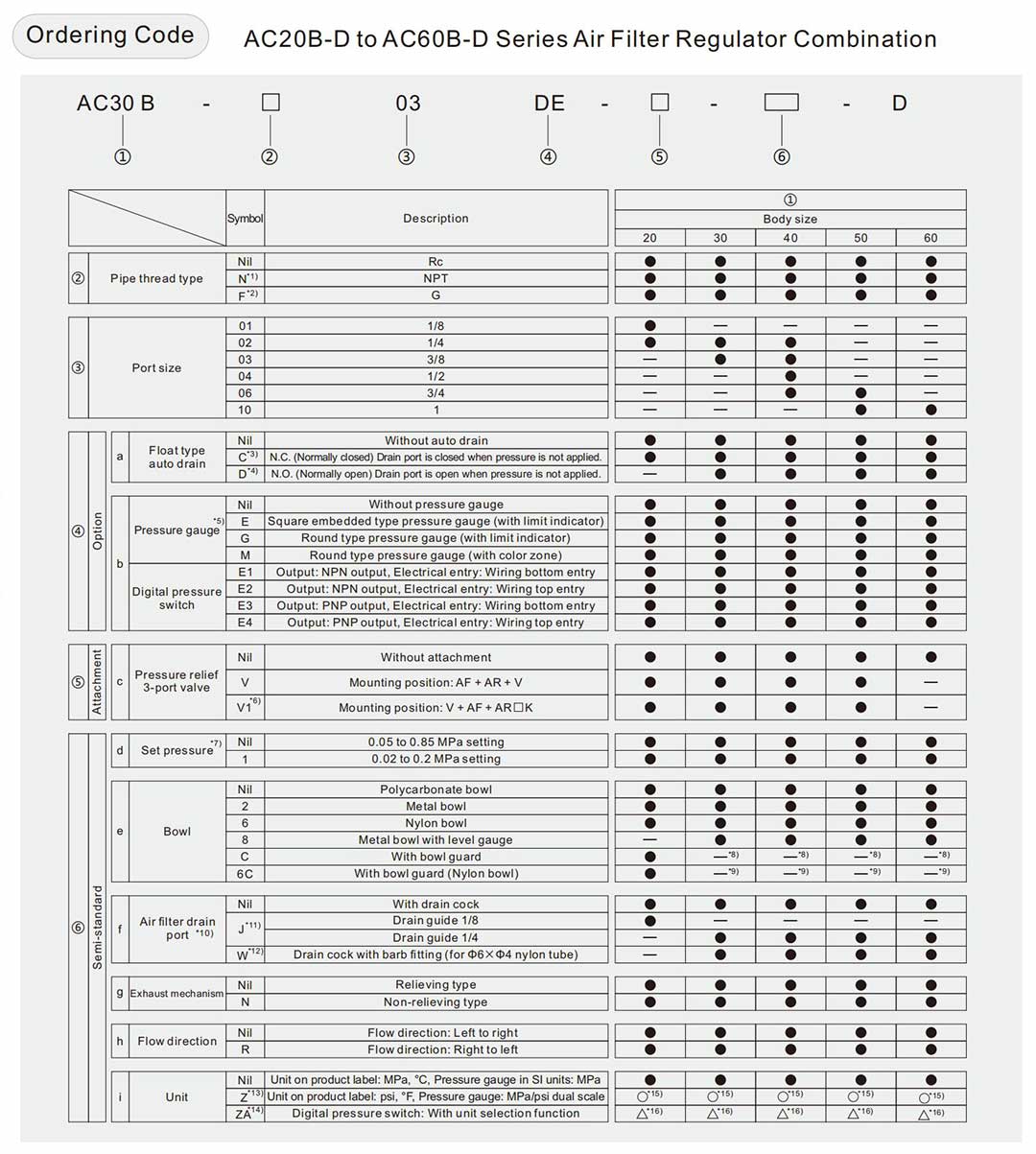

نموذج: AC30B-F03DE1-16NR-د
*1) دليل التصريف هو NPT1/8 (ينطبق على AC20B-D) وNPT1/4 (ينطبق على AC30B-D إلى AC60B-D).يأتي منفذ التصريف التلقائي بمقاس Φ3/8'. تركيب بلمسة واحدة (ينطبق على AC30B-D إلى AC60B-D).
*2) دليل التصريف هو G1/8 (ينطبق على AC20B-D) وG1/4 (ينطبق على AC30B-D إلى AC60B-D).
*3) عندما لا يتم تطبيق الضغط، سيتم ترك المكثفات التي لا تبدأ آلية التصريف التلقائي في الوعاء.الافراج عن المكثفات المتبقية يوصى قبل إنهاء العمليات لهذا اليوم.
*4) إذا كان الضاغط صغيرًا [0.75 كيلووات، وكان تدفق التفريغ أقل من 100 لتر/دقيقة (ANR)]، فقد يحدث تسرب للهواء من محبس التصريف أثناء بداية العمليات.يوصى بنوع NC.
*5) عند توصيل مقياس الضغط، سيتم تركيب مقياس ضغط 1.0 ميجا باسكال للنوع القياسي (0.85 ميجا باسكال).مقياس ضغط 0.4 ميجا باسكال لنوع 0.2 ميجا باسكال.
*6) يمكن ضبط الضغط أعلى من الضغط المواصفة في بعض الحالات، لكن استخدم الضغط ضمن نطاق المواصفات.
*7) يتم توفير واقي الوعاء كمعدات قياسية (البولي كربونات).
*8) يتم توفير واقي الوعاء كمعدات قياسية (نايلون).
*9) لا يتوفر الجمع بين التصريف التلقائي من النوع العائم C وD.
*10) بدون وظيفة الصمام.
*11) الجمع بين الوعاء المعدني 2 و8 غير متوفر.
*12) عند الاختيار مع W: منفذ تصريف منظم الفلتر، سيكون محبس التصريف الخاص بأداة التشحيم مزودًا بتركيبات بارعة.
*13) بالنسبة لنوع سن الأنبوب: NPT
لا يمكن استخدامه مع مقياس الضغط M: من النوع الدائري (مع منطقة ملونة).متاح حسب الطلب خاص. سيتم تجهيز مفتاح الضغط الرقمي مع وظيفة اختيار الوحدة، قم بالضبط على رطل لكل بوصة مربعة في البداية.
*14) للخيارات: E1، E2، E3، E4
*15): بالنسبة لنوع سن الأنبوب: NPT فقط.
*16) △: حدد بالخيارات: E1، E2، E3، E4.
مواصفات المنتج
| نموذج | AC20B-D | AC30B-D | AC40B-D | AC40B-06-D | AC50B-D | AC60B-D | |
| عنصر | مرشح الهواء [AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| المنظم [AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| حجم الميناء | 1/8 ، 1/4 | 1/4 ، 3/8 | 1/4 ، 3/8 ، 1/2 | 3/4 | 3/4 ، 1 | 1 | |
| حجم منفذ قياس الضغط * 1) [عربي] | 1/8 | ||||||
| وسط العمل | هواء نظيف | ||||||
| درجة حرارة العمل* 2) | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||||
| الضغط برهان | 1.5 ميجا باسكال | ||||||
| الأعلى.ضغط التشغيل | 1.0 ميجا باسكال | ||||||
| الحد الأدنى من استنزاف السيارات ضغط التشغيل | NC [AF] | 0.1 ميجا باسكال | 0.15 ميجا باسكال | ||||
| لا [AF] | — | 0.1 ميجا باسكال | |||||
| ضبط نطاق الضغط [AR] | 0.05 إلى 0.85 ميجا باسكال | ||||||
| تصنيف الترشيح الاسمي [AF] | 5 ميكرومتر | ||||||
| فئة نقاء الهواء المضغوط* 3) | ISO 8573-1: 2010 [6: 4: 4]* 4) | ||||||
| سعة الصرف [AF] | 8 سم مكعب | 25 سم مكعب | 45 سم مكعب | ||||
| مادة الوعاء [AF] | بولي كربونات | ||||||
| واقي الوعاء [AF] | شبه قياسي (فولاذ) | قياسي (بولي كربونات) | |||||
| البناء [AR] | نوع التخفيف | ||||||
* 1) لا تتوفر خيوط توصيل مقياس الضغط لوحدة FRL بمقياس ضغط من النوع المضمن مربع أو بمفتاح ضغط رقمي.
* 2) -5 إلى 50 درجة مئوية للمنتجات المزودة بمفتاح الضغط الرقمي.
* 3) تتم الإشارة إلى فئة نقاء الهواء المضغوط بناءً على ISO 8573-1: 2010 الهواء المضغوط - الجزء 1: الملوثات وفئات النقاء.
* 4) فئة جودة الهواء المضغوط على جانب المدخل هي [7: 4: 4].

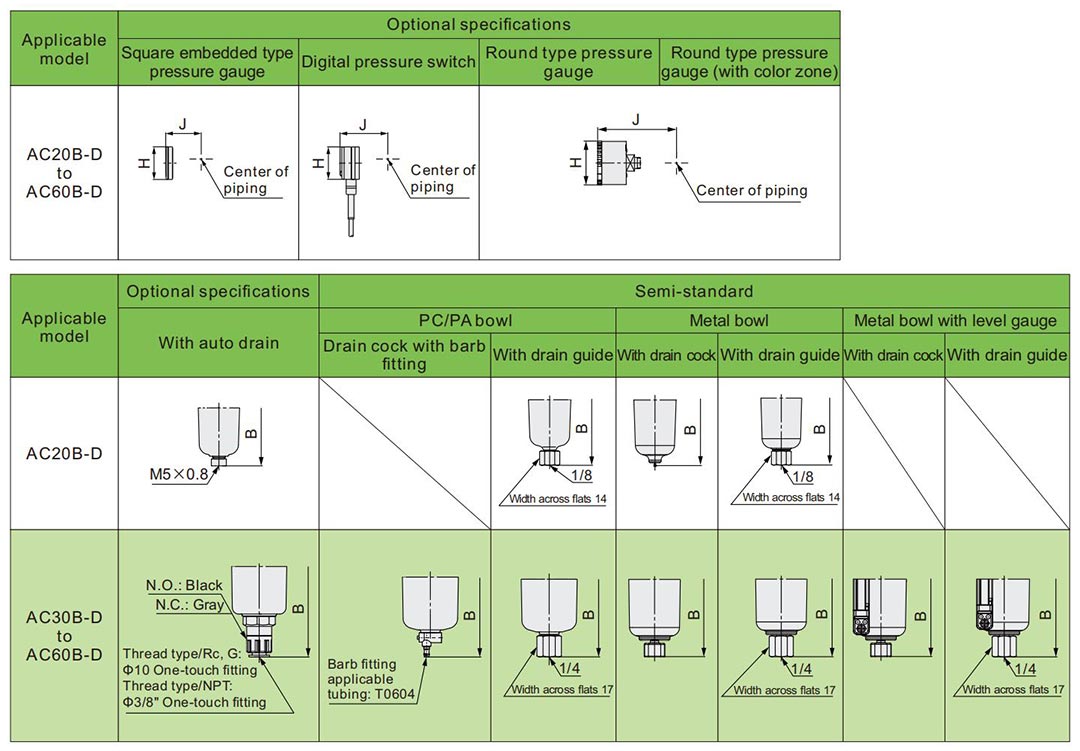

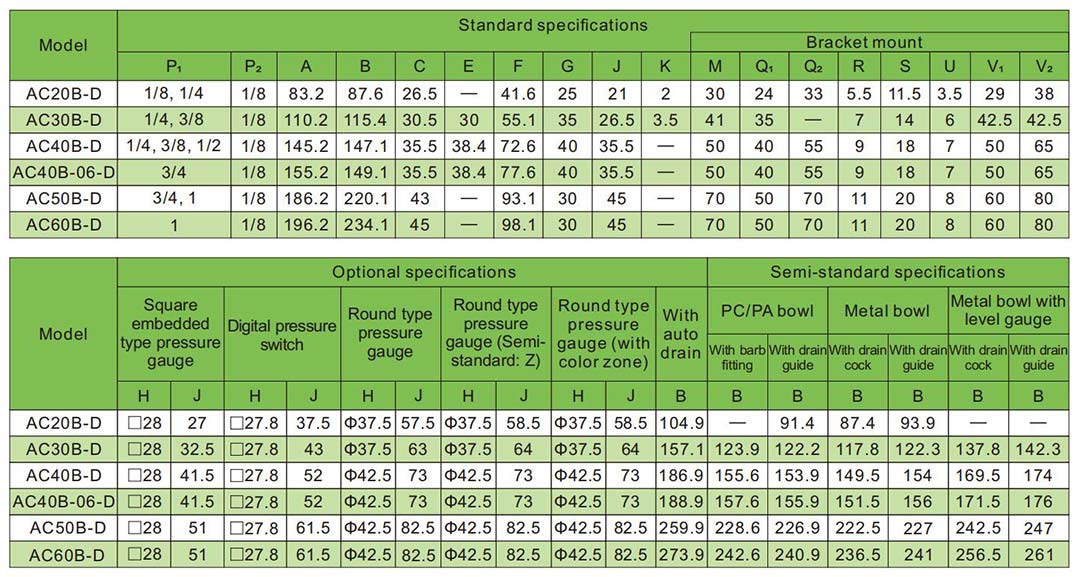

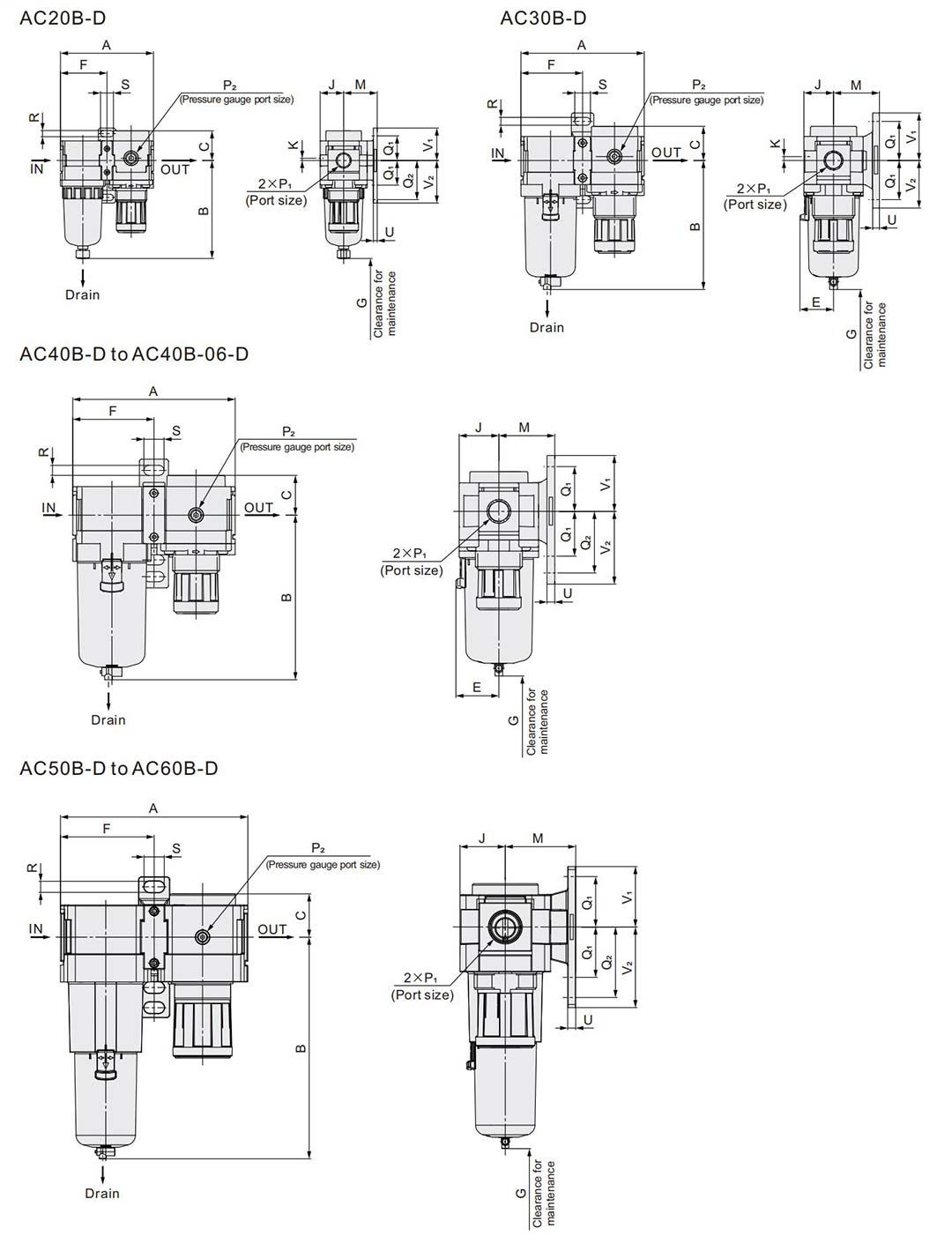

الأبعاد الرئيسية

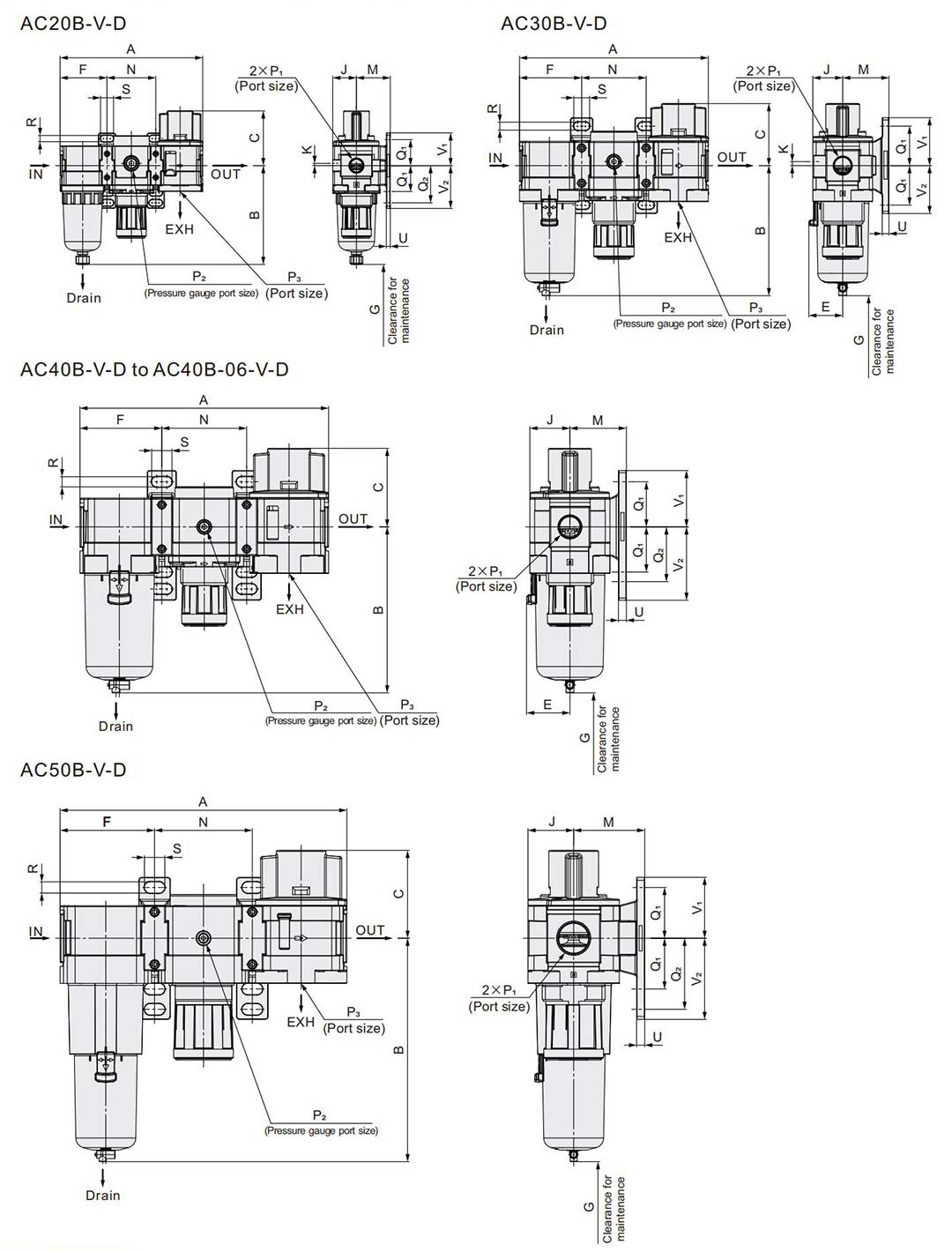

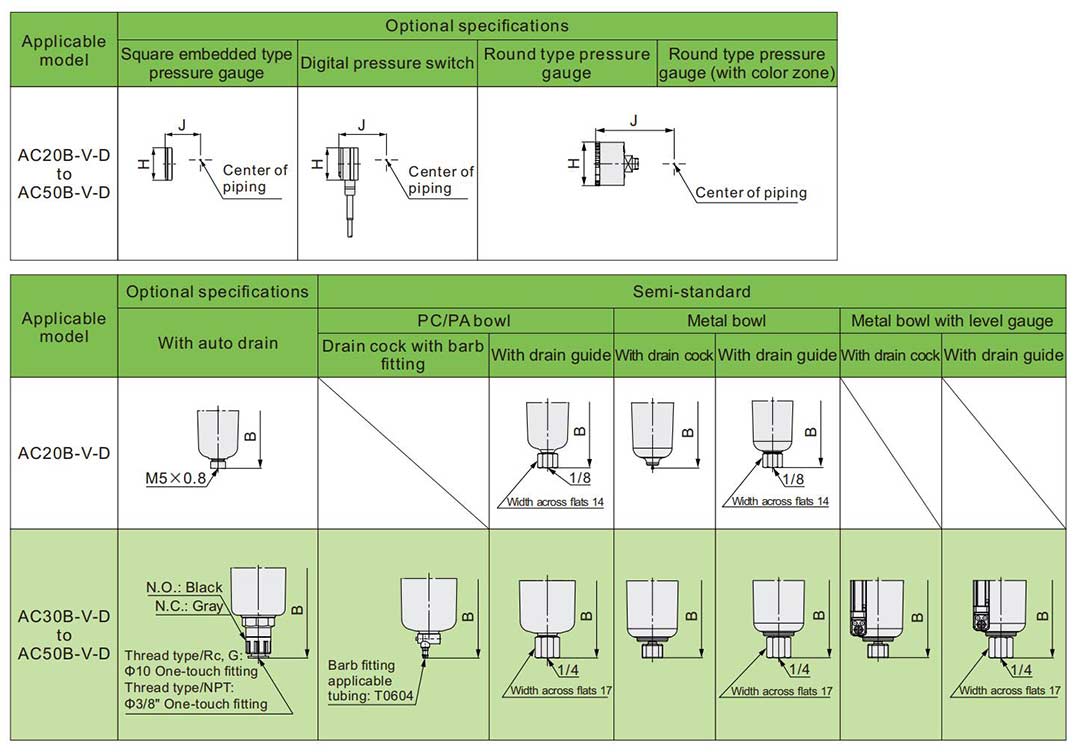

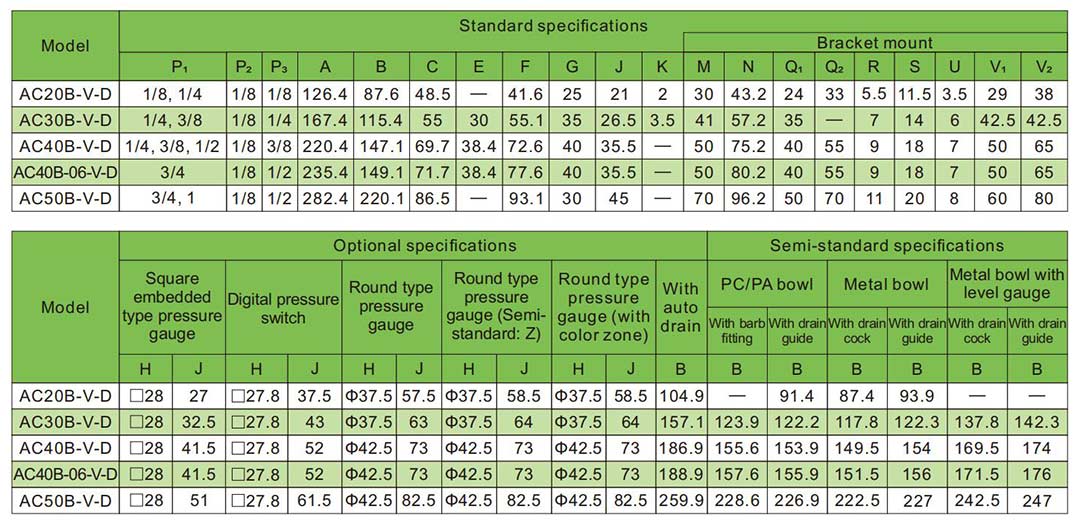

مع صمام 3 منافذ لتخفيف الضغط (V)

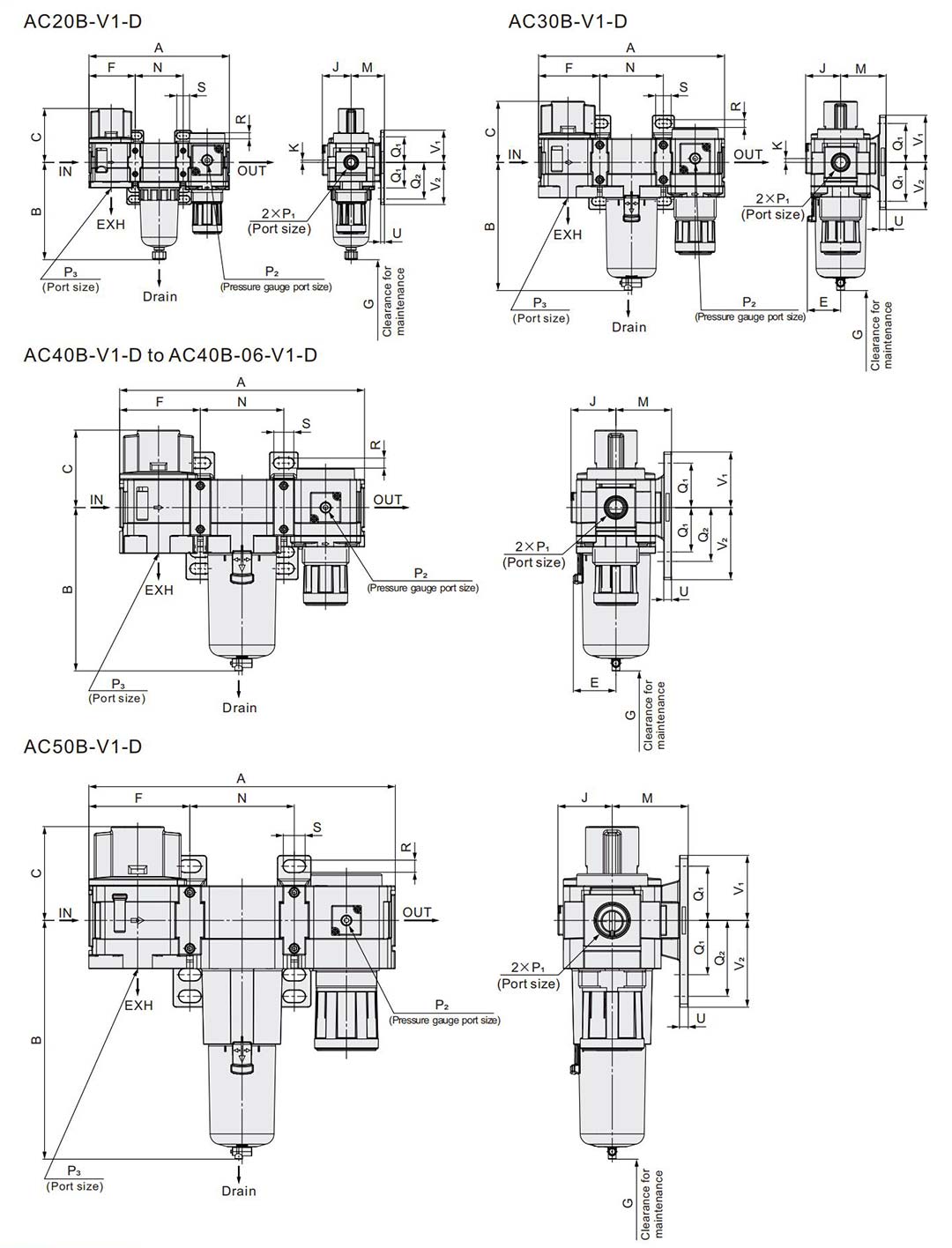

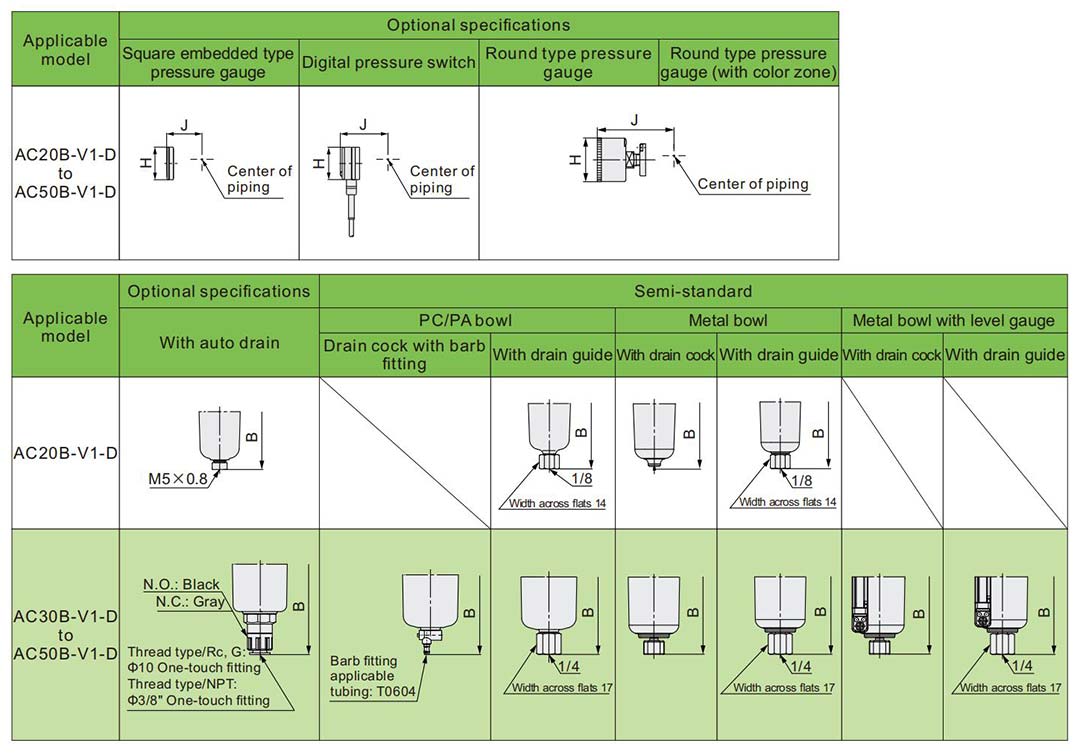

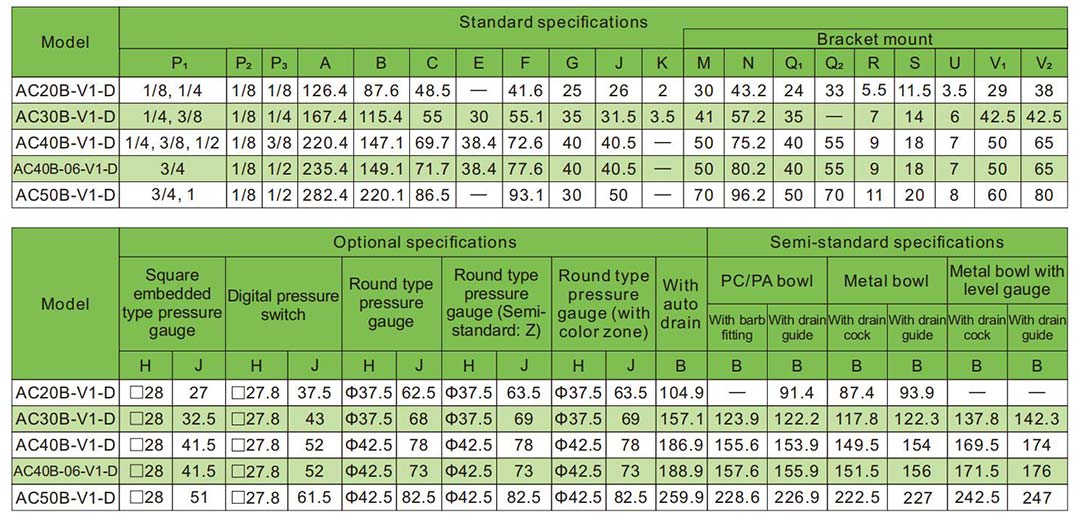

مع صمام تخفيف الضغط 3 منافذ (V1)
