CP96
VPC Pneumatic
8412310090
مادة الجسم: | |
---|---|
تجويف : | |
نطاق السكتة الدماغية : | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج
1. CP96، أسطوانة ISO ذات تصميم أنبوبي جانبي مع قضبان ربط مغلقة، متوفرة في 6 أحجام تجويف من ø32 إلى ø100mm. تتوفر السلسلة بقضيب فردي أو مزدوج في 6 أحجام تجويف تتراوح من ø32 إلى ø100mm.
2. تعمل مجموعة الوسادة الهوائية والوسادة الممتصة للصدمات على تقليل الضوضاء بشكل كبير في نهاية الشوط.تعمل الأغطية عالية الدقة وصواميل قضيب الربط على تحسين دقة التثبيت وإطالة عمر الأسطوانة.
3. أدت زيادة دقة البطانة وقضيب المكبس، بالإضافة إلى تقليل التفاوتات، إلى تقليل انحراف قضيب المكبس.
4. تتراوح الأشواط القياسية من 25 إلى 800 مم.
مواصفات المنتج
تتحمل (مم) | 32 | 40 | 50 | 63 | 80 | 100 |
وسيلة العمل | هواء نظيف (تصفية 40㎛) | |||||
نوع التمثيل | التمثيل المزدوج | |||||
الضغط برهان | 1.5 ميجا باسكال | |||||
الأعلى.ضغط العمل | 1.0 ميجا باسكال | |||||
دقيقة.ضغط العمل | 0.05 ميجا باسكال | |||||
درجة حرارة العمل | بدون مفتاح تلقائي: -20 إلى 70 درجة مئوية (بدون تجميد) مع مفتاح تلقائي: -10 إلى 60 درجة مئوية (بدون تجميد) | |||||
تشحيم | غير مطلوب (غير التشحيم) | |||||
مدى السرعة | 50 إلى 1000 مم / ثانية | |||||
تحمل السكتة الدماغية | ما يصل إلى 500 ضربة: 0 طنo +2.0، 501 إلى 1000 ضربة: 0 رo +2.4، 1001 إلى 1500 السكتة الدماغية: 0 رo +2.8، 1501 إلى 2000 شوط: 0 رo +3.2 | |||||
نوع الوسادة | وسادة هوائية على كلا الطرفين + وسادة ممتصة للصدمات | |||||
حجم الميناء | G1/8 | جي1/4 | جي1/4 | G3/8 | G3/8 | جي1/2 |
تصاعد | الأساسية، القدم المحورية-LB، شفة القضيب-FA، شفة الرأس-FB، شق واحد-CA، شق مزدوج-CB | |||||
دقة غير الدورية | ± 0.5 درجة | ± 0.5 درجة | ± 0.3 درجة | |||
عزم الدوران المسموح به | 0.25ن · م | 0.45ن · م | 0.64ن · م | 0.79ن · م |
الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1. ما هو معيار الأيزو ل اسطوانة هوائية?
يشير معيار الأسطوانة ISO 15552 إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق التركيبات والملحقات.
س2.ما هو حجم السكتة الدماغية في اسطوانة هوائية؟
الأسطوانات متوفرة في تجاويف 32، 40، 50، 63، 80 و100 ملم، بأطوال شوط تتراوح من 25 ملم إلى 800 ملم.
س3.كيف أقوم بزيادة الضغط في أسطوانة الهواء الخاصة بي؟
هناك طريقة أخرى لزيادة أو تقليل القوى التي تولدها الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر، زادت مساحة سطح المكبس، وزاد الضغط.
س 4.كيف يمكنك ضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة، ينضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تقوم بربط برغي التحكم في التدفق، تتباطأ حركة المكبس بسبب تقييد الهواء بشكل أكبر.يتحكم في سرعة الاسطوانة أو يقيد تدفق الهواء.ما عليك سوى تشغيل صمام الإبرة لضبط سرعة الهواء.
س5. كيف يمكنك حساب قوة الاسطوانة الهوائية؟
استخدم قطر الاسطوانة (د) لحساب مساحة عمل الاسطوانة (أ)، وهي أ = ط × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المساحة (A).وبهذه الطريقة يمكنك حساب قوة الدفع النظرية للأسطوانات الهوائية (F)، و = ف × أ.

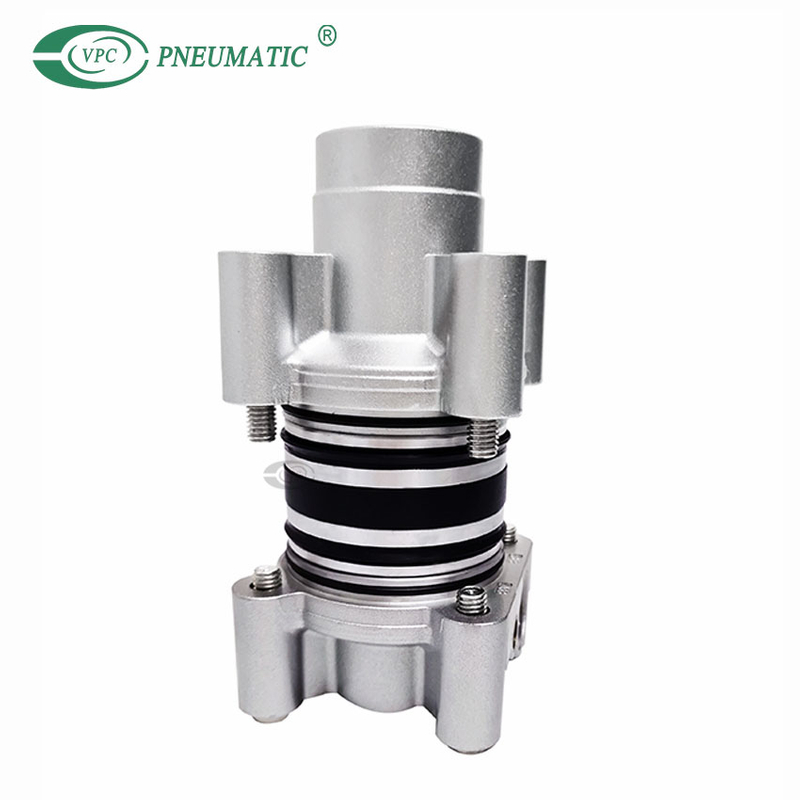

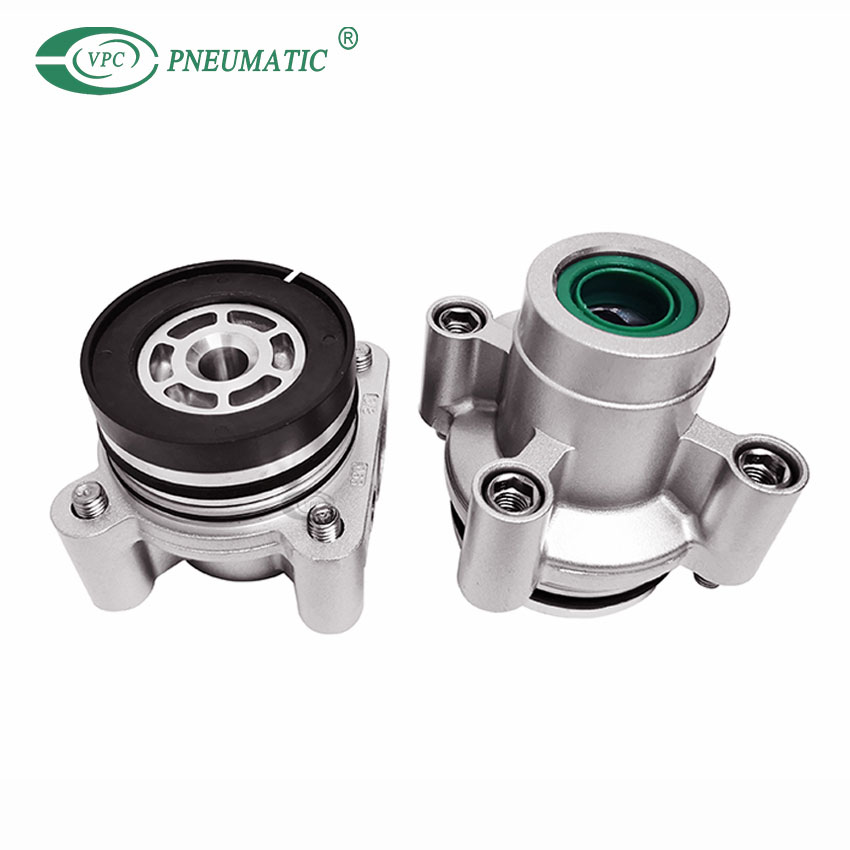

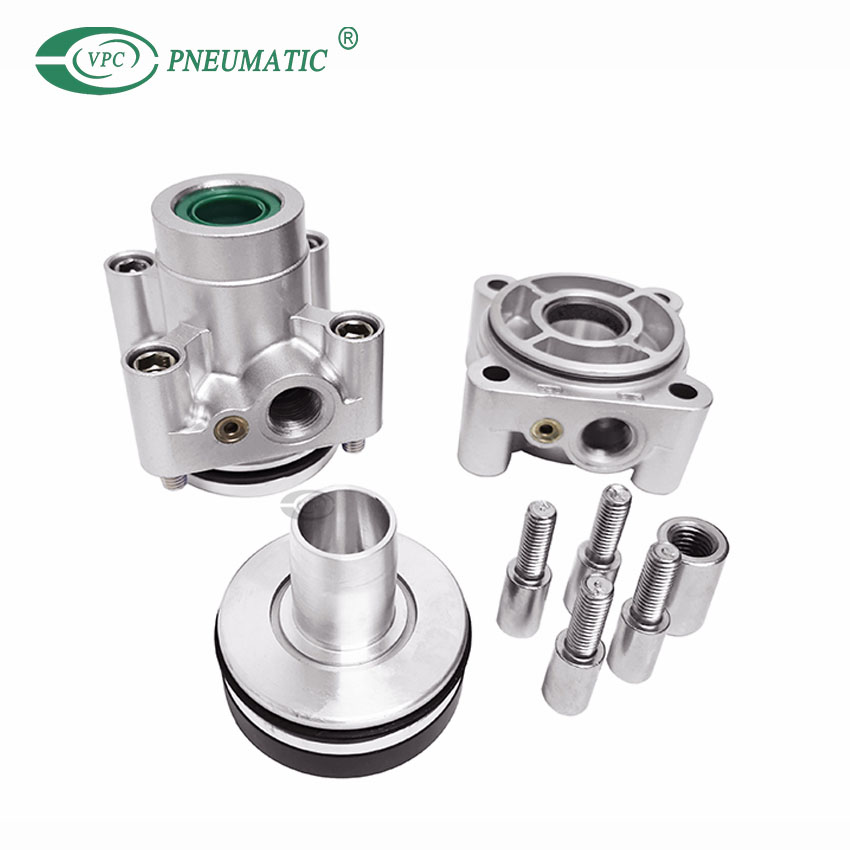

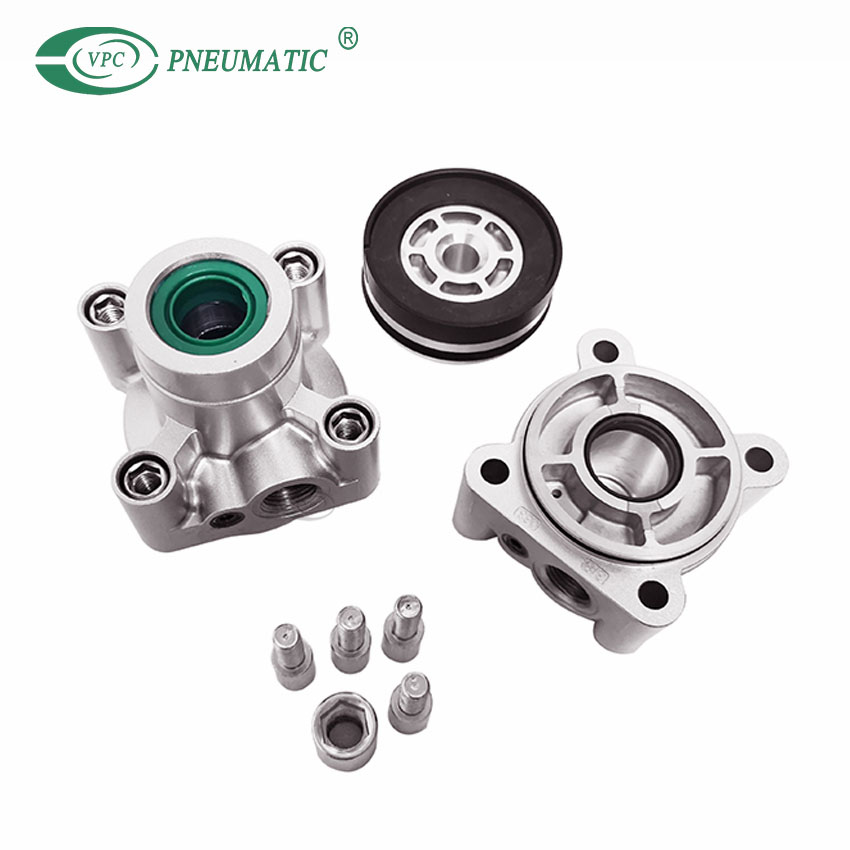

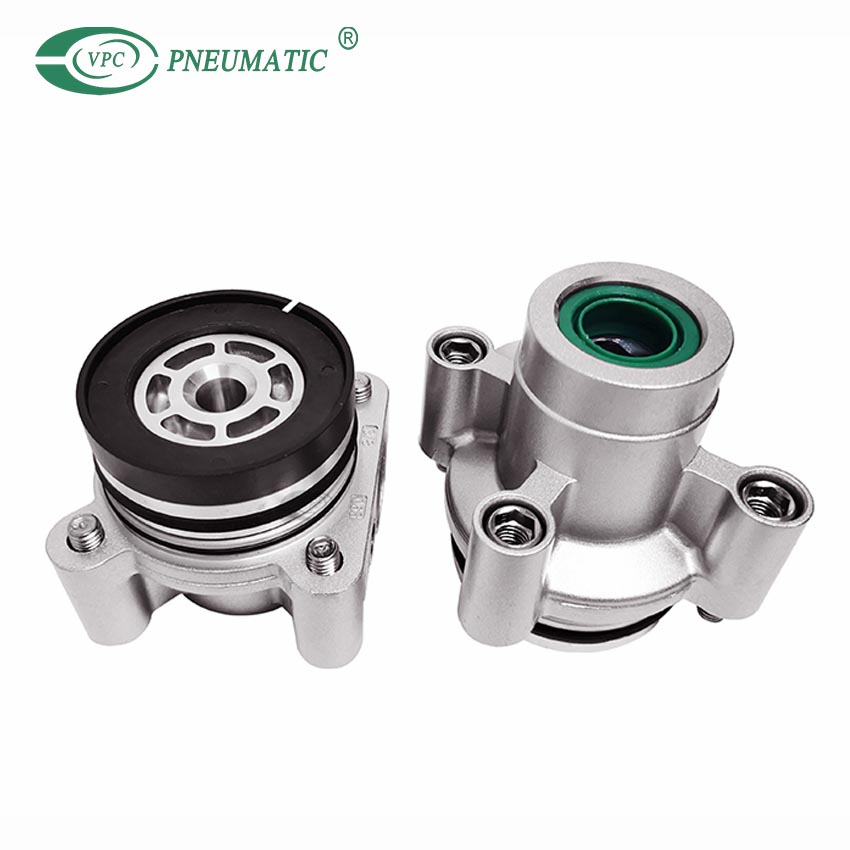

س 6: هل تبيع مجموعات إصلاح الأسطوانات الهوائية؟
نعم، نحن نبيع جميع أنواع أدوات إصلاح الأسطوانات وغيرها من الملحقات.يرجى الاتصال بنا إذا كنت بحاجة إلى أي شيء.
