وصف المنتج
1. تكوينات مزدوجة لأي حاجة
نوع المربع: يتميز بصوت كاتمائي متكامل وعالي الأداء لضوضاء العادم المنخفض بشكل كبير ، وهو مثالي للبيئات المفتوحة أو المشغل.

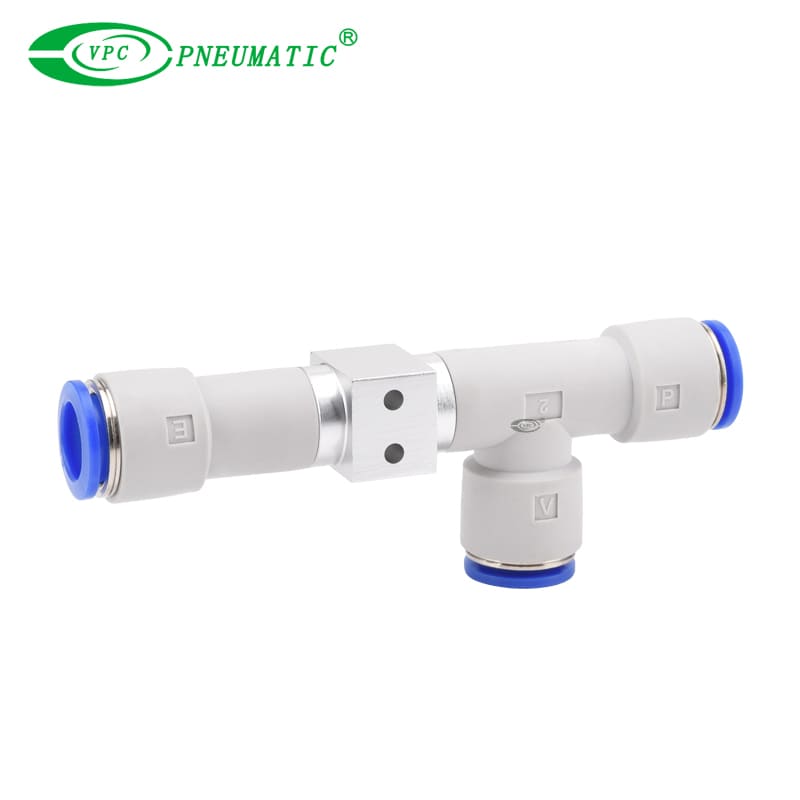

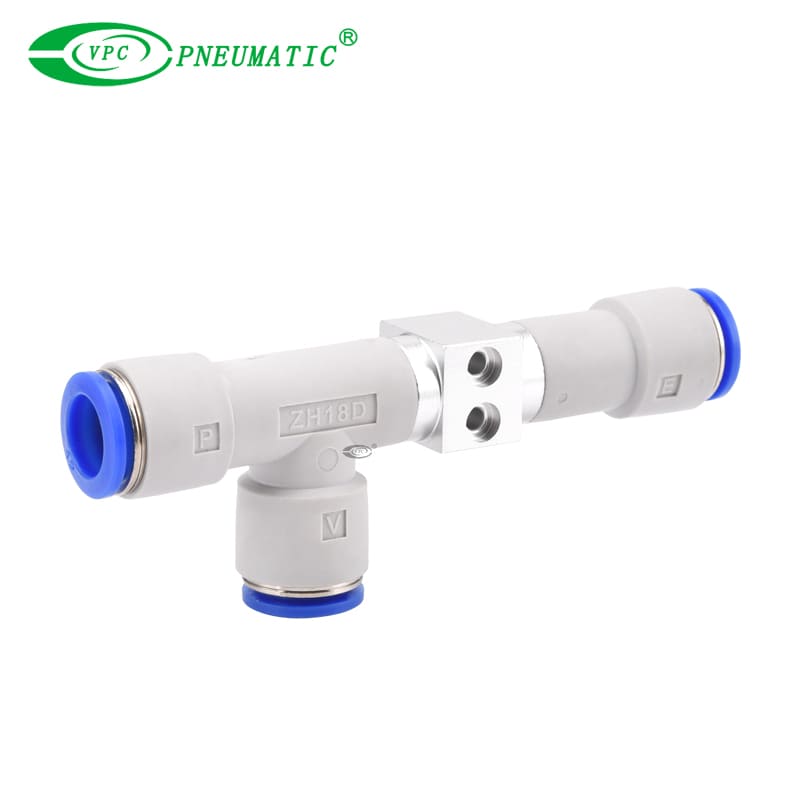

النوع الذي تم نقله من الجسم: يوفر أقصى قدر من الانضغاط للتطبيقات التي تكون فيها المساحة أمرًا بالغ الأهمية ، مع منفذ العادم الفردي للأنابيب عن بُعد.
2. الأداء القابل للتطوير (القياسي والتدفق العالي)
تطابق الأداء بدقة مع احتياجات التطبيق ، من التعامل الدقيق إلى رفع التدفق العالي ، عن طريق الاختيار من بين سبعة أقطار فوهة متوفرة: Ø0.5 ، Ø0.7 ، Ø1.0 ، Ø1.3 ، Ø1.5 ، Ø1.8 ، و Ø2.0mm.
3. مرونة التثبيت لا مثيل لها
دمج بسلاسة في أي تصميم للآلة مع أربعة أنواع متميزة مميزة: التثبيت المباشر ، أو شريحة قياسية ، أو شارع L ، أو حامل DIN سريع الثابت.
4. بديل متفوق للفراغ المركزي
يلغي مولد فراغ نقطة الاستخدام هذا الحاجة إلى خطوط فراغ طويلة وضخمة وغير فعالة ، وتقليل تعقيد النظام ، وتحسين أوقات الاستجابة ، وخفض تكاليف الطاقة.
التطبيقات
1. أنظمة الفراغ اللامركزية
الأساس المثالي للنظام اللامركزي ، يوفر فراغًا موثوقًا به على وجه التحديد عند الحاجة والقضاء على انخفاضات الضغط في النظام المركزي.
2. أدوات نهاية الذراع الآلية (EOAT)
يجعل تصميمه الخفيف الوزن والتكوينات المتعددة الخيار الأفضل للتركيب على الأسلحة الآلية لأي مهمة انتقاء.
3. اختيار ومكان عالية السرعة
يوفر دورات الفراغ السريع والفرار المطلوبة للأتمتة عالية السرعة في الإلكترونيات والتعبئة والتغليف والتجميع.
4. الآلات المعيارية والأتمتة المخصصة
مع تصاعد السكك الحديدية DIN والنقل متعدد الاستخدامات ، يتم دمج سلسلة ZH بسهولة في إطارات الماكينة المعيارية ومعدات الأتمتة المصممة خصيصًا.
مواصفات المنتج
| نموذج | قطر الفوهة (مم) | نوع الجسم | وسيط العمل | درجة حرارة العمل | الأعلى. ضغط العمل | ضغط العرض القياسي | ضغط العرض |
| ZH05B □ | 0.5 | نوع الصندوق (كاتم الصوت المدمج) | هواء | 5 إلى 50 ℃ | 0.6 ميجا باسكال | 0.45mpa | 0.45mpa |
| ZH07B □ | 0.7 | ||||||
| ZH10B □ | 1.0 | ||||||
| ZH13B □ | 1.3 | ||||||
| ZH05D □ | 0.5 | نوع نقل الجسم (بدون كاتم الصوت) | |||||
| ZH07D □ | 0.7 | ||||||
| ZH10D □ | 1.0 | ||||||
| ZH13D □ | 1.3 | ||||||
| ZH15D □ | 1.5 | نوع نقل الجسم (بدون كاتم الصوت) | |||||
| ZH18D □ | 1.8 | ||||||
| ZH20D □ | 2.0 |
| نموذج | الأعلى. ضغط الفراغ (KPA)*2 | الأعلى. معدل تدفق الشفط [ل/دقيقة (ANR)] | استهلاك الهواء [l/min (anr)] | اتصال (ملمس واحد/المسمار) | ||||
| النوع s | اكتب ل | النوع s | اكتب ل | اكتب S/type L. | رشفة | بطالة | Exh | |
| ZH05B □ | -88 | -48 | 5 | 8 | 13 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | — |
| ZH07B □ | 12 | 20 | 25 | |||||
| ZH10B □ | 24 | 34 | 61 | |||||
| ZH13B □ | 40 | 70 | 92 | φ8 ، RC1/8 G1/8 | φ10 ، RC1/4 G1/4 | |||
| ZH05D □ | -88 | -48 | 5 | 8 | 13 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 |
| ZH07D □ | 12 | 20 | 25 | |||||
| ZH10D □ | 24 | 34 | 61 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | φ8 ، RC1/8 G1/8 | ||
| ZH13D □ | 40 | 70 | 92 | φ8 ، RC1/8 G1/8 | φ10 ، RC1/4 G1/4 | φ10 ، RC1/4 G1/4 | ||
| ZH15D □ | -88 | -53 | 55 | 75 | 116 | φ10 ، RC1/4 G1/4 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 |
| ZH18D □ | 65 | 110 | 155 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 | ||
| ZH20D □ | 85 | 135 | 210 | φ12 ، RC3/8 G3/8 | φ16 ، RC1/2 G1/2 | φ16 ، RC1/2 G1/2 | ||
الأبعاد الرئيسية
| نموذج | A | B | C | D | φe | F | φg | H | I | φj | K | L | M | φn | O | P |
| ZH05DL-06-06-06 | 58.5 | 14.2 | 34 | 22 | 6 | 16.8 | 3.2 | 16.8 | 16.8 | 6 | 24 | 21 | 7.8 | 6 | 17 | 24 |
| ZH05DS-06-06-06 | ||||||||||||||||
| ZH07DS-06-06-06 | 61 | 22 | ||||||||||||||
| ZH07DL-06-06-06 | ||||||||||||||||
| ZH10DS-06-06-08 | 66 | 17.2 | 37 | 23 | 6 | 16.8 | 4.2 | 16.8 | 18.7 | 6 | 26 | 24.5 | 9.6 | 8 | 20 | 28 |
| ZH10DL-06-06-08 | 70 | |||||||||||||||
| ZH13DL-08-10-10 | 74.5 | 20 | 42.5 | 27.5 | 8 | 18.7 | 4.2 | 21.6 | 21.6 | 10 | 28 | 27 | 10.7 | 10 | 22 | 30 |
| ZH13DS-08-10-10 | 79.5 | |||||||||||||||
| ZH15DL-10-12-12 | 93.5 | 22.5 | 47 | 29.5 | 10 | 21.6 | 4.2 | 21.8 | 21.6 | 12 | 31.5 | 33 | 12 | 12 | 27 | 35 |
| ZH15DS-10-12-12 |
| نموذج | A | B | C | D | φe | F | φg | H | I | J | K | L | M | φn | O | P |
| ZH05DL-06-01-06 | 58.5 | 14.2 | 41.5 | 29.5 | 6 | 16.8 | 3.2 | 12 | 16.8 | RC1/8 | 24 | 21 | 7.8 | 6 | 17 | 24 |
| ZH05DS-06-01-06 | ||||||||||||||||
| ZH07DS-06-01-06 | 61 | 22 | ||||||||||||||
| ZH07DL-06-01-06 | ||||||||||||||||
| ZH10DS-06-01-08 | 66 | 17.2 | 44.5 | 30.5 | 6 | 16.8 | 4.2 | 12 | 18.7 | RC1/8 | 26 | 24.5 | 9.6 | 8 | 20 | 28 |
| ZH10DL-06-01-08 | 70 | |||||||||||||||
| ZH13DL-08-02-10 | 74.5 | 20 | 53.5 | 38.5 | 8 | 18.7 | 4.2 | 17 | 21.6 | RC1/4 | 28 | 27 | 10.7 | 10 | 22 | 30 |
| ZH13DS-08-02-10 | 79.5 | |||||||||||||||
| ZH15DL-10-03-12 | 93.3 | 22.5 | 58.5 | 41 | 10 | 21.6 | 4.2 | 19 | 21.6 | RC3/8 | 31.5 | 33 | 12 | 12 | 27 | 35 |
| ZH15DS-10-03-12 | ||||||||||||||||
| ZH05DS-06-F01-06 | 58.5 | 14.2 | 41.5 | 29.5 | 6 | 16.8 | 3.2 | 12 | 16.8 | G1/8 | 24 | 21 | 7.8 | 6 | 17 | 24 |
| ZH05DL-06-F01-06 | ||||||||||||||||
| ZH07DS-06-F01-06 | 61 | 22 | ||||||||||||||
| ZH07DL-06-F01-06 | ||||||||||||||||
| ZH10DL-06-F01-08 | 66 | 17.2 | 44.5 | 30.5 | 6 | 16.8 | 4.2 | 12 | 18.7 | G1/8 | 26 | 24.5 | 9.6 | 8 | 20 | 28 |
| ZH10DS-06-F01-08 | 70 | |||||||||||||||
| ZH13DS-08-F02-10 | 74.5 | 20 | 54 | 39 | 8 | 18.7 | 4.2 | 17 | 21.6 | G1/4 | 28 | 27 | 10.7 | 10 | 22 | 30 |
| ZH13DL-08-F02-10 | 79.5 | |||||||||||||||
| ZH15DL-10-F03-12 | 93.3 | 22.5 | 58.5 | 41 | 10 | 21.6 | 4.2 | 19 | 21.6 | G3/8 | 31.5 | 32.8 | 12 | 12 | 27 | 35 |
| ZH15DS-10-F03-12 |
| نموذج | A | B | C | D | E | F | φg | H | I | J | K | L | M | N | O | P |
| ZH05DL-01-01-01 | 73.5 | 14.2 | 41.5 | 29.5 | RC1/8 | 12 | 3.2 | 12 | 12 | RC1/8 | 31.5 | 28.5 | 7.8 | RC1/8 | 17 | 24 |
| ZH05DS-01-01-01 | ||||||||||||||||
| ZH07DS-01-01-01 | 76 | 29.5 | ||||||||||||||
| ZH07DL-01-01-01 | ||||||||||||||||
| ZH10DS-01-01-01 | 81.8 | 17.2 | 44.5 | 30.5 | RC1/8 | 12 | 4.2 | 12 | 14 | RC1/8 | 33.5 | 32.8 | 9.6 | RC1/8 | 20 | 28 |
| ZH10DL-01-01-01 | 85.8 | |||||||||||||||
| ZH13DL-01-02-02 | 93.8 | 20 | 53.5 | 38.5 | RC1/8 | 14 | 4.2 | 17 | 17 | RC1/4 | 36.3 | 38 | 10.7 | RC1/4 | 22 | 30 |
| ZH13DS-01-02-02 | 98.8 | |||||||||||||||
| ZH15DL-02-03-03 | 116.5 | 22.5 | 58.5 | 41 | RC1/4 | 17 | 4.2 | 19 | 19 | RC3/8 | 43 | 44.5 | 12 | RC3/8 | 27 | 35 |
| ZH15DS-02-03-03 | ||||||||||||||||
| ZH05DS-F01-F01-F01 | 73.5 | 14.2 | 41.5 | 29.5 | G1/8 | 12 | 3.2 | 12 | 12 | G1/8 | 31.5 | 28.5 | 7.8 | G1/8 | 17 | 24 |
| ZH05DL-F01-F01-F01 | ||||||||||||||||
| ZH07DS-F01-F01-F01 | 76 | 29.5 | ||||||||||||||
| ZH07DL-F01-F01-F01 | ||||||||||||||||
| ZH10DL-F01-F01-F01 | 81.8 | 17.2 | 44.5 | 30.5 | G1/8 | 12 | 4.2 | 12 | 14 | G1/8 | 33.5 | 32.8 | 9.6 | G1/8 | 20 | 28 |
| ZH10DS-F01-F01-F01 | 85.8 | |||||||||||||||
| ZH13DS-F01-F02-F02 | 94.3 | 20 | 54 | 39 | G1/8 | 14 | 4.2 | 17 | 17 | G1/4 | 36.3 | 38.5 | 10.7 | G1/4 | 22 | 30 |
| ZH13DL-F01-F02-F02 | 99.3 | |||||||||||||||
| ZH15DL-F02-F03-F03 | 116.5 | 22.5 | 58.5 | 41 | G1/4 | 17 | 4.2 | 19 | 19 | G3/8 | 43 | 44.5 | 12 | G3/8 | 27 | 35 |
| ZH15DS-F02-F03-F03 |
| نموذج | A | B | C | D | φe | F | φg | H | I | φj | K | L | M | φn | O |
| ZH18DL-12-12-12 | 114 | 21 | 41 | 30.5 | φ12 | 21.8 | φ3.5 | 21.8 | 21.8 | φ12 | 35.5 | 50 | 17 | φ12 | 10 |
| ZH18DS-12-12-12 | |||||||||||||||
| ZH20DS-12-16-16 | 124.6 | 26.8 | 46 | 35.5 | φ12 | 21.8 | φ3.5 | 24.2 | 24.2 | φ16 | 38.5 | 54.3 | 22 | φ16 | 12 |
| ZH20DL-12-16-16 |
| نموذج | A | B | C | D | φe | F | φg | H | I | J | K | L | M | φn | O |
| ZH18DL-12-03-12 | 114 | 21 | 52.5 | 42 | φ12 | 21.8 | φ3.5 | 19 | 21.8 | RC3/8 | 35.5 | 50 | 17 | φ12 | 10 |
| ZH18DS-12-03-12 | |||||||||||||||
| ZH20DS-12-04-16 | 124.6 | 26.8 | 61 | 50.5 | φ12 | 21.8 | φ3.5 | 24 | 24.2 | RC1/2 | 38.5 | 54.3 | 22 | φ16 | 12 |
| ZH20DL-12-04-16 | |||||||||||||||
| ZH18DS-12-F03-12 | 114 | 21 | 52.5 | 42 | φ12 | 21.8 | φ3.5 | 19 | 21.8 | G3/8 | 35.5 | 50 | 17 | φ12 | 10 |
| ZH18DL-12-F03-12 | |||||||||||||||
| ZH20DS-12-F04-16 | 124.6 | 26.8 | 61 | 50.5 | φ12 | 21.8 | φ3.5 | 24 | 24.2 | RC1/2 | 38.5 | 54.3 | 22 | φ16 | 12 |
| ZH20DL-12-F04-16 |
| نموذج | A | B | C | D | E | F | φg | H | I | J | K | L | M | N | O |
| ZH18DL-03-03-03 | 137 | 21 | 52.5 | 42 | RC3/8 | 19 | φ3.5 | 19 | 19 | RC3/8 | 47 | 61.5 | 17 | RC3/8 | 10 |
| ZH18DS-03-03-03 | |||||||||||||||
| ZH20DL-03-04-04 | 151.1 | 26.8 | 61 | 50.5 | RC3/8 | 19 | φ3.5 | 24 | 24 | RC1/2 | 50 | 69.3 | 22 | RC1/2 | 12 |
| ZH20DS-03-04-04 | |||||||||||||||
| ZH18DS-F03-F03-F03 | 137 | 21 | 52.5 | 42 | G3/8 | 19 | φ3.5 | 19 | 19 | G3/8 | 47 | 61.5 | 17 | G3/8 | 10 |
| ZH18DL-F03-F03-F03 | |||||||||||||||
| ZH20DS-F03-F04-F04 | 151.1 | 26.8 | 61 | 50.5 | G3/8 | 19 | φ3.5 | 24 | 24 | G1/2 | 50 | 69.3 | 22 | G1/2 | 12 |
| ZH20DL-F03-F04-F04 |
