| وسيط العمل: | |
|---|---|
| تصنيف الترشيح: | |
| الأعلى.ضغط العمل: | |
| درجة حرارة العمل: | |

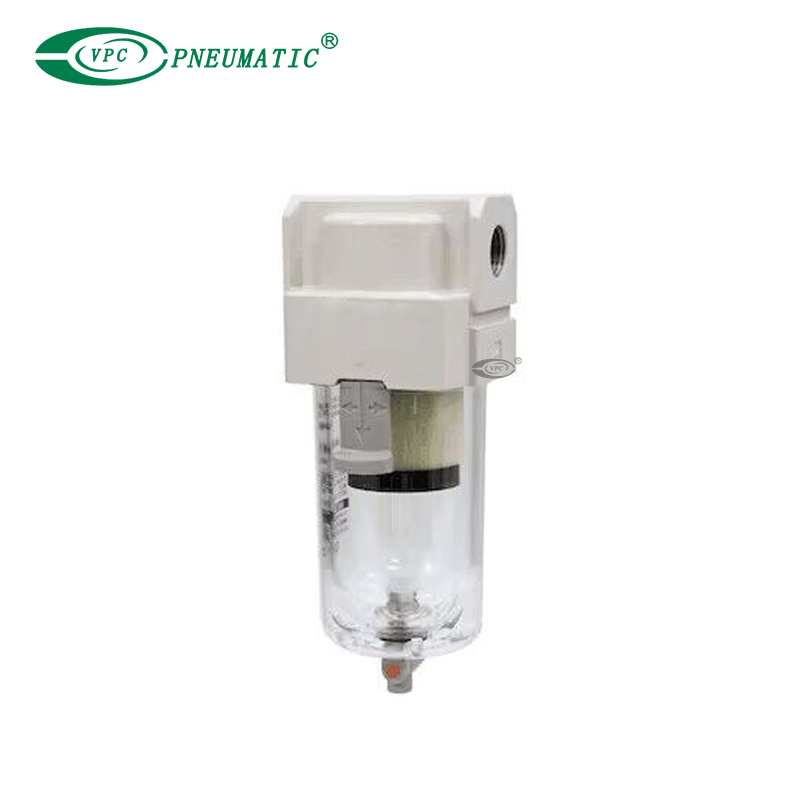

وصف المنتج
1. يسمح تصميم مرشح الهواء المعياري بالاتصال مع معدات تحضير الهواء VPC الأخرى.
2. يمنع التلوث ، نظيفة المظهر.
3. تقليل سماكة علبة الراتينج يوفر قدرة أكبر ووزن أخف.
4. كفاءة فصل الماء المحسنة تطيل من عمر خدمة عناصر المرشح.
5. أحجام المنافذ المتاحة: 1/8 'إلى 3/4 ' (خيوط من النوع Rc أو NPT أو G (PF))
6. تشتمل الملحقات على دعامة واستنزاف تلقائي من النوع العائم.

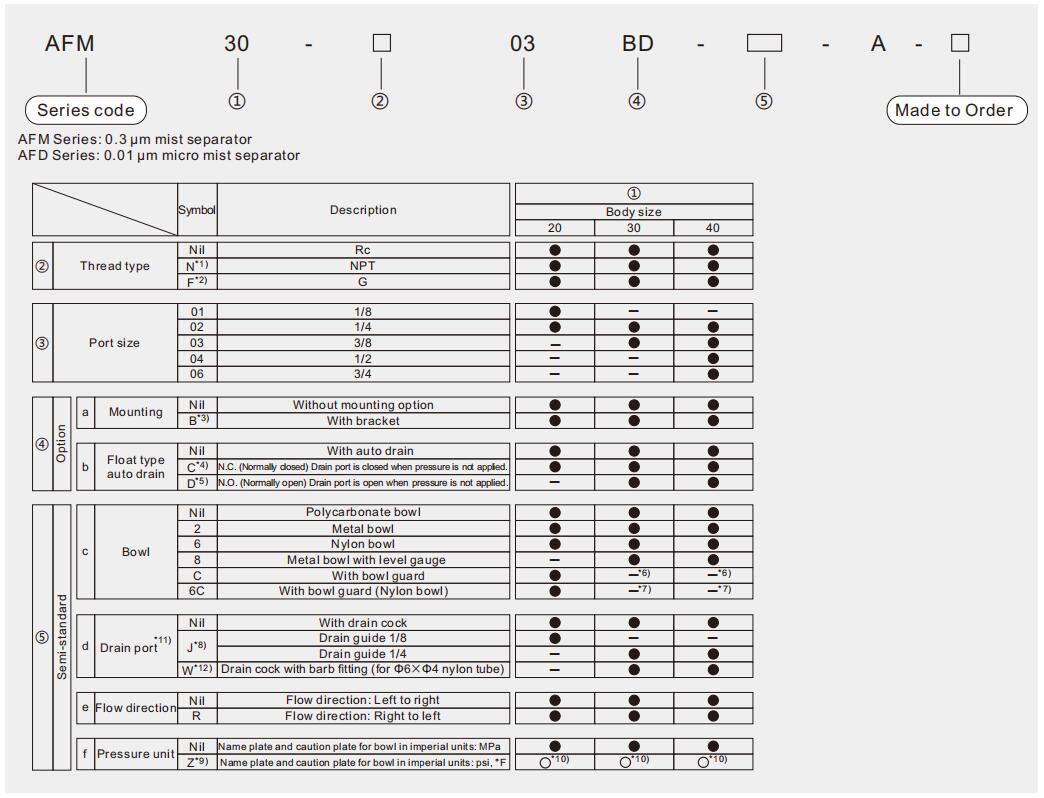

مثال على الطلب: خيار / شبه قياسي: حدد واحدًا لكل من a إلى f.
الخيار / الرمز شبه القياسي: عند وجود أكثر من واحد المواصفات مطلوبة ، تشير بترتيب أبجدي رقمي.
الموديل: AFM30-03BD-RA
* 1) دليل الصرف هو NPT1 / 8 (ينطبق على AFM20-A ، AFD20-A) و NPT1 / 4 (ينطبق على AFM30-A / 40-A ، AFD30-A / 40-A). يأتي منفذ الصرف التلقائي مزودًا بتركيب 3/8 'بلمسة واحدة (ينطبق على AFM30-A / 40-A ، AFD30-A / 40-A).
* 2) دليل الصرف هو G1 / 8 (ينطبق على AFM20-A ، AFD20-A) و G1 / 4 (ينطبق على AFM30-A / 40-A ، AFD30-A / 40-A).
* 3) لا يتم تجميع الحامل وتركيبه مفكوكة في وقت الشحن.بما في ذلك عدد 2 من براغي التثبيت.
* 4) عندما لا يتم تطبيق الضغط ، سيترك المكثف الذي لا يبدأ آلية الصرف التلقائي في الوعاء. يوصى بإطلاق المكثفات المتبقية قبل إنهاء العمليات لليوم.
* 5) إذا كان الضاغط صغيرًا (0.75 كيلو وات ، تدفق التفريغ أقل من 100 لتر / دقيقة [ANR]) ، فقد يحدث تسرب للهواء من محبس التصريف أثناء بدء العمليات.يوصى باستخدام نوع NC.
* 6) يتم توفير واقي الوعاء كمعدات قياسية (بولي كربونات).
* 7) يتم توفير واقي الوعاء كمعدات قياسية (نايلون).
* 8) بدون وظيفة الصمام.
* 9) بالنسبة لنوع سن الأنابيب: NPT.
* 10) O: لنوع سن الأنابيب: NPT فقط
* 11) تركيبة الصرف التلقائي من النوع العائم: C و D غير متوفرة.
* 12) تركيبة الوعاء المعدني: 2 و 8 غير متوفرة.
مواصفات المنتج
| نموذج | AFM20-A | AFM30-A | AFM40-A | AFM40-06-A | |
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| حجم الميناء | 1/8 ، 1/4 | 1/4 ، 3/8 | 1/4 ، 3/8 ، 1/2 | 3/4 | |
| وسط العمل | هواء نظيف | ||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||
| الضغط برهان | 1.5 ميجا باسكال | ||||
| الأعلى.ضغط العمل | 1.0 ميجا باسكال | ||||
| دقيقة.ضغط العمل | 0.05 ميجا باسكال | ||||
| تصنيف الترشيح الاسمي | AFM20-A إلى AFM40-06-A | 0.3 ميكرومتر (حجم الجسيمات المفلترة 99.9٪) | |||
| AFD20-A إلى AFD40-06-A | 0.01 ميكرومتر (حجم الجسيمات المفلترة 99.9٪) | ||||
| تركيز ضباب الزيت الجانبي للمخرج | AFM20-A إلى AFM40-06-A | 1.0 مجم / متر مكعب (ANR) (≈0.8 جزء في المليون)* 2 ، * 3) | |||
| AFD20-A إلى AFD40-06-A | الأعلى.0.1 مجم / متر مكعب (ANR) (قبل التشبع بالزيت 0.01 مجم / متر مكعب (ANR) أو أقل 0.008 جزء في المليون)* 2 ، * 3) | ||||
تدفق تصنيفا* 1) [لتر / دقيقة (ANR)] | AFM20-A إلى AFM40-06-A | 200 | 450 | 1100 | |
| AFD20-A إلى AFD40-06-A | 120 | 240 | 600 | ||
| سعة الصرف (سم مكعب) | 8 | 25 | 45 | ||
| مادة الوعاء | بولي كربونات | ||||
| حارس وعاء | شبه قياسي (فولاذ) | قياسي (بولي كربونات) | |||
* 1) الشروط: ضغط المدخل 0.7 ميجا باسكال ؛يختلف التدفق المقدر اعتمادًا على ضغط المدخل. حافظ على تدفق الهواء داخل التدفق المقدر لمنع تدفق مواد التشحيم إلى جانب المخرج.
* 2) عندما يكون تركيز تصريف ضباب زيت الضاغط 30 مجم / م³ (ANR).
* 3) يتم تشحيم سدادة الوعاء وحلقات O الأخرى قليلاً.
| المواصفات الاختيارية | نموذج | ||||
| AFM20-A | AFM30-A | AFD40-A | AFD40-06-A | ||
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| تجميع القوس | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
| تعويم استنزاف تلقائي من النوع | نورث كارولاينا | AD27-أ | AD37-A | AD47-أ | |
| لا | - | AD38 - أ | AD48-أ | ||
* 1) تجميع كتيفة و 2 براغي تثبيت.
* 2) الحد الأدنى لضغط العمل: NO type –0.1 MPa ؛نوع NC - 0.1 ميجا باسكال (AD27-A) و 0.15 ميجا باسكال (AD37-A / AD47-A). يرجى استشارة VPC بشكل منفصل للحصول على مواصفات عرض وحدة psi و ° F.
* 3) يرجى استشارة VPC للحصول على تفاصيل حول أنابيب التصريف لتناسب أحجام منافذ NPT أو G.
الأبعاد الرئيسية
