| فئة ما قبل الحماية: | |
|---|---|
| استهلاك الطاقة: | |
| نطاق الضغط: | |
| حجم المنفذ المتاح: | |

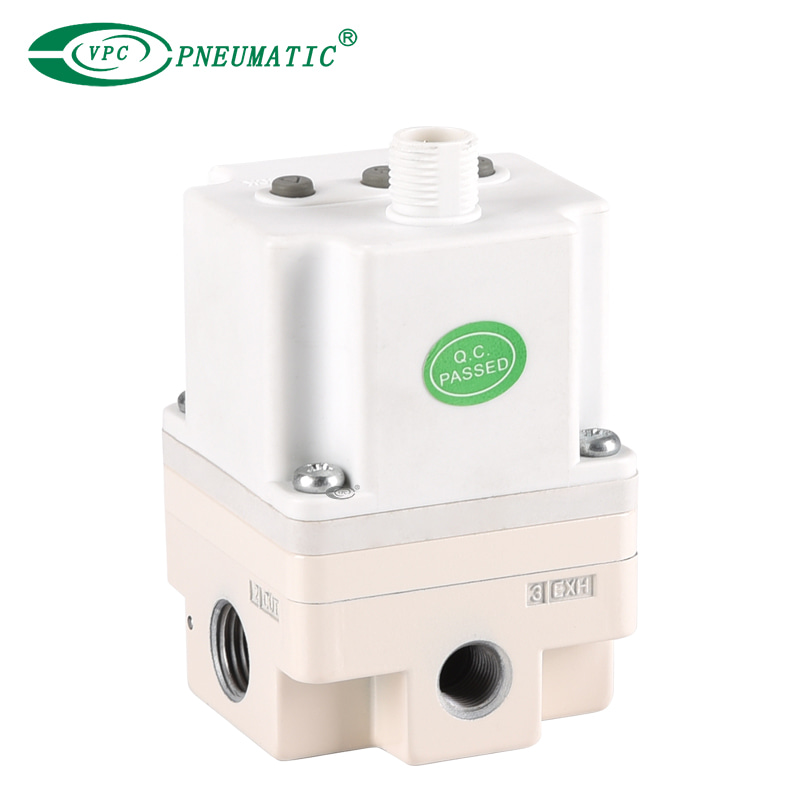

وصف المنتج
1) الوضع التناسبي الكهربائي، يحقق التحكم غير القطبي في ضغط المخرج.
2) يمكنها تحقيق التحكم عن بعد والتحكم في البرنامج.
3) بالمقارنة مع التحكم المتقطع، تم تبسيط النظام وتقليل المكونات بشكل كبير.
4) بالمقارنة مع الصمام الهيدروليكي النسبي، صغير الحجم، خفيف الوزن، هيكل مدمج، خفيف الوزن، منخفض التكلفة، لكن سرعة الاستجابة أبطأ بكثير من النظام الهيدروليكي، أكثر حساسية لتغيرات الحمل.
5) استهلاك منخفض للطاقة: أقل من 4 وات (نموذج الاتصال).
6) لا يوجد حريق ولا تلوث. وهو أقل تأثراً بتغير درجات الحرارة.
مواصفات المنتج
| نموذج | ITV101□*6) | ITV103□*6) | ITV105□*6) | |
| ITV201□ | ITV203□ | ITV205□ | ||
| ITV301□ | ITV303□ | ITV305□ | ||
| دقيقة.ضغط العرض | ضبط الضغط +0.1MPa | |||
| الأعلى.ضغط العرض | 0.2 ميجا باسكال | 1.0 ميجا باسكال | ||
| ضبط نطاق الضغط | 0.005 إلى 0.1 ميجاباسكال | 0.005 إلى 0.5 ميجا باسكال | 0.005 إلى 0.9 ميجا باسكال | |
| مزود الطاقة | الجهد االكهربى | 24VDC±10%، 12 إلى 15VDC | ||
| الاستهلاك الحالي | جهد مصدر الطاقة 24 فولت تيار مستمر: 0.12 أمبير أو أقل جهد مصدر الطاقة من 12 إلى 15 فولت تيار مستمر: 0.18 أمبير أو أقل | |||
| اشارة ادخال | النوع الحالي*1) | 4 إلى 20 مللي أمبير، 0 إلى 20 مللي أمبير (نوع الحوض) | ||
| نوع الجهد | 0 إلى 5 فولت تيار مستمر، 0 إلى 10 فولت تيار مستمر | |||
| إدخال محدد مسبقًا | 4 نقاط (مشترك سلبي)، 16 نقطة (لا يوجد قطبية مشتركة) | |||
| مقاومة المدخلات | النوع الحالي | 250Ω أو أقل*5) | ||
| نوع الجهد | حوالي 6.5 كيلو أوم | |||
| إدخال محدد مسبقًا | جهد إمداد الطاقة 24 فولت تيار مستمر: تقريبًا.4.7 كيلو أوم جهد إمداد الطاقة 12 فولت تيار مستمر: تقريبًا.2.0 كيلو أوم | |||
إشارة الخرج*2) (إخراج الشاشة) | خرج تشابهي | 1 إلى 5 فولت تيار مستمر (مقاومة الخرج: حوالي 1 كيلو أوم) 4 إلى 20 مللي أمبير (نوع الحوض) (مقاومة الخرج: 250 كيلو أوم أو أقل) دقة الإخراج ± 6% FS أو أقل | ||
| إخراج سويتش | مخرج جامع مفتوح NPN: بحد أقصى.30 فولت، 80 مللي أمبير مخرج جامع مفتوح PNP: بحد أقصى.80 مللي أمبير | |||
| الخطية | ±1% FS أو أقل | |||
| التباطؤ | 0.5% فس أو أقل | |||
| التكرار | ±0.5% FS أو أقل | |||
| حساسية | 0.2% فس أو أقل | |||
| خصائص درجة الحرارة | ±0.12%FS/°C أو أقل | |||
| عرض ضغط الإخراج*3) | دقة | ±2%FS±1 رقم أو أقل | ||
| الحد الأدنى | ميغاباسكال: 0.001، كجم ق/سم2: 0.01، شريط: 0.01، رطل لكل بوصة مربعة: 0.1*4), كيلو باسكال: 1 | |||
| درجة الحرارة المحيطة والسوائل | 0 إلى 50 درجة مئوية (بدون تكثيف) | |||
| نسيج | IP65 | |||
ملحوظة
*1) لا يتوفر نوع سلكين DC4 إلى 20 مللي أمبير.مطلوب جهد مصدر الطاقة (DC24V أو DC12 إلى 15V).
*2) حدد إما الإخراج التناظري أو إخراج التبديل.علاوة على ذلك، عند تحديد إخراج التبديل، حدد إما إخراج NPN أو إخراج PNP.
عند قياس الخرج التناظري ITV من DC1 إلى 5V، إذا كانت مقاومة الحمل أقل من 100 كيلو أوم، فإن الخرج التناظري
قد لا تتوفر دقة شاشة تصل إلى ±6% (الامتداد الكامل).المنتج بدقة تصل إلى ±6%
يتم توفيرها بناء على طلبك.يظل ضغط الإخراج غير متأثر.
*3) يتم ضبط ضبط القيم الرقمية مثل ضبط الصفر/الامتداد أو نوع الإدخال المحدد مسبقًا بناءً على الحد الأدنى.
وحدات لعرض ضغط الإخراج (على سبيل المثال 0.001 إلى 0.500MPa).لاحظ أنه لا يمكن تغيير الوحدة.
*4) الدقيقة.الوحدة لأنواع 0.9MPa (130psi) هي 1psi.
*5) قيمة الحالة التي لا تحتوي على دائرة تيار زائد.إذا تم توفير بدل لدائرة التيار الزائد، فإن الإدخال
تختلف المعاوقة حسب تيار الإدخال.هذا هو 350 أوم أو أقل لتيار دخل DC20mA.
*6) سلسلة ITV1000 عبارة عن مواصفات خالية من الشحوم (الأجزاء الملامسة للسوائل).
*7) تقتصر الخصائص المذكورة أعلاه على الحالة الثابتة.عندما يتم استهلاك الهواء على جانب الإخراج، قد يتقلب الضغط.

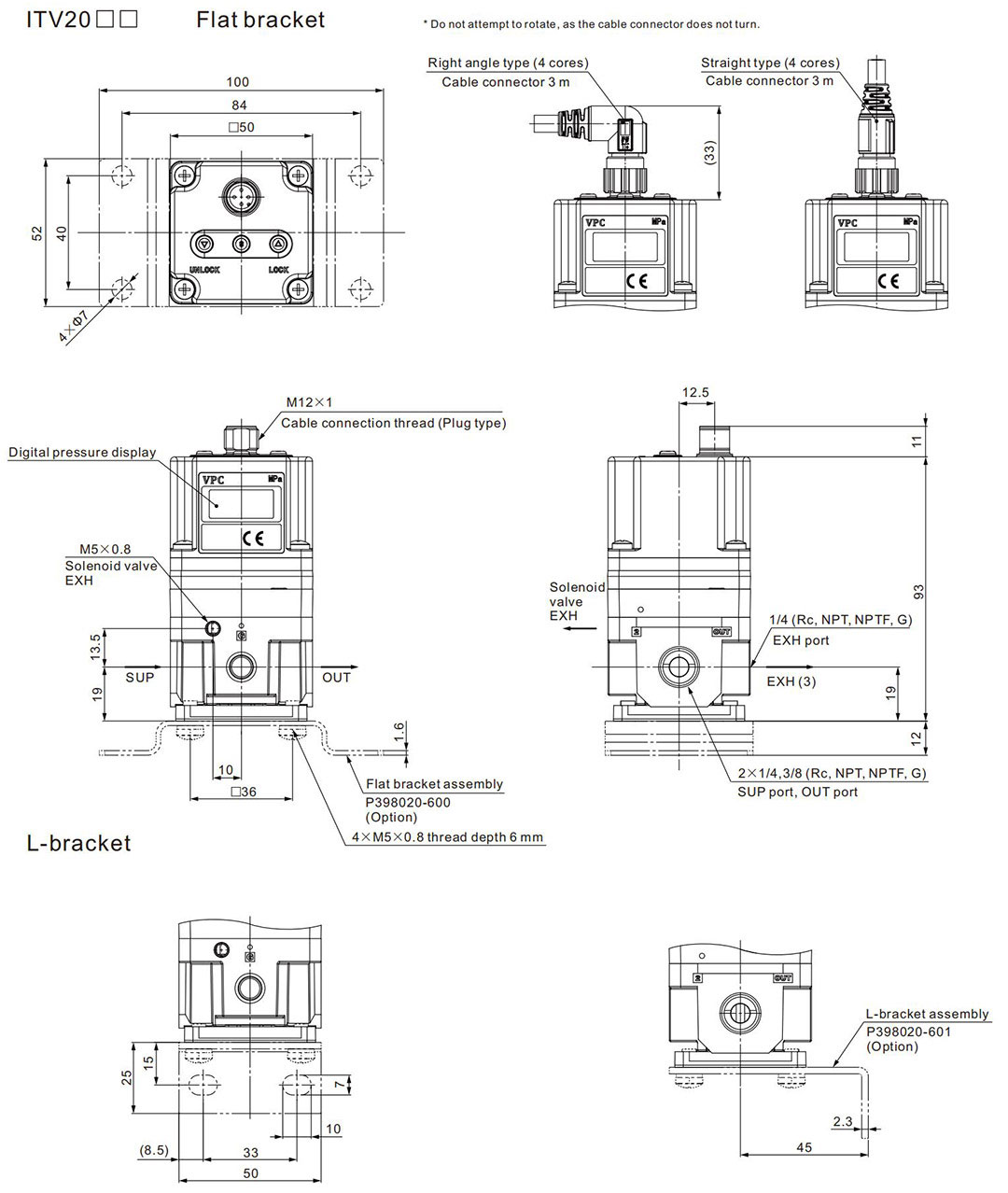

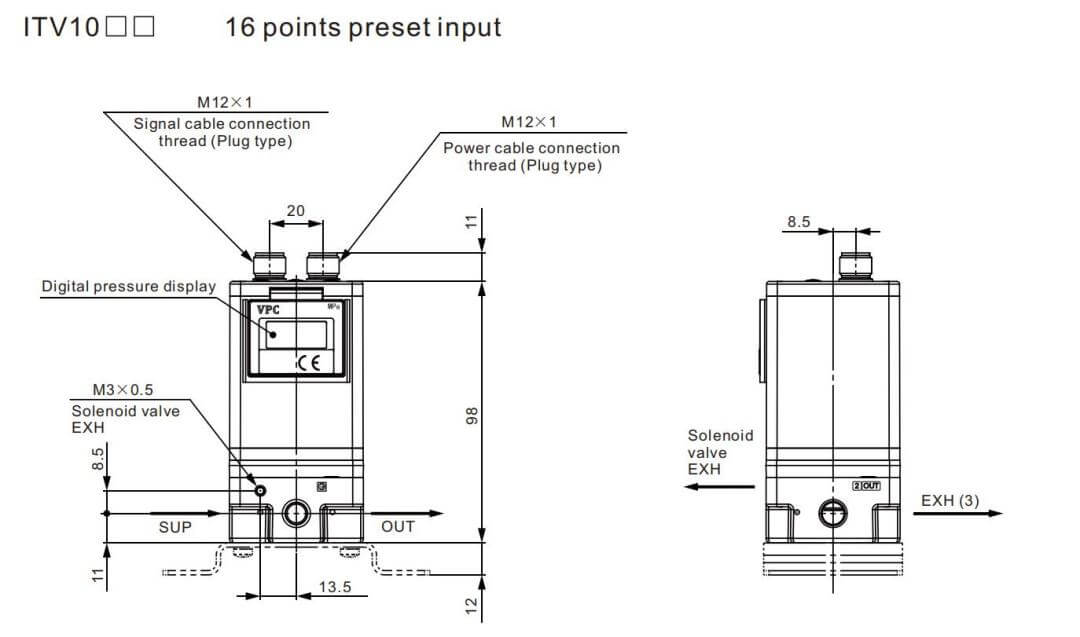

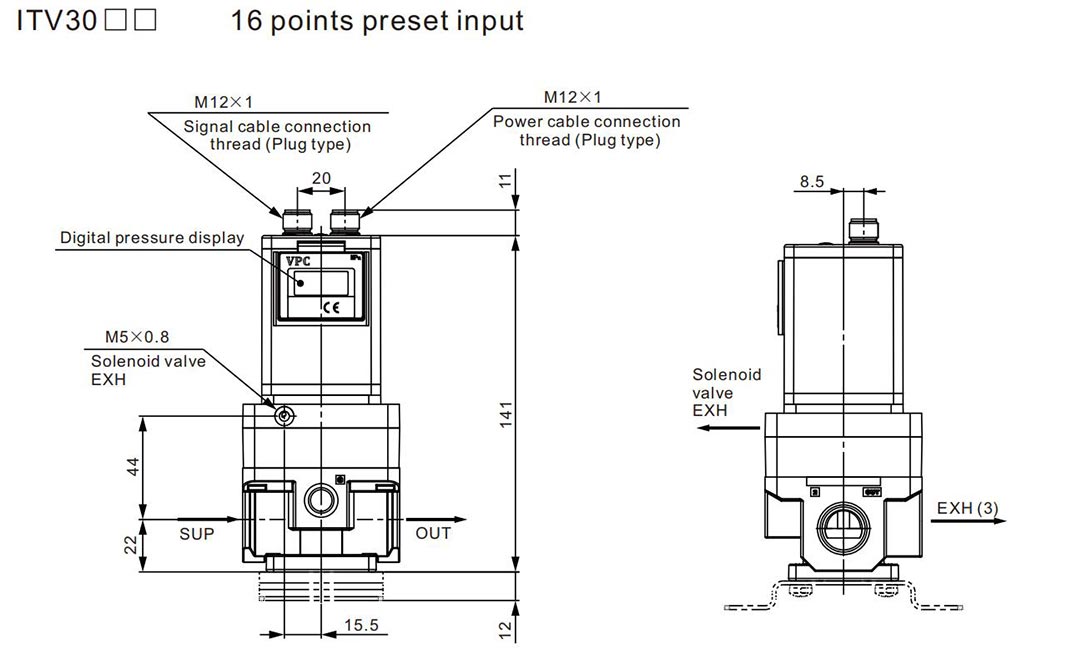

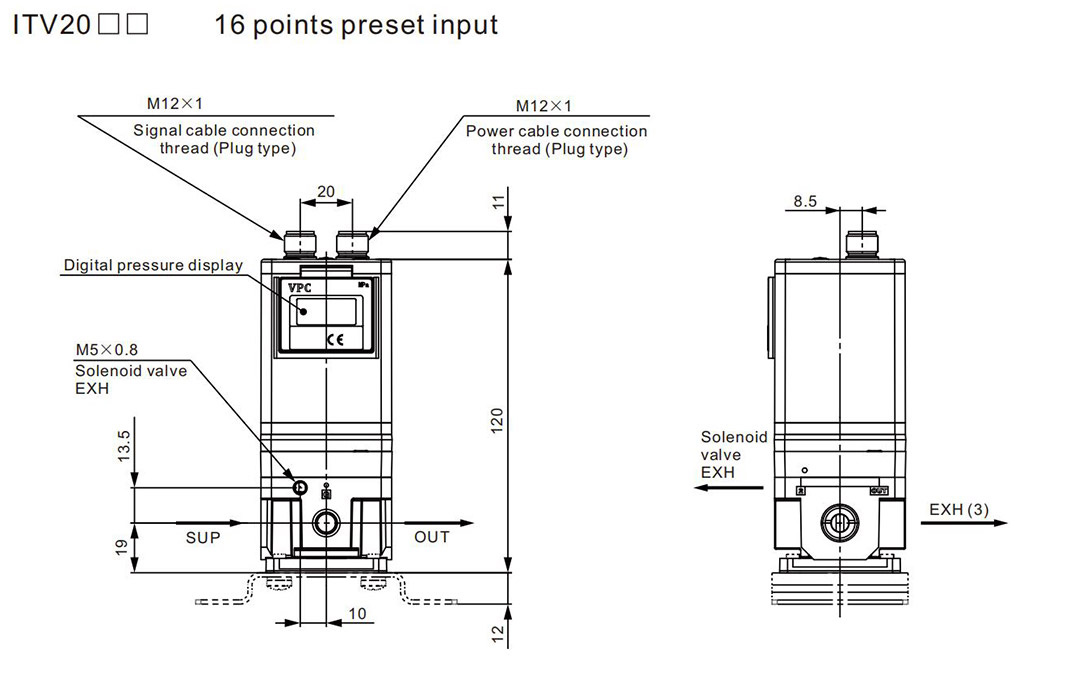

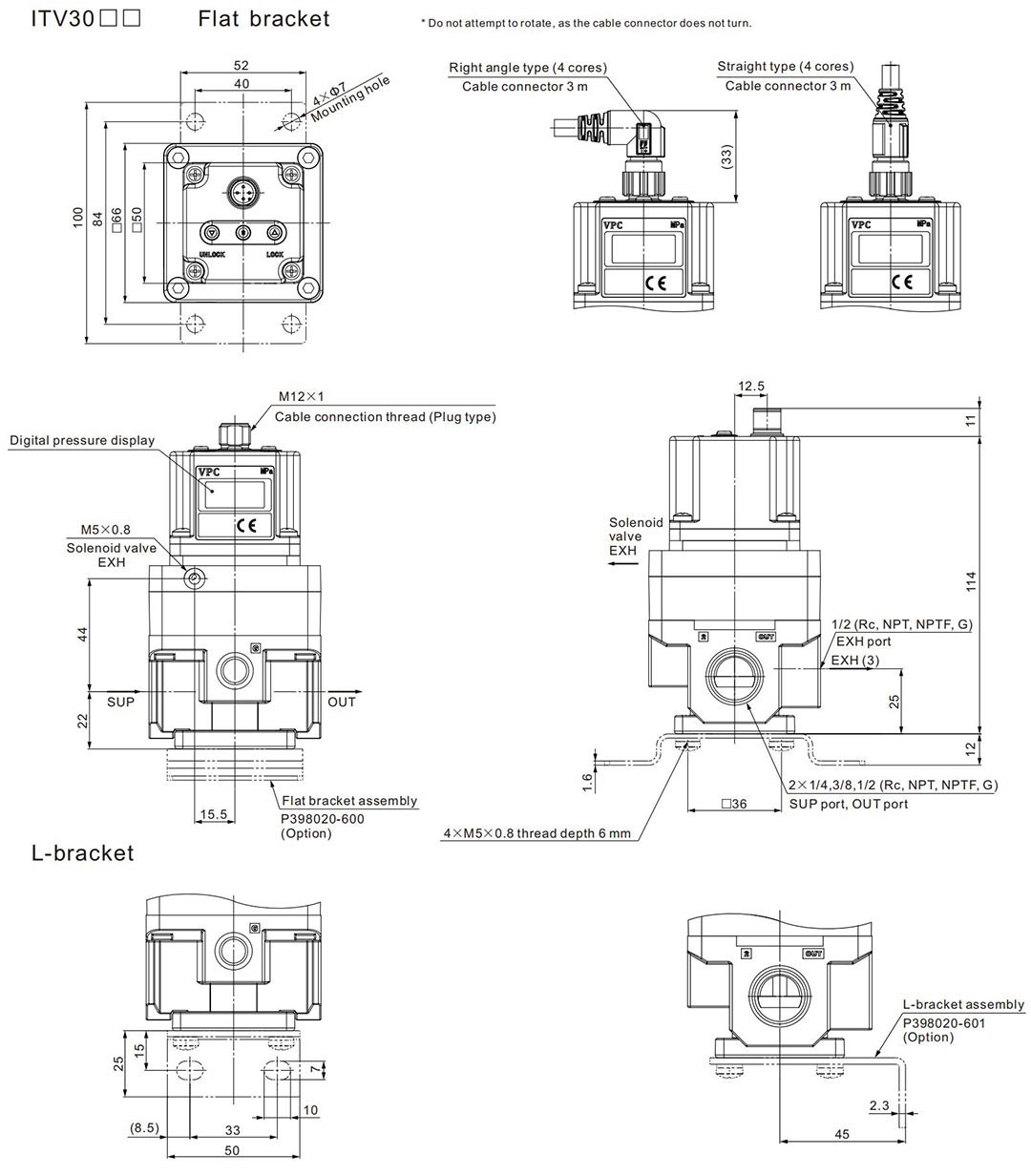

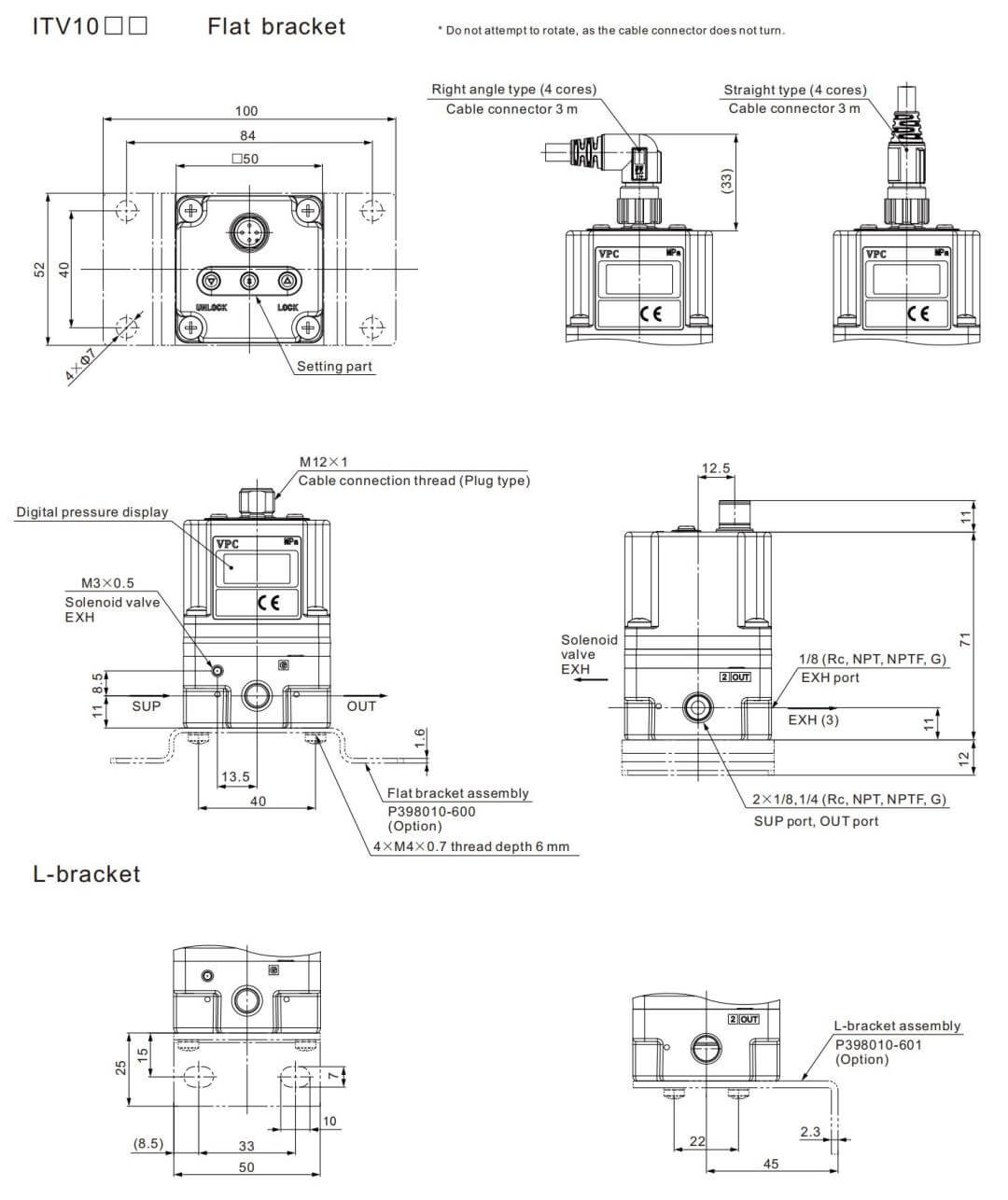

ابعاد المنتج
