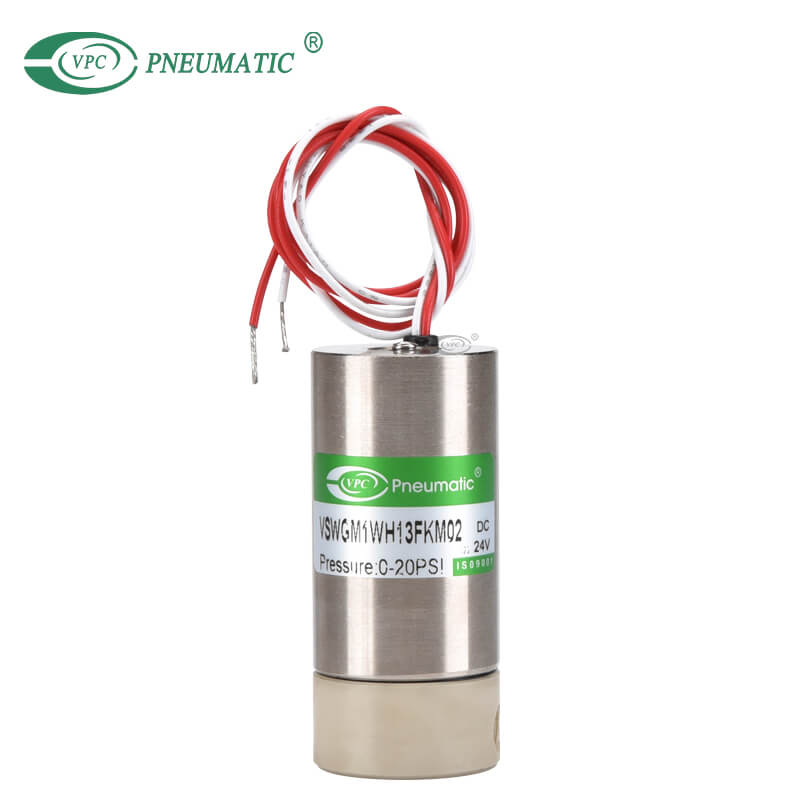

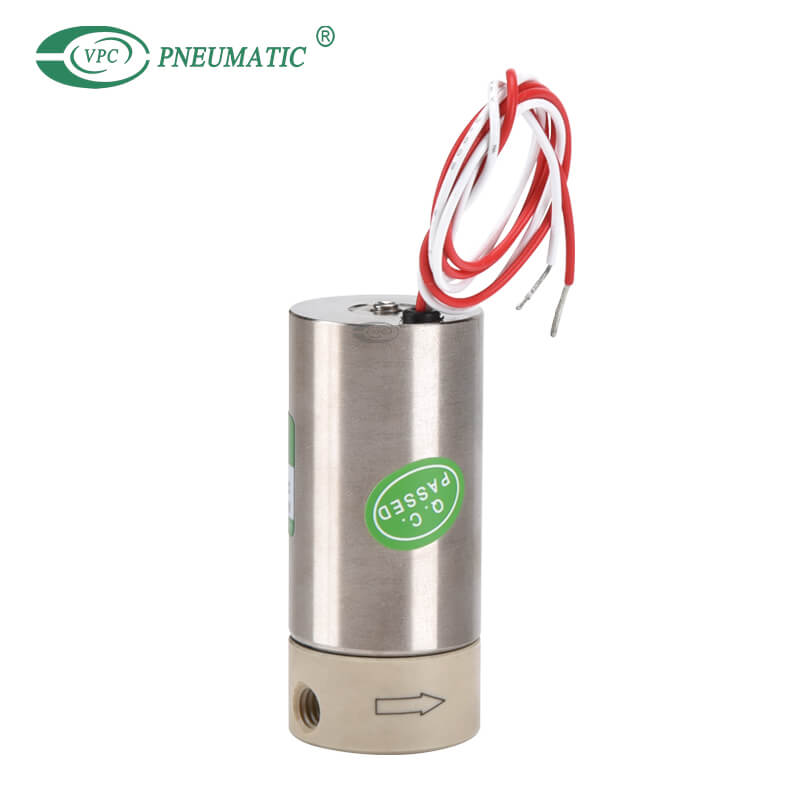

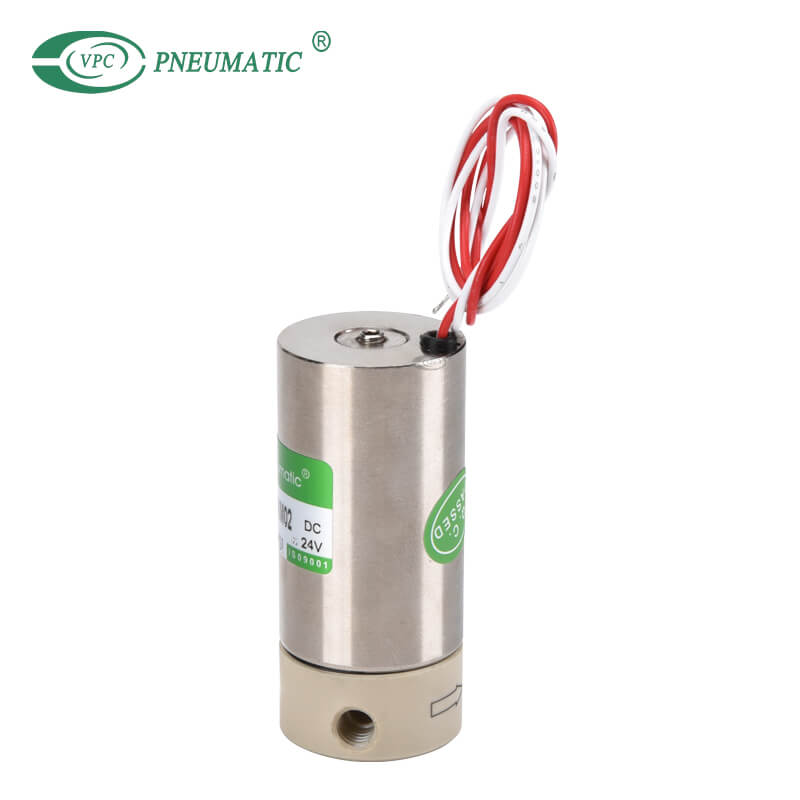

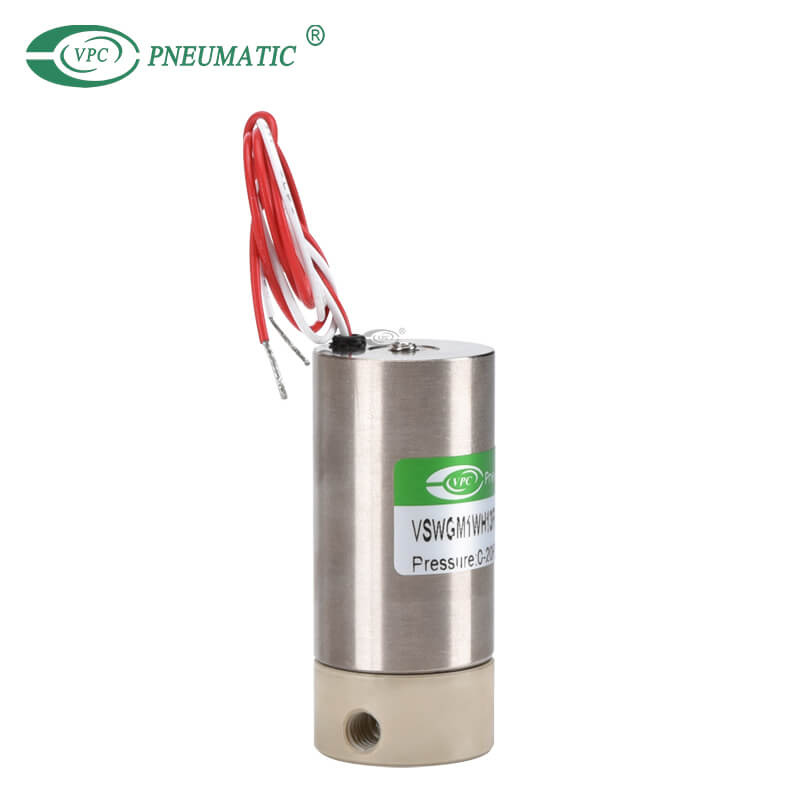

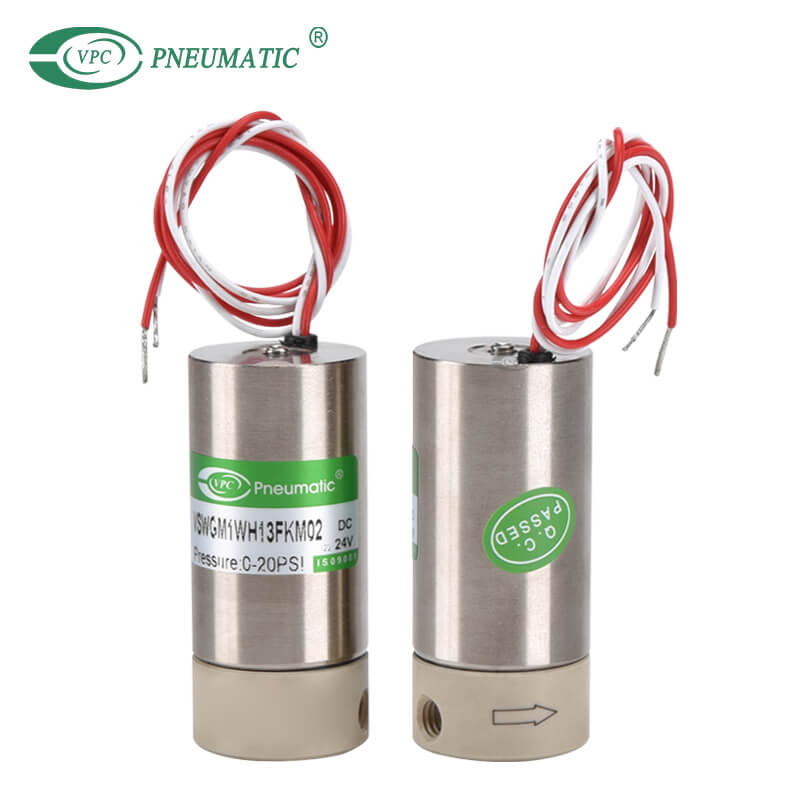

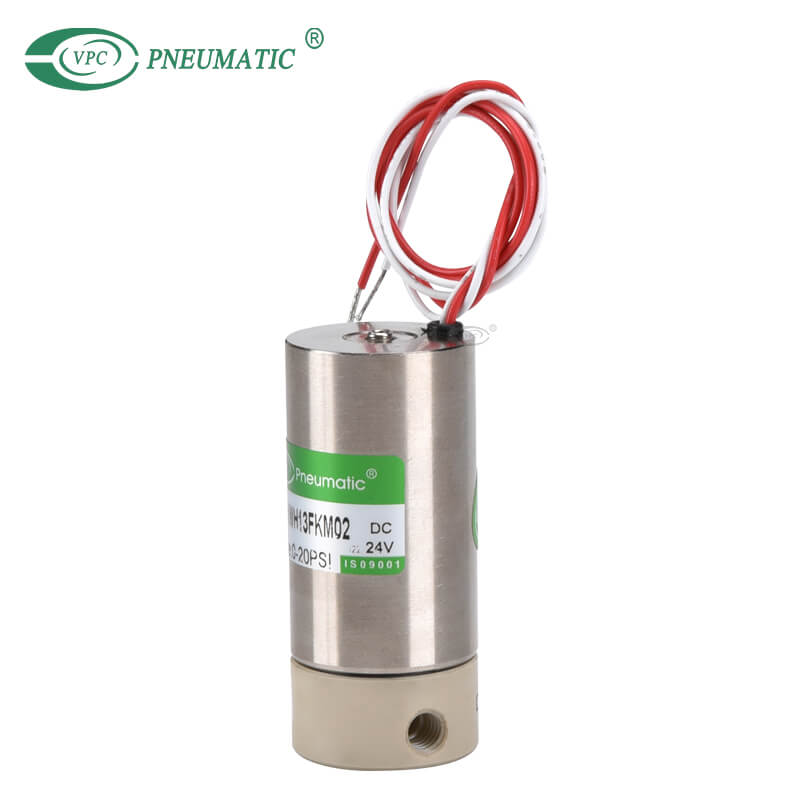

يفصل صمام الملف اللولبي VSWGM الحجاب الحاجز مرور السوائل والمشغل من خلال الحجاب الحاجز المرن ، ويتحكم المشغل في الحجاب الحاجز المرن للتحكم في مرور السائل.استخدام مواد وبوليمرات عالية الأداء لضمان أن السائل الذي يتعامل معه الصمام يكون دائمًا في بيئة خاملة للغاية ، وأن السائل لا يتلامس مع أي سطح معدني عند التدفق في الصمام.
VSWGM1WH13VKM02
VPC Pneumatic
8412909000
طرق: | |
---|---|
محطات على مشعب: | |
توافر الحالة: | |
وصف المنتج
يمكن استخدام صمام الملف اللولبي المصغر VSWGM منخفض الطاقة ، وصغر الحجم ، وسهل الدمج ، على نطاق واسع في الأدوات الطبية والصيدلانية والتحليلية وغيرها من الصناعات.
VSWGM 1① W② H③ 13④ V⑤ K⑥ M⑦ 02⑧ □
① أسلوب التحكم | 1: إغلاق عادي |
② نوع الملف | W: ملف الإسكان المعدني الطائر |
③ فئة الملف | H: H class |
④ الجهد القياسي | 12: DC12V 13: DC24V |
⑤ مادة مانعة للتسرب | الخامس: فيتون ه: EPDM F: بعثة تقصي الحقائق |
⑥ جسم الصمام | K: نظرة خاطفة T: PTFE 3: SS316 |
⑦ حجم المفصل | م: م 6 |
⑧ فتحة | C2: 1.5 مم O2: 2.0 مم C3: 2.5 مم O3: 3.0 مم |
مواصفات المنتج
وسط العمل | حمض ، قلوي ، سائل فائق النقاء ، إلخ. |
درجة حرارة العمل | 0 ~ 65 ℃ |
جسم الصمام | نظرة خاطفة ، PTFE ، SS316 |
الجهد القياسي | DC24V ، DC12V ، إلخ. |
مجال الجهد الكهربائي | ± 10٪ |
قوة | 3.8 واط |
مادة الختم | يمكن استخدام VITON و EPDM و FFKM وما إلى ذلك للتحكم في تبديل السوائل المختلفة |
حجم المفصل | م 6 |
نوع الملف | نوع الرصاص الطائر (قياسي 350 مم) |
طريقة التثبيت | وفقًا لسهم اتجاه التدفق على الصمام ، من الأفضل تثبيت الملف لأعلى وأفقياً لزيادة عمر الخدمة والموثوقية. |

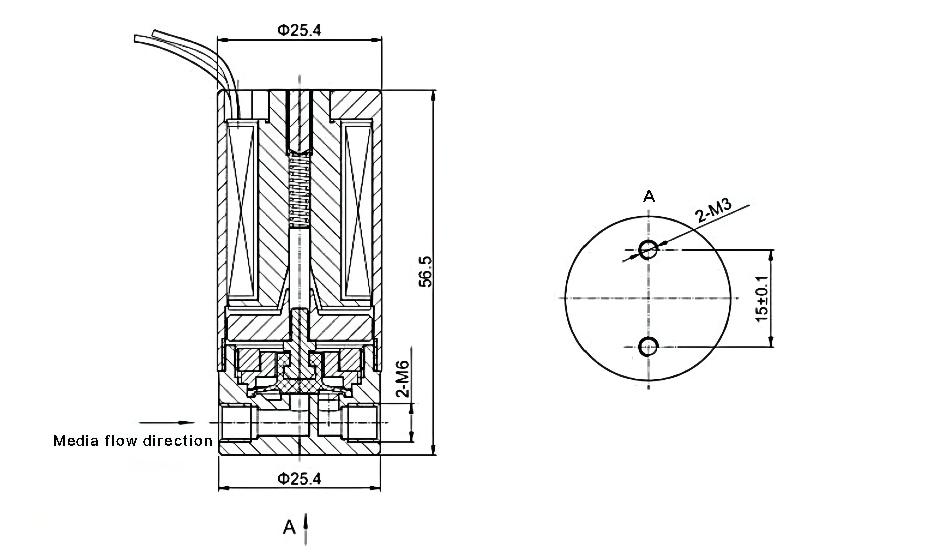

الأبعاد الرئيسية
حجم الميناء | فوهة (مم) | قيمة السيرة الذاتية | فرق الضغط (PSI) | نوع الملف | فئة الملف | قوة (W) | كود النموذج (DC24V) | |
دقيقة.الضغط | الأعلى.ضغط العمل | |||||||
م 6 | 1.5 | 0.04 | 0 | 30 | W | H | 3.8 | VSWGM1WH13VKMC2 |
VSWGM1WH13VTMC2 | ||||||||
VSWGM1WH13V3MC2 | ||||||||
VSWGM1WH13EKMC2 | ||||||||
VSWGM1WH13ETMC2 | ||||||||
VSWGM1WH13E3MC2 | ||||||||
VSWGM1WH13FKMC2 | ||||||||
VSWGM1WH13FTMC2 | ||||||||
2.0 | 0.06 | 0 | 20 | W | H | 3.8 | VSWGM1WH13VKM02 | |
VSWGM1WH13VTM02 | ||||||||
VSWGM1WH13V3M02 | ||||||||
VSWGM1WH13EKM02 | ||||||||
VSWGM1WH13ETM02 | ||||||||
VSWGM1WH13E3M02 | ||||||||
VSWGM1WH13FKM02 | ||||||||
VSWGM1WH13FTM02 | ||||||||
2.5 | 0.08 | 0 | 15 | W | H | 3.8 | VSWGM1WH13VKMC3 | |
VSWGM1WH13VTMC3 | ||||||||
VSWGM1WH13V3MC3 | ||||||||
VSWGM1WH13EKMC3 | ||||||||
VSWGM1WH13ETMC3 | ||||||||
VSWGM1WH13E3MC3 | ||||||||
VSWGM1WH13FKMC3 | ||||||||
VSWGM1WH13FTMC3 | ||||||||
3.0 | 0.1 | 0 | 10 | W | H | 3.8 | VSWGM1WH13VKM03 | |
VSWGM1WH13VTM03 | ||||||||
VSWGM1WH13V3M03 | ||||||||
VSWGM1WH13EKM03 | ||||||||
VSWGM1WH13ETM03 | ||||||||
VSWGM1WH13E3M03 | ||||||||
VSWGM1WH13FKM03 | ||||||||
VSWGM1WH13FTM03 |
