بيت / منتجات / صمام الملف اللولبي / صمام الملف اللولبي المصغر / صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way
صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way
صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way

loading

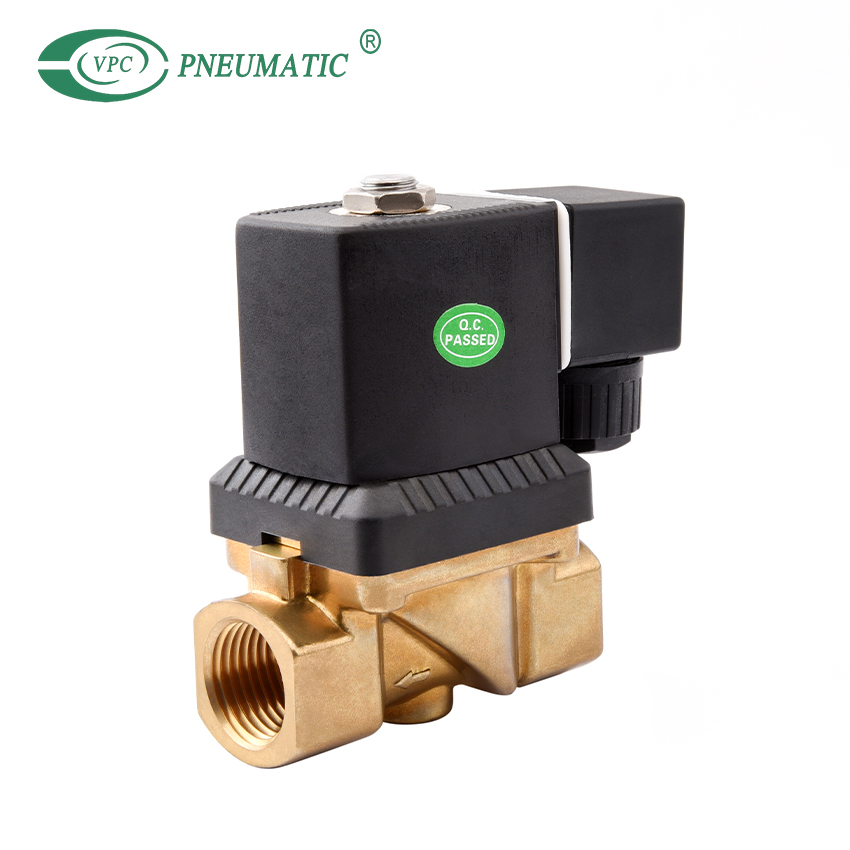

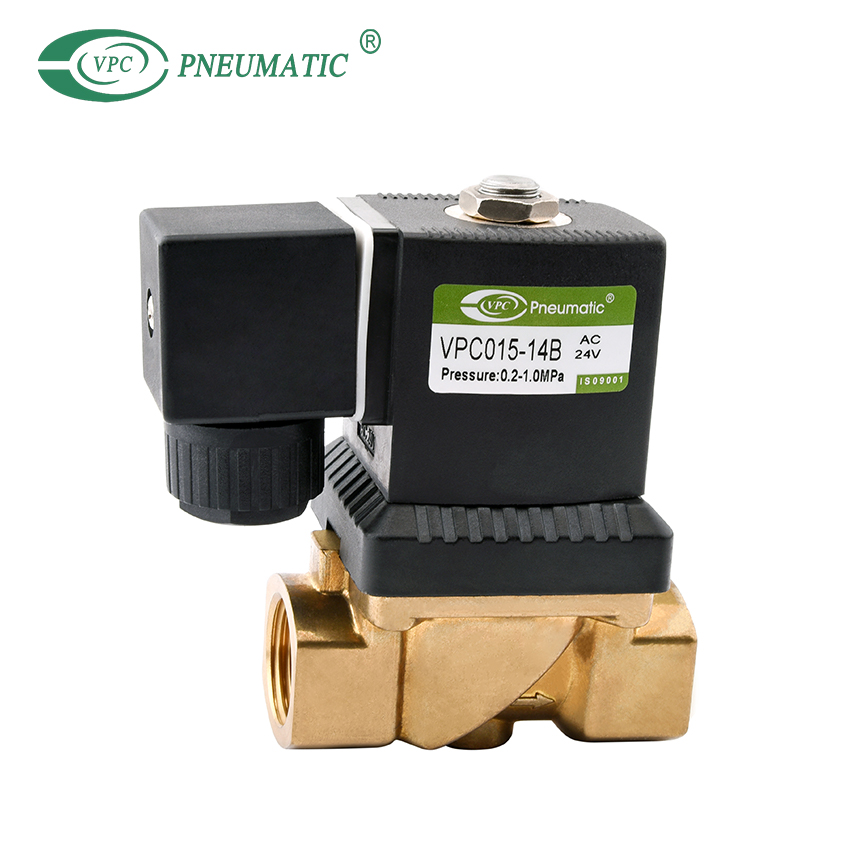

صمام الملف اللولبي ذو التمثيل المباشر من سلسلة VPC 2/2way

حصة ل:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. إغلاق عادي، الجسم المتوفر: نحاس، SS304 SS316.
  2. تتوفر أختام متعددة لوسائط مختلفة.
  3. نطاق واسع من 1/8 بوصة إلى 1/2 بوصة، مع خيط G.

  • VPC2201-06

  • VPC Pneumatic

  • 8481804090

وسيط العمل:
الهواء والماء والسوائل المحايدة
نوع التحكم:
إغلاق عادي
درجة حرارة العمل:
-10 إلى 80 درجة مئوية
درجة الحرارة المحيطة:
-10 إلى 50 درجة مئوية
مادة الجسم:
نحاس
توافر الحالة:
رسالتك سلة الاستفسارات

وصف المنتج

■ ميزة المنتج

1. صمام الملف اللولبي ذو الفعل المباشر والمغلق عادة من النوع 2/2.حساسيتها العالية تسمح لها بتغيير الاتجاه بسرعة.

2. صمام الفتحة الصغير ذو التمثيل المباشر له فتحة من 1 إلى 14 مم.

3. ملف مقاوم للانفجار، وملفات/موصل تبريد موفر للطاقة، ومفتاح توقيت اختياري.

4. إنها مدمجة وصغيرة وخفيفة الوزن.سهلة التركيب والتفكيك.

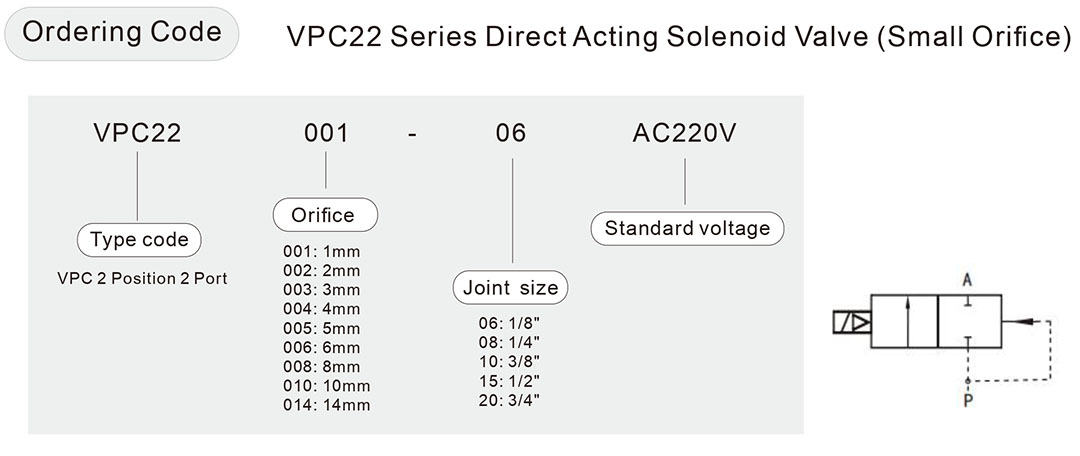

■ رمز

صمام الملف اللولبي ذو التمثيل المباشر

مواصفات المنتج

نوع التمثيلنوع التمثيل المباشر
نوع التحكمإغلاق عادي
نوع موضوعG (قياسي)، NPT، اتصال لوحة Rc (اختياري)
وسيلة العملالهواء والماء والسوائل المحايدة
اللزوجة المتوسطة≥21 ملم2/s
جسم الصمامنحاس
مادة الختمNBR (قياسي)، FKM، EPDM (اختياري)
درجة حرارة العملNBR: -10~80C FKM: -10~110°C EPDM: -20~120C
درجة الحرارة المحيطة-10~50 درجة مئوية (مقاومة للانفجار: -20~40 درجة مئوية)
الفولطيةتيار متردد 220 فولت (50-60 هرتز)، تيار مستمر 24 فولت (0 هرتز)
مجال الجهد الكهربائي± 10%
نسيجIP65
تصاعدأبقِ الملف متجهًا للأعلى
خياريملفات/موصل مقاوم للانفجار، وموفر للطاقة، ومفتاح توقيت

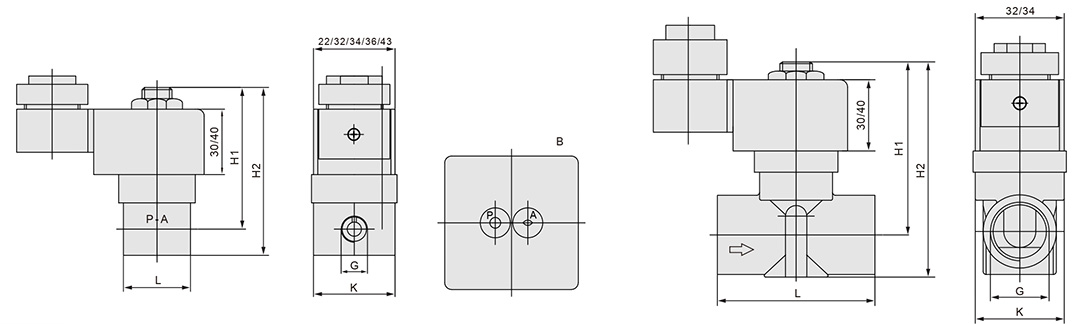

الأبعاد الرئيسية

صمام الملف اللولبي 2/2

نموذج حجم المفصل (ز) فتحة (مم) قيمة كيلو فولت (م³/ساعة) ضغط العمل  (ميجا باسكال) الأبعاد الرئيسية
L K H1 H2
VPC2201-06 1/8 1 0.02 0 ~ 0.8 20 25 49 56
VPC2201-06A 1/8 1 0.02 0 ~ 0.4 32 32 59 67
VPC2202-06 1/8 2 0.09 0~1.0 32 32 51 58
VPC2202-06A 1/8 2 0.09 0~2.5 32 32 61 68
VPC2202-06B 1/8 2 0.09 0~4.0 32 32 61 68
VPC2203-06 1/8 3 0.2 0 ~ 0.4 32 32 51 58
VPC2203-06A 1/8 3 0.2 0~1.0 32 32 61 68
VPC2203-06B 1/8 3 0.2 0~2.5 32 32 61 68
VPC2202-08 1/4 2 0.09 0~1.0 46 32 51 60
VPC2202-08A 1/4 2 0.09 0~2.5 46 32 61 70
VPC2202-08B 1/4 2 0.09 0~4.0 46 32 61 70
VPC2203-08 1/4 3 0.2 0 ~ 0.4 46 32 51 60
VPC2203-08A 1/4 3 0.2 0~1.0 46 32 61 70
VPC2203-08B 1/4 3 0.2 0~2.5 46 32 61 70
VPC2204-08 1/4 4 0.3 0 ~ 0.1 46 32 51 60
VPC2204-08A 1/4 4 0.3 0 ~ 0.6 46 32 61 70
VPC2204-08B 1/4 4 0.3 0~1.0 46 32 61 70
VPC2204-10A 3/8 4 0.3 0 ~ 0.6 55 32 73 87
VPC2204-10B 3/8 4 0.3 0~1.0 55 32 73 87
VPC2205-10A 3/8 5 0.47 0 ~ 0.25 55 32 73 87
VPC2205-10B 3/8 5 0.47 0 ~ 0.6 55 32 73 87
VPC2206-10A 3/8 6 0.68 0 ~ 0.16 55 32 73 87
VPC2206-10B 3/8 6 0.68 0 ~ 0.4 55 32 73 87
VPC2208-10A 3/8 8 1.2 0 ~ 0.1 55 32 73 87
VPC2208-10B 3/8 8 1.2 0 ~ 0.25 55 32 73 87
VPC2210-15A 1/2 10 1.9 0 ~ 0.06 55 32 73 87
VPC2210-15B 1/2 10 1.9 0 ~ 0.16 55 32 73 87
VPC2204-15A 1/2 4 0.3 0 ~ 0.6 55 32 73 87
VPC2204-15B 1/2 4 0.3 0~1.0 55 32 73 87
VPC2205-15A 1/2 5 0.47 0 ~ 0.25 55 32 73 87
VPC2205-15B 1/2 5 0.47 0 ~ 0.6 55 32 73 87
VPC2206-15A 1/2 6 0.68 0 ~ 0.16 55 32 73 87
VPC2206-15B 1/2 6 0.68 0 ~ 0.4 55 32 73 87
VPC2208-15A 1/2 8 1.2 0 ~ 0.1 55 32 73 87
VPC2208-15B 1/2 8 1.2 0 ~ 0.25 55 32 73 87
VPC2214-15A 1/2 14 2.2 0 ~ 0.025 58 41 79.5 95
VPC2214-15B 1/2 14 2.2 0 ~ 0.04 58 41 79.5 95
VPC2214-20A 3/4 14 2.2 0 ~ 0.025 58 41 79.5 95
VPC2214-20B 3/4 14 2.2 0 ~ 0.04 58 41 79.5 95
