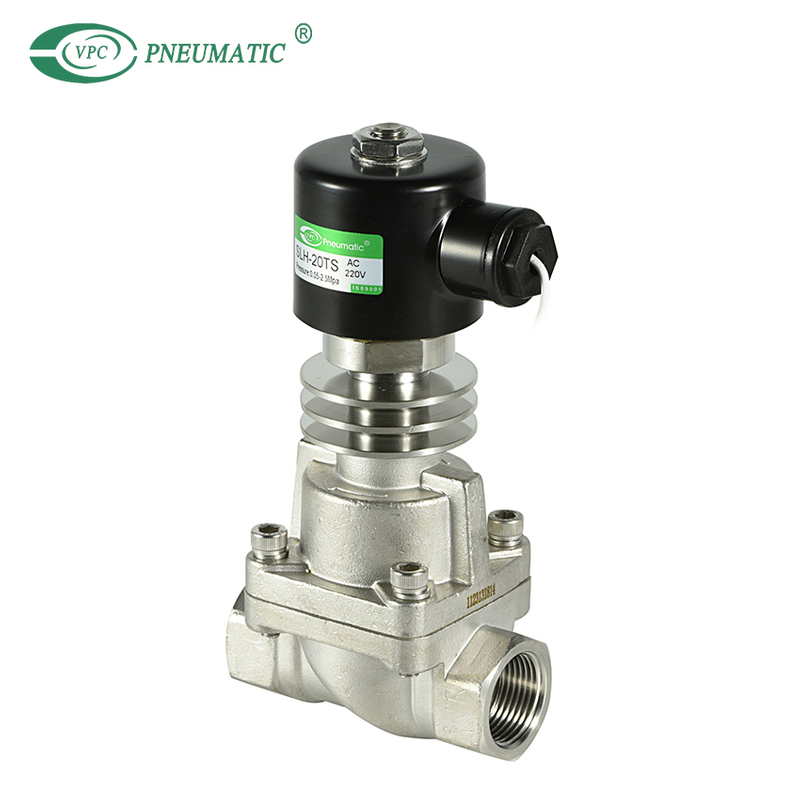

SLH15-T-10L
VPC Pneumatic
8481804090
وسيط العمل: | |
---|---|
درجة حرارة العمل: | |
ضغط العمل: | |
مادة الجسم: | |
نوع التمثيل: | |
توافر الحالة: | |
وصف المنتج
مواصفات المنتج
* نوع الملف: غلاف معدني قياسي من الفئة H ، أسلاك من الرصاص (نوع W) ؛
* درجة حرارة متوسطة: 5 ° C ~ 250 ° C (أختام تيلفون + معدن) ؛
* وسيط العمل: بخار ، زيت موصل للحرارة ، إلخ (الرجاء الاختيار وفقًا للأختام ذات الصلة) ؛
* الإجراء: صمام الملف اللولبي للهيكل التجريبي.بدأت بضغط العملية ؛
* مادة الجسم: ستانلس ستيل.
حجم المفصل (G) | فوهة (مم) | قيمة السيرة الذاتية | فرق الضغط (بار) | أقصى درجة حرارة للسائل (℃) | البعد الخارجي | رمز النموذج | ||
دقيقة.ضغط | ماكس ضغط العمل | |||||||
زيت موصل للحرارة | بخار | LXWXH AXBXH | ||||||
3/8 بوصة | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75 × 52 × 159 | SLH10T-15LS |
1/2 ' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75 × 52 × 159 | SLH-15TS |
3/4 ' | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85 × 60 × 171 | SLH-20TS |
1 ' | 25 | 12 | 0.5 | 16 | 16 | 250 | 100 × 70 × 178 | SLH-25TS |
1-1 / 4 ' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120 × 90 × 198 | SLH-35TS |
1-1 / 2 ' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120 × 90 × 198 | SLH-40TS |
2 ' | 50 | 45 | 0.5 | 16 | 16 | 250 | 150 × 110 × 220 | SLH-50TS |

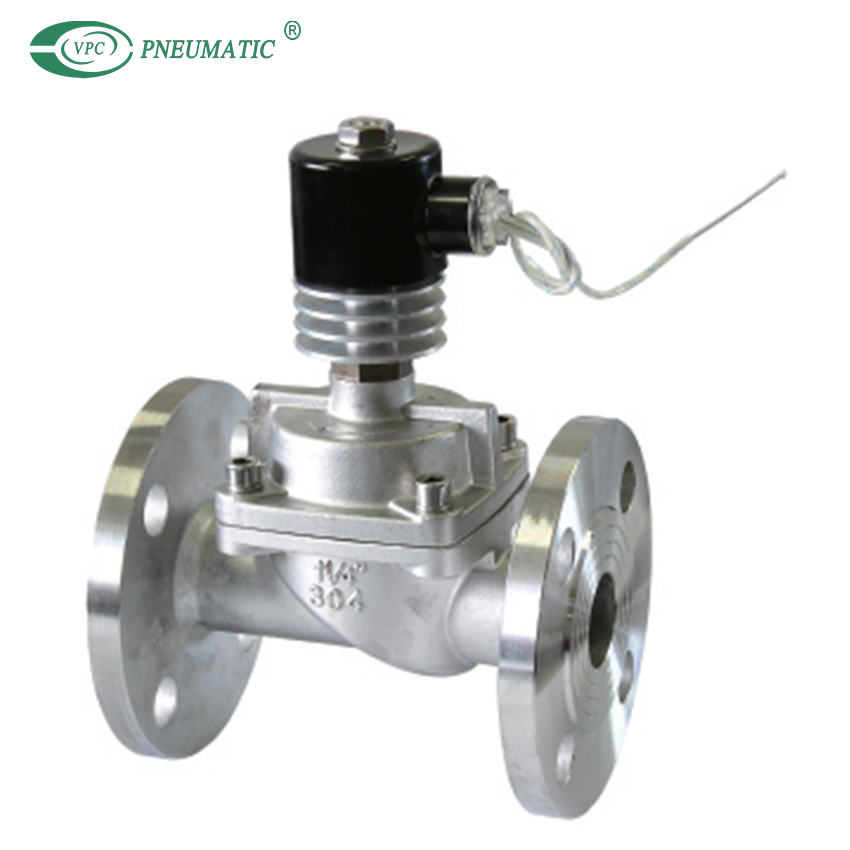

اتصال شفة | 25 | 12 | 0.5 | 16 | 16 | 250 | انظر القائمة التالية | SLHFT-25LS |
32 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-32LS | ||
40 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-40LS | ||
50 | 45 | 0.5 | 16 | 16 | 250 | SLHFT-50LS |

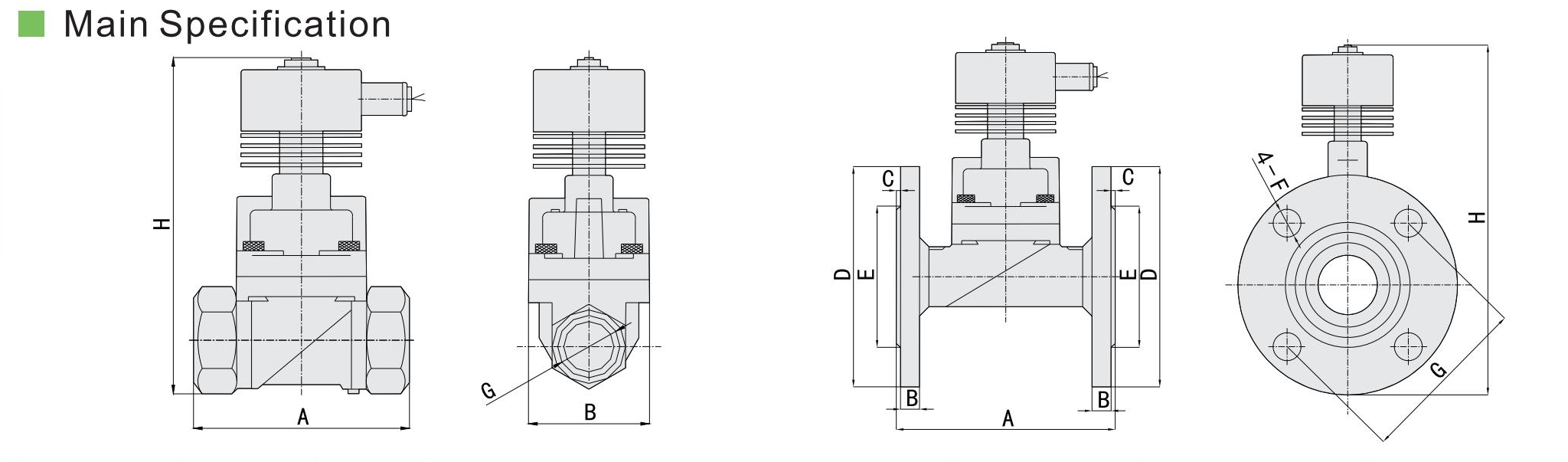

قائمة تحديد اتصال شفة
نموذج | A | B | C | Ф د | ФE | Ф F. | ФG | H |
DN25 | 134 | 13 | 2 | 110 | 58 | 14 | 80 | 215 |
DN32 | 160 | 15 | 2 | 135 | 76 | 18 | 100 | 230 |
DN40 | 160 | 15 | 2 | 145 | 84 | 18 | 125 | 235 |
DN50 | 200 | 16 | 2 | 155 | 88 | 18 | 125 | 280 |
