وصف المنتج
معالجة الضغط القوية
تم تصنيف هذا التركيب لضغوط العمل حتى 870 رطل ، وهو مصمم للأداء المستقر في الأنظمة الهوائية أو السوائل ذات الضغط العالي.
بناء نحاس متين
مصنوعة من النحاس الصناعي من الدرجة الصناعية ، مما يوفر مقاومة ممتازة للتآكل والاهتزاز والارتداء الميكانيكي.

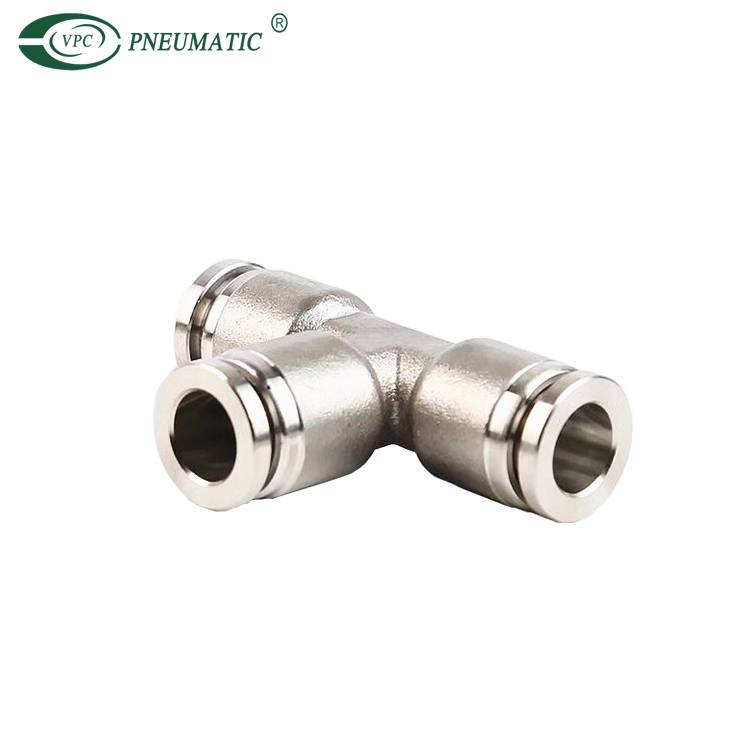

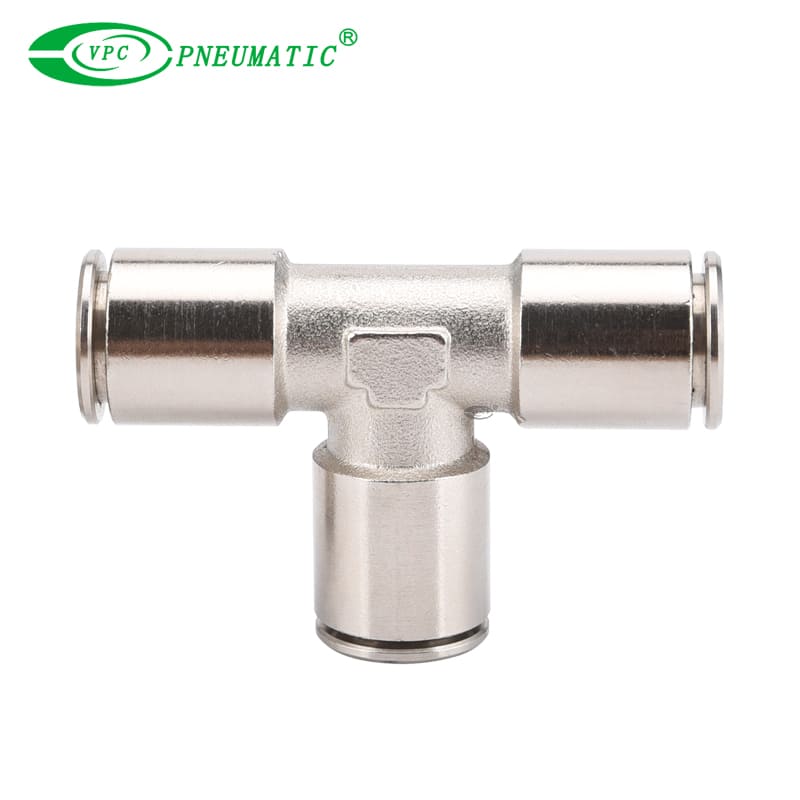

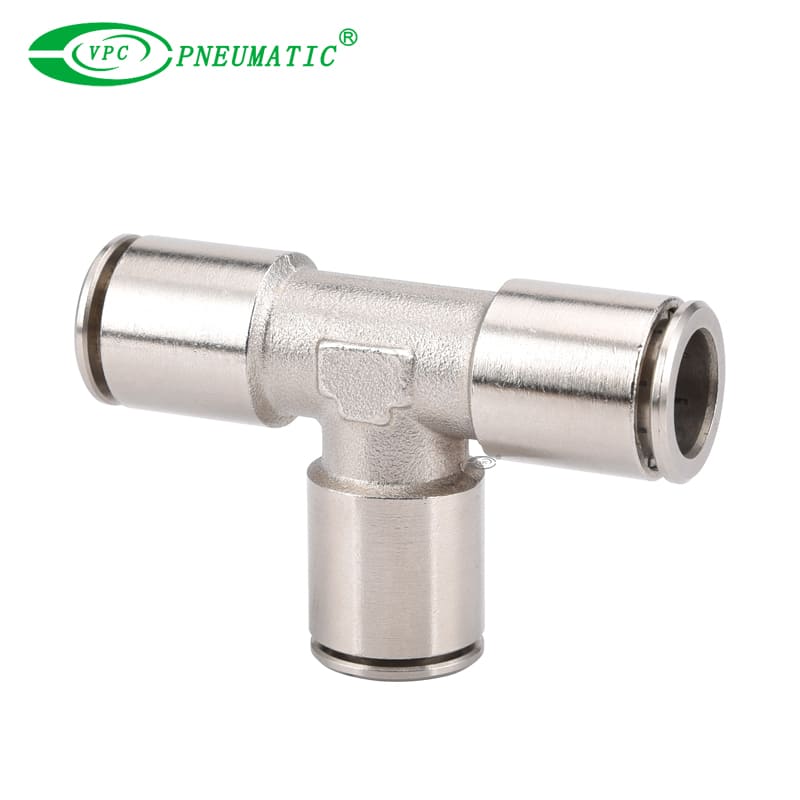

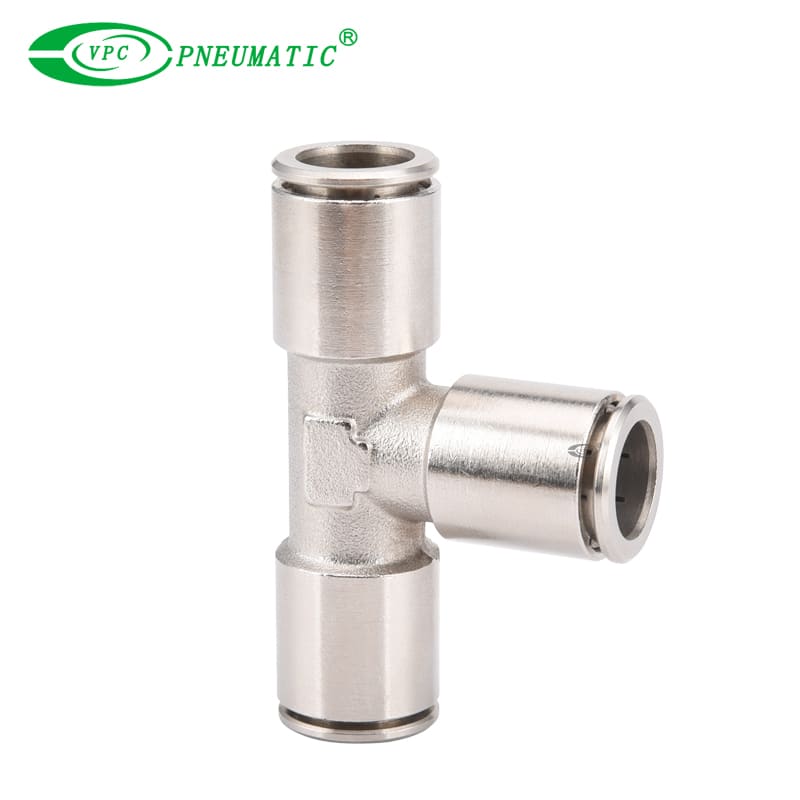

تصميم T-type
ينقسم أو إعادة توجيه بكفاءة داخل الدوائر الهوائية المحصورة ، وهو مثالي لتخطيطات النظام المدمجة.
ترابط الدقة
تشكل التحمل الضيق لضمان اتصالات آمنة وخالية من التسرب ؛ متوفر في خيارات مؤشر ترابط NPT أو BSPT.
عامل الشكل المدمج
تم تصميمه للتركيبات الموفرة للمساحة دون المساس بسلالة التدفق أو القوة الميكانيكية.
التطبيقات
أنظمة التحكم الهوائية ذات الضغط العالي
الأتمتة الصناعية والآلات
مقاعد الاختبار الهيدروليكية
أنظمة تعليق السيارات والخدمة الشاقة
ضواغط الهواء وأنظمة الفراغ
تجميعات OEM مخصصة تتطلب موصلات ذات ضغط عالي موثوق بها

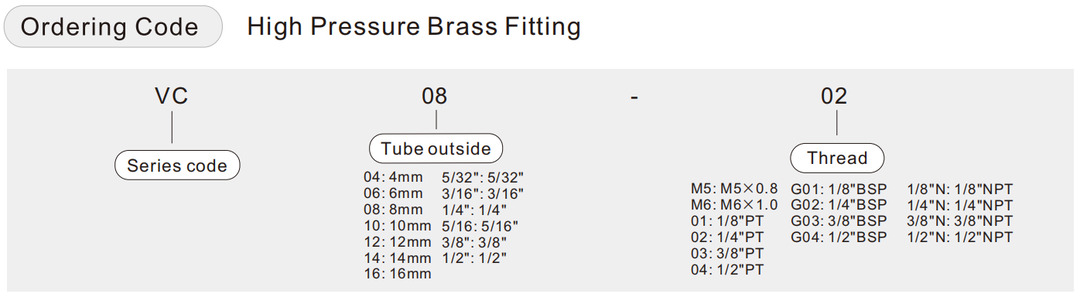

■ حجم الأنبوب
| أنبوب (مقياس) | أنبوب (بوصة) | ||||||||||||
| شفرة | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| أنبوب بالخارج | ф4 | ф6 | ф8 | ф10 | ф12 | ф14 | ф16 | ф5/32 | ф3/16 | ф1/14 | ф5/16 | ф3/8 | ф1/2 |
■ الموضوع
| الموضوع (مقياس) | ||||||||
| شفرة | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| خيط | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| 55 ° موضوع (ص) | |||||
| شفرة | 01 | 02 | 03 | 04 | 06 |
| خيط | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| الموضوع (UNF) | الخيط الأمريكي 60 درجة | |||||
| شفرة | U10 | 01n | 02n | 03n | 04n | 06n |
| خيط | 10-32unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
مواصفات المنتج
| وسيط العمل | الهواء والماء |
| الأعلى. ضغط العمل | 6 ميجا باسكال (870 رطل) |
| درجة حرارة العمل | -20 إلى 70 ℃ |
| أنبوب قابل للتطبيق | PA11 ، PA12 ، PA6 ، PU (98 Shore A) |
| نموذج | حجم الأنبوب (مم) |
| VE04 | 4 |
| VE06 | 6 |
| VE08 | 8 |
| VE10 | 10 |
| VE12 | 12 |
| VE14 | 14 |
| VE16 | 16 |
