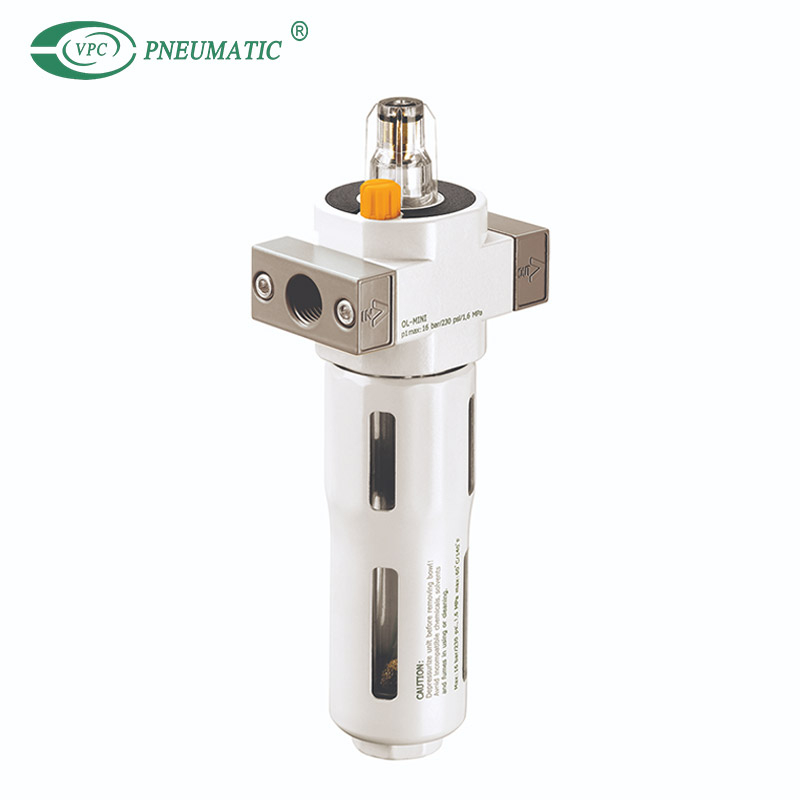

OL-MIDI
VPC Pneumatic
8421399000
وسيط العمل: | |
---|---|
نوع التثبيت: | |
درجة حرارة العمل: | |
ضغط العمل: | |
موقف التجميع: | |
دقة: | |
توافر الحالة: | |
وصف المنتج
1. يقوم جهاز التشحيم المباشر ذو الكثافة الثابتة بإضافة كمية منتظمة من الزيت إلى الهواء المضغوط.يحافظ الصمام على محتوى رذاذ الزيت بما يتناسب مع تدفق الزيت المضغوط.
2. يحدث انخفاض الضغط عندما يقوم تدفق الهواء من خلال كوب زيت تغذية البصر بتوصيل الزيت من الوعاء إلى مؤشر زيت البصر.يتدفق قطرة الزيت إلى قناة الهواء عندما يتم تفتيتها.
3. يتم التحكم في معدل تنقيط الزيت عن طريق برغي التنظيم.عادة ما تكون 1 إلى 12 قطرة / 1000 لتر من الهواء كافية.
مواصفات المنتج

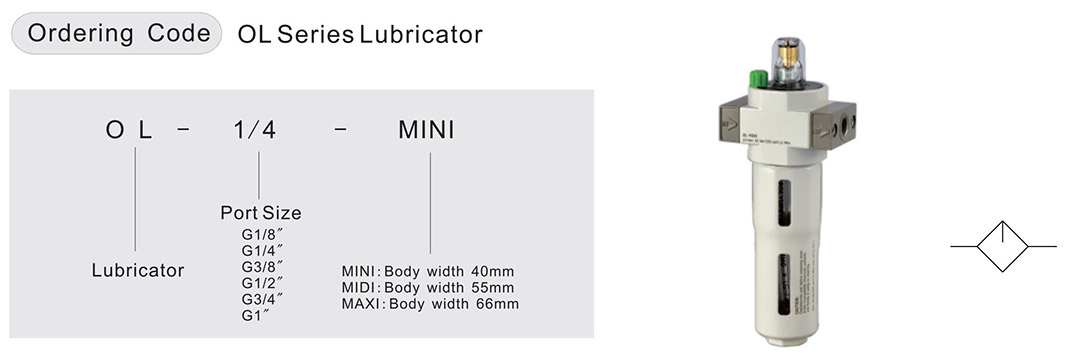

تخصيص | ميني | ميدي | ماكسي | |||||
حجم الميناء | G1 / 8 ' | G1 / 4 ' | G3 / 8 ' | G3 / 8 ' | G1 / 2 ' | G3 / 4 ' | G3 / 4 ' | G1 ' |
معلومات جوهرية | الغلاف: صب الزنك بالقالب ، وعاء الفلتر والزيت: بولي كربونات ، واقي الوعاء المعدني: سبائك الألومنيوم ، الختم: NBR ، مقبض التعديل: POM | |||||||
متوسط العمل | هواء نظيف | |||||||
أقصى ضغط عمل | 1.6 ميجا باسكال | |||||||
نوع التركيب | تركيب الأنابيب أو تركيب الساق | |||||||
موقف التجمع | عمودي ± 5 درجة | |||||||
درجة حرارة متوسطة | -10 إلى 60 | |||||||
درجة الحرارة المحيطة | -10 إلى 60 | |||||||
الزيت الموصى به | زيت التوربين رقم 1 ISOVG32 | |||||||
ميزات الهيكل | مشحم مباشر ثابت الكثافة | |||||||
دقيقة.معدل التدفق الاسمي القياسي | 3 لتر / دقيقة | 6 لتر / دقيقة | 10 لتر / دقيقة | |||||
قدرة سائل المكثفات | 22 مل | 43 مل | 80 مل | |||||
الأعلى.سعة كأس الزيت | 45 مل | 110 مل | 190 مل | |||||
دقة | 40 ميكرومتر / 5 ميكرومتر | |||||||
وزن | 270 جرام | 630 جرام | 1100 جرام | 1200 جرام |
حجم المفصل | G1 / 8 ' | G1 / 4 ' | G3 / 8 ' | G3 / 8 ' | G1 / 2 ' | G3 / 4 ' | G3 / 4 ' | G1 ' |
ميني | 1300 | 2300 | 2700 | — | — | — | — | — |
ميدي | — | — | — | 5500 | 6100 | 6300 | — | — |
ماكسي | — | — | — | — | — | — | 8400 | 9000 |

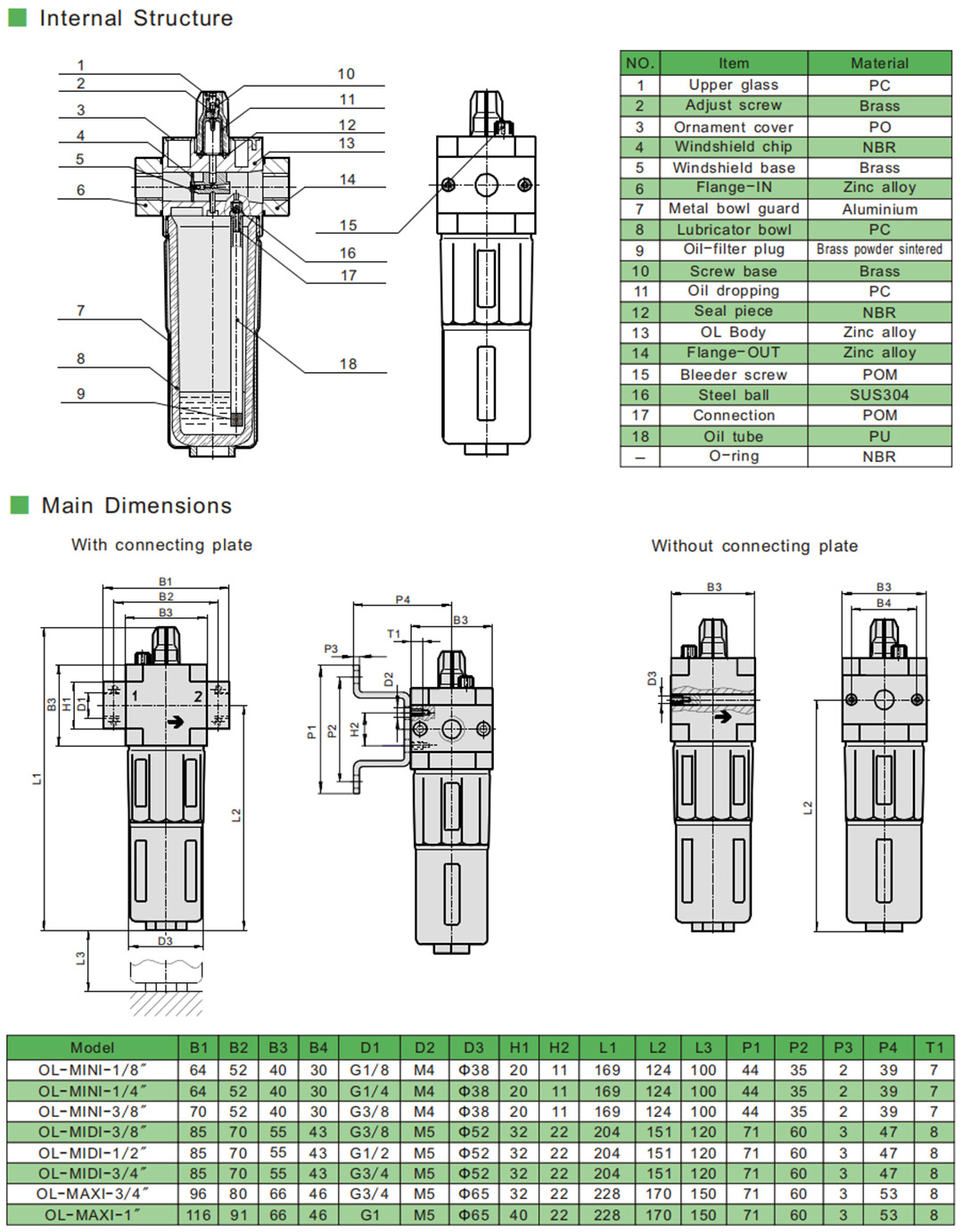

الأبعاد الرئيسية
هذه الفئة فارغة.
