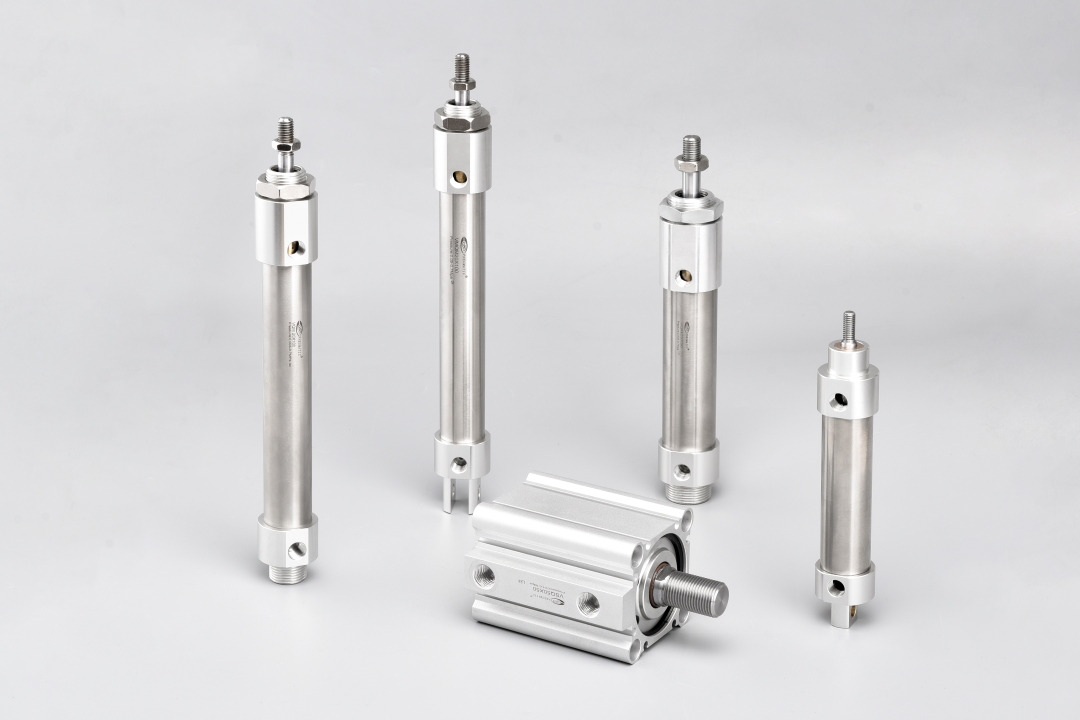

كيفية تقييم أسطوانة ذات ختم معدني منخفض الاحتكاك تقنية النيوماتيك قبل شراء واحدة أو استبدالها

تستحق الأسطوانة الهوائية منخفضة الاحتكاك ذات الختم المعدني أخذها في الاعتبار عندما تحتاج الآلة إلى حركة سلسة منخفضة السرعة , والتحكم في القوة المستقرة أو ضغط الاتصال المتكرر . إنها ليست الإجابة الصحيحة لكل موضع للأسطوانة. قبل شراء أو استبدال أسطوانة نمط SMC MQQ، MQM، أو MQP، يجب على المشتري التحقق من هيكل الختم، الحد الأدنى لضغط التشغيل، نطاق السرعة، جودة الهواء، الحمل الجانبي، أبعاد التركيب، ومهمة الماكينة الفعلية. مقاس المنفذ والسكتة الدماغية وحدها ليست كافية للموافقة على الاستبدال.

جدول القرار السريع

1. ما هي مشكلة المشتري التي يحلها فعليًا؟

لا يبحث معظم المشترين عن أسطوانة منخفضة الاحتكاك لأنهم يريدون تعريفًا. إنهم يبحثون لأنه من الصعب ضبط الآلة. قد تتحرك الأسطوانة العادية بشكل غير متساوٍ عند السرعة المنخفضة، , مما يتطلب ضغطًا كبيرًا لبدء , إنشاء قوة اتصال غير متناسقة ، أو تتصرف بشكل مختلف بعد الوقوف ساكنًا لفترة طويلة. في آليات اللف والفحص والتلميع والتجميع الإلكتروني والاتصال الناعم، يمكن أن تصبح هذه التغييرات الصغيرة خردة أو جودة عملية غير مستقرة أو إعدادًا صعبًا للآلة.

وبالتالي فإن قيمة الأسطوانة الهوائية منخفضة الاحتكاك ليست مجرد 'احتكاك أقل'. القيمة هي حركة أكثر قابلية للتحكم عند الضغط المنخفض وقوة أكثر قابلية للتنبؤ بها عندما يتم تصميم بقية الدائرة بشكل صحيح. إذا كانت الدائرة وجودة الهواء واتجاه الحمل خاطئة، فمن الممكن أن تلتصق الأسطوانة منخفضة الاحتكاك أو تتسرب أو تتآكل مبكرًا أو تفشل في تقديم التحسين المتوقع للعملية.

2. الختم المعدني، الختم المطاطي، والحجاب الحاجز المتداول ليست هي نفسها

• تعتمد الأسطوانة الهوائية القياسية عادةً على عناصر مانعة للتسرب مطاطية . هذا الهيكل عملي وفعال من حيث التكلفة للعديد من حركات الدفع والسحب والرفع والتثبيت والنقل. وتتمثل المقايضة في أن احتكاك الختم يمكن أن يكون مرتفعًا جدًا أو متغيرًا جدًا بالنسبة للمهام الدقيقة ذات السرعة المنخفضة أو القوة المنخفضة.

• تم تصميم أسطوانة الاحتكاك المنخفض ذات الختم المعدني لتقليل مقاومة الانزلاق ودعم التطبيقات حيث يصعب التحكم في الأسطوانات العادية. تصف SMC منتجاتها MQQ وMQP بأنها أسطوانات معدنية منخفضة الاحتكاك، وموادها الرسمية تضع هذا النوع من المحركات لتطبيقات الضغط المنخفض والسرعة المنخفضة والسرعة المنتظمة والاحتكاك المنخفض وتطبيقات التحكم في القوة.

• أسطوانة الحجاب الحاجز المتداول هي هيكل مختلف. يمكن أن يكون مفيدًا في التطبيقات التي تتطلب احتكاكًا منخفضًا جدًا وتسربًا منخفضًا، ولكن له حدود تصميم مختلفة، وسلوك السكتة الدماغية، واعتبارات التركيب، ومنطق التكلفة. عندما يطلب المشتري من VPC أسطوانة منخفضة الاحتكاك، يجب أن يكون التوضيح الأول هو ما إذا كان التطبيق يحتاج إلى أسطوانة هوائية ذات ختم معدني أو مشغل من نوع الحجاب الحاجز. اتجاه أسطوانة الاحتكاك المنخفض لـ VPC هنا هو ختم معدني ، وليس الحجاب الحاجز.

3. متى يجب على الشركة المصنعة للمعدات الأصلية تحديد أسطوانة منخفضة الاحتكاك ذات ختم معدني؟

• استخدمه عندما تكون مشكلة الحركة حقيقية . تعتبر الأسطوانة منخفضة الاحتكاك أكثر قيمة عندما تحتاج الماكينة إلى بدء تشغيل سلس، أو حركة ثابتة منخفضة السرعة، أو قوة إخراج قابلة للتكرار تحت ضغط متحكم فيه. إذا كانت الأسطوانة تفتح الواقي فقط، أو تقوم بإيقاف بسيط، أو تقوم بحركة نقل خشنة، فقد تكون الأسطوانة القياسية أكثر اقتصادا وأسهل في الصيانة.

• استخدمه للاتصال الحساس للقوة . في التعامل مع المكونات الإلكترونية، وتركيبات الفحص، والضغط الخفيف، والتلميع، وتطبيقات ملامسة السطح، قد تؤدي قوة الانفصال الزائدة إلى إتلاف المنتج أو جعل ضبط القوة غير مستقر. تساعد الأسطوانة منخفضة الاحتكاك ذات الختم المعدني على تقليل حاجز التحكم هذا ، خاصة عند إقرانها بمنظم دقة مناسب أو منظم كهربائي هوائي.

• استخدمه للويب والأفلام والتوتر المتعرج . في معدات اللف إلى اللفة، ولف الملف، ومعالجة الأفلام، والطباعة، والآليات المماثلة، فإن الهدف ليس مجرد سرعة الأسطوانة. تحتاج الآلة إلى اتصال أو توتر ثابت مع مرور الوقت. يجب التعامل مع الأسطوانة والمنظم والصمام والأنابيب وإعداد الهواء كدائرة واحدة.

• استخدمه عندما تكون تكلفة الاستبدال أقل من عدم استقرار العملية . يتردد بعض المشترين لأن الأسطوانات منخفضة الاحتكاك ليست أرخص مشغل. وهذه هي المقارنة الخاطئة. السؤال الأفضل هو ما إذا كانت الحركة منخفضة السرعة غير المستقرة تتسبب في , شكاوى العملاء , من إعادة صياغة , الخردة أثناء التوقف ، أو تؤدي إلى وقت طويل جدًا في الإعداد.

4. متى لا يكون هذا هو الخيار الأفضل؟

إن الأسطوانة الهوائية منخفضة الاحتكاك ليست بمثابة إصلاح سحري لدائرة هوائية ضعيفة. إذا كان الهواء المضغوط يحتوي على ماء أو رذاذ زيت أو غبار أو ضغط غير متناسق، فقد لا تعمل الأسطوانة كما هو متوقع. المواد الفنية لشركة SMC توصي , بالترشيح الدقيق , للهواء الجاف النظيف ، والعناية بالتشحيم للأسطوانات ذات الختم المعدني المنخفض الاحتكاك. تنص صفحة منتج VQM الخاصة بـ VPC أيضًا على عدم وجود أي تشحيم وتوصي بتصفية 5 ميكرومتر أو أكثر دقة وفصل الضباب من أجل التشغيل المستقر.

كما أنها ليست الإجابة الأفضل عند تطبيق حمل جانبي قوي على القضيب دون التوجيه المناسب. الاحتكاك المنخفض لا يلغي الحاجة إلى التحكم في الحمل الجانبي . إذا كان التطبيق يحتوي على قوة تعويض، فيجب على المشتري مراجعة ما إذا كانت هناك حاجة إلى نوع مقاوم للحمل الجانبي، أو دليل خارجي، أو وصلة عائمة، أو هيكل مشغل مختلف.

وأخيرًا، لا ينبغي بيعه كبديل مباشر للمشغل الكهربائي. يمكن للأسطوانة الهوائية منخفضة الاحتكاك أن تحسن سلوك السرعة المنخفضة والقوة ، ولكنها لا توفر تحكمًا في موضع الحلقة المغلقة بمفردها. إذا كان المطلب الحقيقي هو تحديد المواقع على مستوى الميكرون أو التحكم في ملف تعريف الحركة القابل للبرمجة، فيجب على المشتري مراجعة ما إذا كان المحرك الكهربائي أو المكبس المؤازر أو التصميم الهجين أكثر ملاءمة.

5. ما هي المواصفات المهمة قبل الاستبدال؟

6. ما أهمية إعداد الهواء وتصميم الدوائر؟

يعتمد أداء الاحتكاك المنخفض على الدائرة. يمكن للمشتري اختيار الأسطوانة المناسبة والحصول على نتائج سيئة إذا كان خط الهواء متسخًا ، , أو كان المنظم غير مستقر ، أو , كان الصمام مقيدًا للغاية ، أو أن حجم الأنبوب غير مناسب للاستجابة المطلوبة. لتطبيق التحكم في القوة، تكون الأسطوانة جزءًا واحدًا فقط من حلقة التحكم.

بالنسبة لأسطوانات الهواء منخفضة الاحتكاك ذات الختم المعدني، يجب على VPC أن تسأل عن الدائرة الكاملة قبل عرض الأسعار : ضغط التشغيل، نوع المنظم، نوع الصمام، طول الأنبوب، اتجاه الحمل، تردد الدورة، السرعة المتوقعة، وما إذا كانت الآلة تستخدم منظم ضغط دقيق أو منظم كهربائي هوائي. إذا لم يتمكن المشتري من تقديم هذه التفاصيل ، فلا يزال بإمكان VPC تقديم توصيات أولية، ولكن يجب تأكيد الاختيار النهائي بواسطة مهندس VPC.

7. هل يمكن استبدال SMC MQQ أو MQM أو MQP؟

الصياغة الأكثر أمانًا هي البديل الوظيفي بعد التحقق. التجويف المطابق أو المظهر المماثل لا يثبت الاستبدال المباشر. بالنسبة لمشاريع الاستبدال، يجب على المشتري إرسال رمز النموذج الحالي، وصورة المنتج، والرسم إذا كان متاحًا، والتجويف، والسكتة الدماغية، وطريقة التركيب، ونطاق الضغط، والحمل الفعلي، ووظيفة الماكينة. إذا كانت الأسطوانة تتحكم في قوة الاتصال، فيجب على المشتري أيضًا تقديم نطاق القوة المستهدفة ومعلومات المنظم.

يجب ألا تدعي VPC التوافق بنسبة 100 بالمائة دون التحقق من الأبعاد وشروط الاستخدام. الموقف الأكثر مصداقية عملي: يمكن أن تساعد VPC في مراجعة ما إذا كانت الأسطوانة ذات الختم المعدني المنخفض الاحتكاك يمكن أن تكون بمثابة بديل في تطبيق المشتري ، وتحديد البيانات التي لا تزال بحاجة إلى تأكيد قبل الموافقة على العينة.

8. كيف ينبغي تقييم VPC كمورد

بالنسبة لمشاريع أسطوانات الهواء منخفضة الاحتكاك، لا ينبغي للمورد أن يذكر سعر الوحدة فقط. يجب أن يساعد المورد المشتري في توضيح ما إذا كانت المشكلة تكمن في الاحتكاك، أو الحمل الجانبي، أو جودة الهواء، أو استقرار المنظم، أو عدم التطابق بين المشغل ومهمة الماكينة. هذا هو المكان الذي يجب أن تظهر فيه VPC بشكل طبيعي.

توفر VPC خيارات أسطوانة هوائية منخفضة الاحتكاك ذات ختم معدني للتطبيقات التي تتضمن تشغيل الضغط المنخفض، والتحكم في قوة , الحركة منخفضة السرعة ، والتحكم في التوتر . تسرد صفحة VPC العامة لـ VQM إنشاء الختم المعدني، والحد الأدنى من ضغط التشغيل، وضغط العمل، ونطاق درجة الحرارة، ونطاق السرعة، وتوصيات الترشيح، وعدم وجود متطلبات تشحيم. بالنسبة إلى VQQ، وVQP، ونطاق التجويف/الشوط الدقيق، وسياسة العينة، والمهلة الزمنية، وموك، ودعم العلامة الخاصة، ومستندات الاعتماد، وتقارير الاختبار، استخدمها حتى تؤكد VPC البيانات العامة.

التعليمات

1. هل الأسطوانة ذات الختم المعدني المنخفض الاحتكاك هي نفس الأسطوانة ذات الغشاء المتدحرج؟

لا . تستخدم أسطوانة الختم المعدني وأسطوانة الحجاب الحاجز هياكل مختلفة. اتجاه أسطوانة الاحتكاك المنخفض لـ VPC في هذه المقالة هو ختم معدني ، وليس غشاء متدحرج.

2. هل تحتاج الأسطوانة ذات الاحتكاك المنخفض إلى التشحيم؟

بالنسبة للأسطوانات منخفضة الاحتكاك ذات السدادات المعدنية، لا يعد التزييت الإضافي هو التوصية الأولية بشكل عام. لا تنص الصفحة العامة لـ VPC's VQM على عدم وجود أي تشحيم وتوصي بالترشيح المناسب وفصل الضباب. تحقق دائمًا من ورقة بيانات النموذج المحدد.

3. لماذا لا تزال أسطوانة الاحتكاك المنخفضة تتحرك بشكل غير متساو؟

تشمل الأسباب الشائعة الهواء المتسخ , والماء في الخط، , والحمل الجانبي المفرط ، , وإخراج المنظم غير المستقر ، أو تدفق الصمام غير المناسب، أو الأنابيب الطويلة، أو نوع الأسطوانة الخاطئ للمهمة.

4. هل يمكن لـ VPC توفير بديل SMC MQQ؟

يمكن لـ VPC تقييم البديل الوظيفي بعد التحقق من النموذج الحالي والأبعاد والسكتة الدماغية واتجاه التحميل والضغط والسرعة والتطبيق. لا توافق على الاستبدال فقط حسب حجم المنفذ أو التجويف.

5. ما الذي يجب أن أرسله قبل طلب عرض الأسعار؟

أرسل النموذج الحالي، الصورة أو الرسم، التجويف، السكتة الدماغية، ضغط العمل، السرعة المطلوبة، اتجاه الحمل، معدات التطبيق، الكمية السنوية، تاريخ التسليم المستهدف، وما إذا كان المشروع يحتاج إلى موافقة العينة، أو الملصق الخاص، أو التحقق من الاستبدال.
