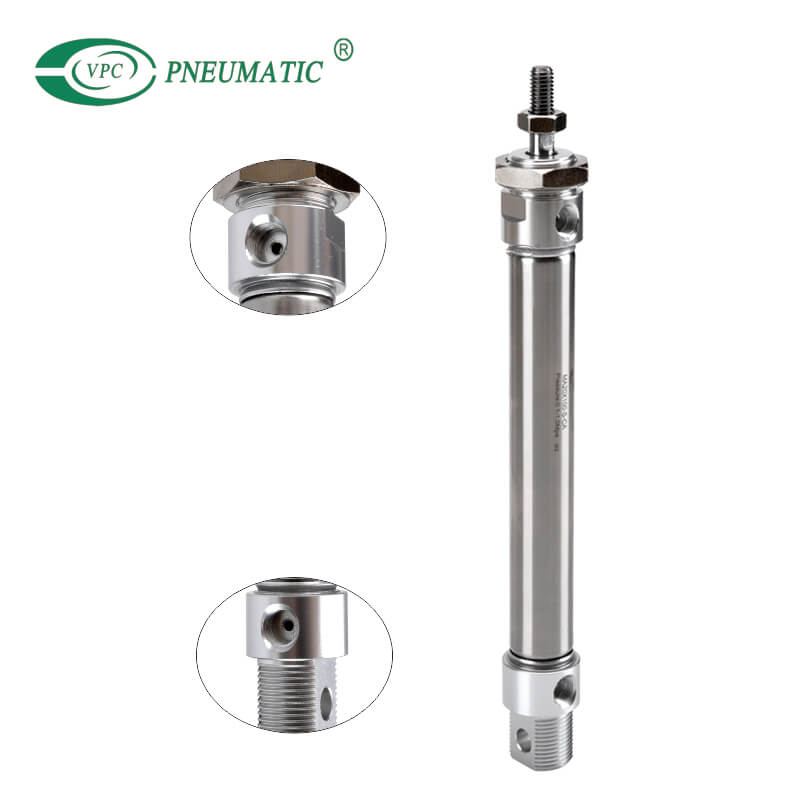

MAC 25x100-S-CA
VPC Pneumatic
8412310090
نطاقات التجويف: | |
---|---|
نطاق السكتة الدماغية: | |
الأعلى.السكتة الدماغية: | |
الأعلى.السكتة الدماغية: | |
توافر الحالة: | |

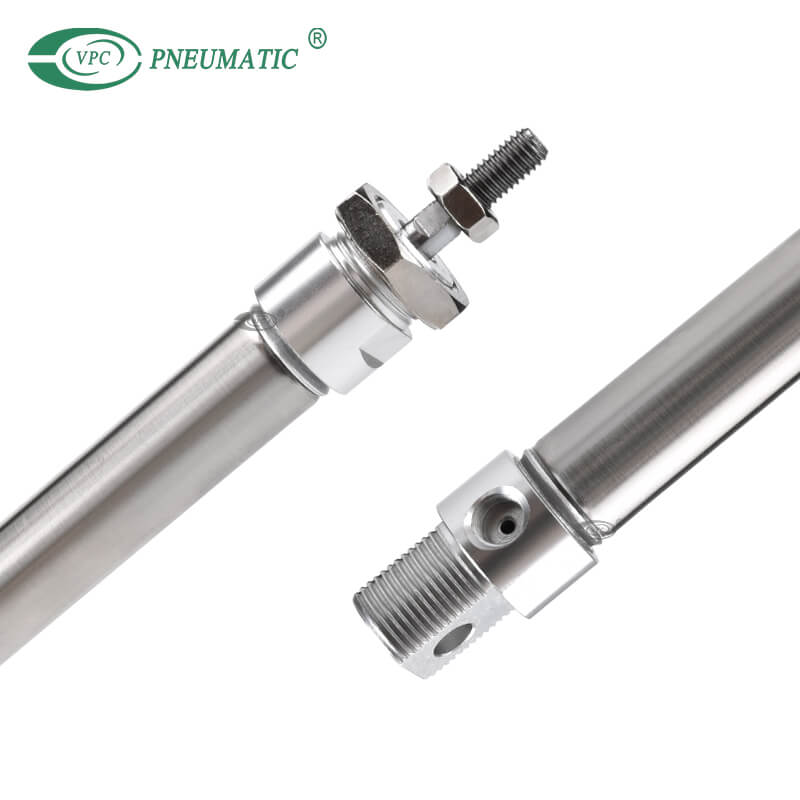

وصف المنتج
1. يعتمد المكبس على هيكل مانع للتسرب ثنائي الاتجاه غير متجانس.لها حجم صغير ولها وظيفة حجز الشحوم.
2. يحتوي الغطاء الأمامي على مصد ثابت يمكن أن يقلل من تأثير الاتجاه تغيير الاسطوانة.
3. هناك عدة طرق للغطاء الخلفي ، مما يجعل تركيب الأسطوانة أكثر سهولة.
4. الغطاء الأمامي والخلفي وكتلة الفولاذ المقاوم للصدأ تتبنى مغلفاً مثبّتاً هيكل لتشكيل اتصال موثوق.
5. جسم الأسطوانة به أنبوب فولاذي مقاوم للصدأ بدقة عالية للإنتاج قوة عالية ومقاومة التآكل.
6. هناك اسطوانات وملحقات التركيب مع العديد من المواصفات اختيارك.
مواصفات المنتج
تتحمل (مم) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
نوع Mountin | MSA MTA | التمثيل واحد | - | |||||
ماجستير مجنون MAJ | التمثيل المزدوج | - | ||||||
مارس | - | التمثيل المزدوج | ||||||
ماك MACD MACJ | - | عمل مزدوج مع وسادة | ||||||
وسط العمل | هواء نظيف (ترشيح 40 ميكرومتر) | |||||||
ضغط العمل | التمثيل المزدوج | 0.1 إلى 1.0 ميجا باسكال | ||||||
التمثيل واحد | 0.2 إلى 1.0 ميجا باسكال | |||||||
ضغط مضمون | 1.5 ميجا باسكال | |||||||
درجة حرارة العمل | -20 إلى 70 درجة مئوية | |||||||
مدى السرعة | التمثيل المزدوج: 30 إلى 500 مم / ثانية التمثيل الفردي: 50 إلى 500 مم / ثانية | |||||||
تحمل السكتة الدماغية | السكتة الدماغية≤150 + 1.0 السكتة الدماغية> 150 + 1.4 0 0 | |||||||
نوع الوسادة | ماك MACD سلسلة MACJ: وسادة قابلة للتعديل سلسلة أخرى: الوفير | |||||||
حجم الميناء | M5X0.8 | G1 / 8 | G1 / 4 |

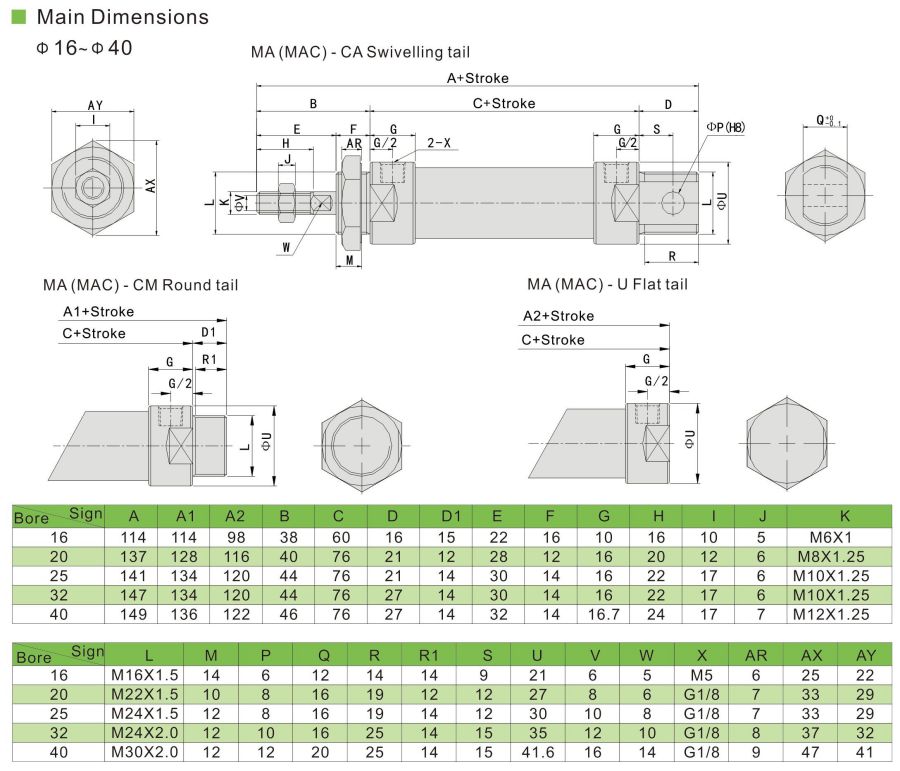

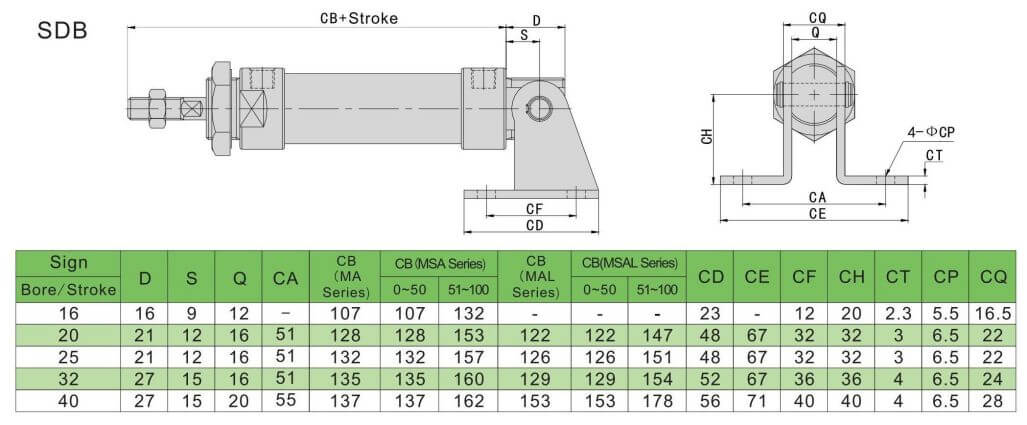

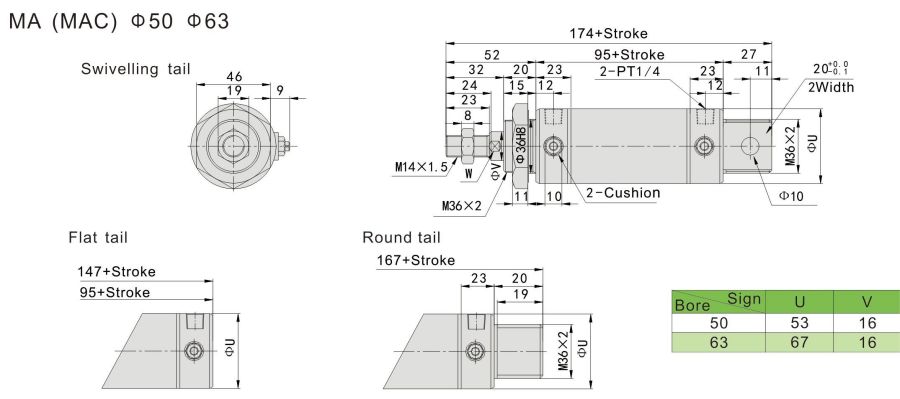

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1.ما هو معيار ISO للأسطوانة الهوائية؟
ال اسطوانة ISO 6432 يشير المعيار إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق أدوات التثبيت والملحقات.
س 2.ما هو حجم الشوط في الاسطوانة الهوائية؟
تتوفر الأسطوانات في تجاويف 16 و 20 و 25 و 32 و 40 و 50 و 63 ملم ، بأطوال شوط من 25 ملم إلى 500 ملم.تتوفر الأسطوانات أحادية الفعل مع عودة الزنبرك في اتجاه التراجع بأطوال شوط تصل إلى 40 مم.
س 3.كيف أزيد الضغط في أسطوانة الهواء؟
هناك طريقة أخرى لزيادة أو تقليل القوى الناتجة عن الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر ، زادت مساحة سطح المكبس وزاد الضغط.
س 4.كيف تقوم بضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة ، يتم ضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تشد برغي التحكم في التدفق ، تتباطأ حركة المكبس لأن الهواء مقيد أكثر.يتحكم في سرعة الأسطوانة أو يقيد تدفق الهواء.ببساطة أدر صمام الإبرة لضبط سرعة الهواء.
س 5.كيف تحسب قوة الاسطوانة الهوائية؟
استخدم قطر الأسطوانة (د) لحساب منطقة عمل الأسطوانة (أ) ، وهي أ = π × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المنطقة (أ).بهذه الطريقة ، يمكنك حساب قوة دفع نظرية الأسطوانات الهوائية (F) ، F = P × A.
◆ آلة حاسبة لقوة الاسطوانة الهوائية
س 6.هل تبيعون مجموعات إصلاح الاسطوانات الهوائية؟
نعم ، نبيع جميع أنواع مجموعات إصلاح الأسطوانات وغيرها من الملحقات.يرجى التواصل معنا إذا كنت بحاجة إلى أي منها.
