ما هي أسطوانات الاحتكاك المنخفضة？

◆ موقع VPC الرسمي للغة الإسبانية

تتضمن سلسلة VQ من الأسطوانات المنخفضة المحتملة من الجيل التالي من الجيل القادم بنية تهدئة الفجوة وبطبات دليل الحمل ، وتغلبت بشكل فعال على قيود الأسطوانات التقليدية للثانية المنخفضة. وتشمل هذه:

• VQM Series Leachal Load Resistant Low Priction Pricketers

• سلسلة VQQ Compact Low Friction Cylinders

• سلسلة VQP واحدة تتصرف أسطوانات احتكاك منخفضة

تستخدم هذه الأسطوانات على نطاق واسع في الصناعات مثل معالجة زجاج , السيراميك , شبه الموصلات ، وتشكيل المكونات الميكانيكية.

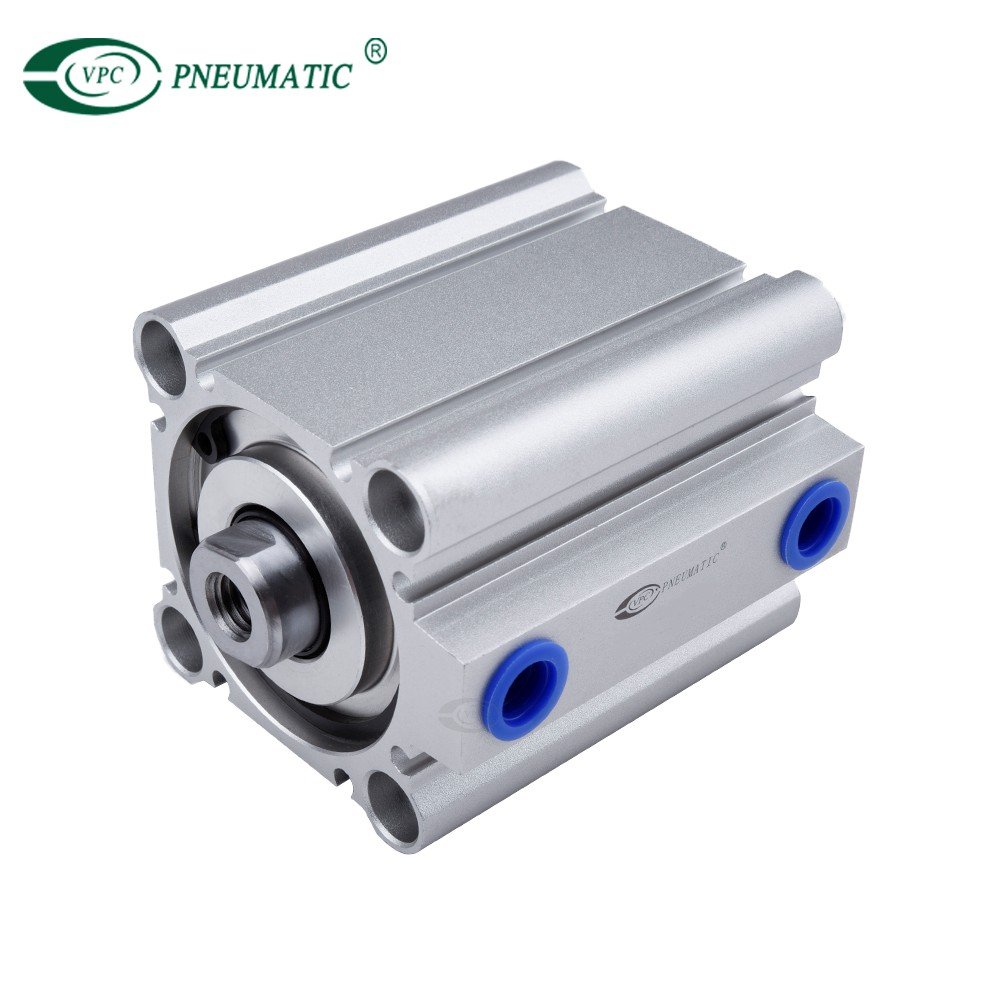

سلسلة VQQ Compact Low Friction Cylinders

VQM Series Leachal Load Resistant Low Priction Pricketers

1. الحمل الجانبي مقاومة اسطوانة الاحتكاك المنخفض - سلسلة VQM

تم تصميمه للضغط المنتظم , للضغط , المنخفض السرعة ، والاحتكاك المنخفض في الضغط العالي ، وعالي السرعة ، وفعالية عالية التردد.

مبدأ العمل : توظف هذه السلسلة دورات تصميم متكاملة للحمل ودخولات الدليل الحاملة للكرة ، وتستفيد من تقنية تحريك الفجوة لتقليل المقاومة المنزلق مع تعزيز سعة الحمل الجانبي.

الميزات الرئيسية :

• مقاومة الحمل الجانبية المتفوقة : تدعم محامل الكرة المدمجة القوى الجانبية العالية ، مما يجعلها مناسبة لظروف التثبيت غير المثالية .

• تشغيل الاحتكاك المنخفض للغاية : تقل المقاومة المنزلق إلى 0.005 ميجا باسكال ، ودعم السرعات من 0.3 مم/ثانية (منخفضة للغاية) إلى 1000 مم/ثانية (تشغيل عالي السرعة).

• عمر الخدمة الممتد : تم تقييمه لمسافة 10،000 كم من التشغيل أو 100 مليون دورة بالمثل.

• ثبات عالٍ : احتكاك ثابت بمرور الوقت ، مع الحفاظ على دقة التحكم في القوة في غضون 0.05 ن.

• التصميم الخالي من النفط : يقلل من تكاليف الصيانة مع الامتثال لمتطلبات غرفة النظافة.

2. أسطوانة احتكاك منخفضة - سلسلة VQQ

هندسة للضغط المنخفض ، والسرعة المنخفضة ، والسرعة الموحدة ، والحد الأدنى من بيئات الاحتكاك .

مبدأ العمل : تتميز هذه السلسلة بختم البوليمرات الفلورية جنبًا إلى جنب مع بنية تحريك الفجوات وبطبات دليل الحمل ، مما يضمن احتكاك منخفض ( فقط 0.05 نانوغرام مقاومة للانزلاق) وتصميم مضغوط.

الميزات الرئيسية :

• رفيع للغاية ومضغوط : أرق بنسبة 30 ٪ من الأسطوانات التقليدية ، مثالية للمساحات المحصورة.

• عملية منخفضة السرعة مستقرة : لا يوجد تأثير انزلاق عصا عند 0.3 مم/ثانية ، بينما تدعم الإصدارات عالية السرعة ما يصل إلى 3000 مم/ثانية.

• التحكم في القوة الدقيقة : تقلب القوة أقل من 0.05 ن ، مناسبة للعمليات الحساسة للقوة.

• استجابة عالية السرعة وعالية التردد : يحقق ما يصل إلى 50 دورة في الثانية في التطبيقات قصيرة السكتة الدماغية.

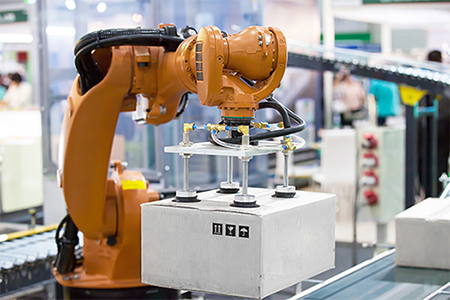

صناعة الأتمتة الصناعية

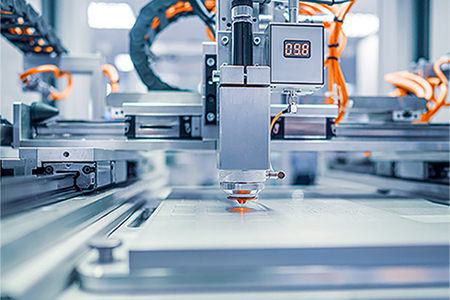

صناعة الآلات الدقيقة

3. سلسلة احتكاك منخفضة المفعول-سلسلة VQP

مثالي للتطبيقات التي تسيطر عليها قوة , الاحتكاك المنخفضة .

مبدأ العمل : يستخدم بنية خالية من المكبس ( قضيب مكبس جوفاء ) وتكنولوجيا تحريك الفجوة ، وتحقيق تقلص واحد من خلال التحكم في القوة الخارجية. يوفر هذا التصميم مقاومة انزلاقية منخفضة للغاية ومتغيرة للوقت.

الميزات الرئيسية :

• Zero Stick-Slip- يحافظ.

• تصميم خالي من المكبس- مكبس محوري وهيكل قضيب يقلل من المقاومة المنزلق.

• إخراج الدفع المستقر - انحراف الضغط الشعاعي <3 ميكرون ، مما يضمن دفعًا ثابتًا حتى في عمليات الإعدادات متعددة الأسطوانات.

• الاحتكاك المنخفض للغاية والاتصال الناعم -قوة الإخراج التي يتم التحكم فيها في ± 0.01 N ، مع الاستقرار على المدى الطويل.

• التحكم الخطي عالي الدقة -يسهل الحركة الخطية الدقيقة للغاية.

• التطبيقات المزدوجة -يمكن الجمع بين أسطوانات VQP لدقة الدفع المحسّنة ، مع الحفاظ على قوة متساوية في كل من اتجاهات التمديد والتراجع.

كيفية اختيار اسطوانة الاحتكاك منخفضة؟

① للسيطرة على الضغط مع اختلافات الضغط الدقيق

② لقطع النظارات والعدسات ، تتطلب قوة ثابتة

③ التحكم في التوتر في الاستجابة لضغط منخفض للغاية وضغط دقيقة

④ لنقل المكونات الدقيقة ، وما إلى ذلك ، التي تتطلب تشغيل سرعة منخفضة أو موحدة

⑤ للقضاء على المقالات غير المطابقة التي تتطلب تشغيل سرعة عالية

⑥ لعمليات اللكم التي تتطلب تشغيل تردد عالي

تصليح رقائق

قطع الأسطح المتموجة

لف الملف

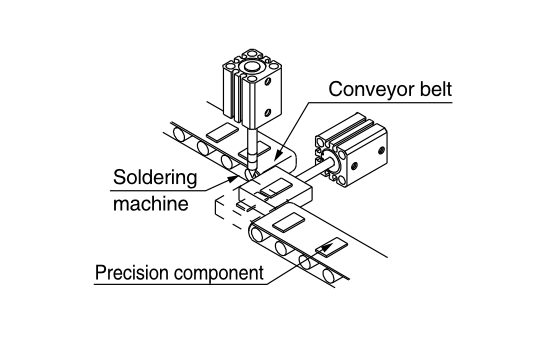

نقل مكونات الدقة

القضاء على المقالات غير المطابقة

اللكم

تفتيش وتصاعد مكون إلكتروني

التحكم الخطي عالي الدقة

لف الملف

اثنين من تطبيقات أسطوانة الاحتكاك المنخفضة VQP

⑦ للتحكم في الصحافة من أجهزة الطحن المختلفة

⑧ لهندسة تصنيع الأفلام الرقيقة

• وحدة التحكم في التوتر لآلات التزحلق ولفها

• التحكم في التوتر لآلات طباعة الحفر

• التحكم في التوتر لمختلف معدات تصنيع الأفلام الرقيقة للبلورات السائلة

• التحكم في التوتر لمختلف معدات تصنيع الأفلام الرقيقة الصناعية

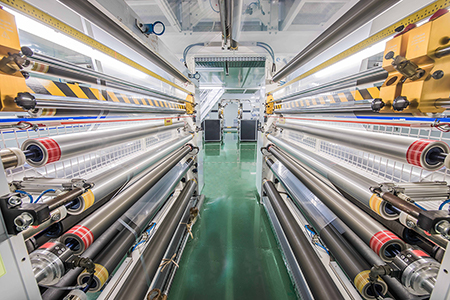

صناعة تصنيع الأفلام الرقيقة

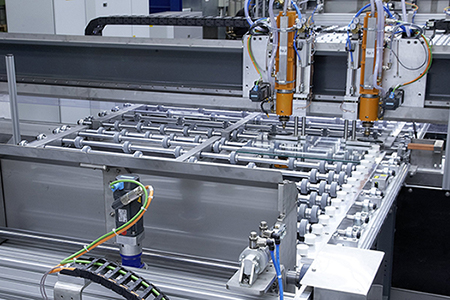

صناعة التصنيع الزجاجية

ما سبق هو خصائص , مبدأ العمل وأمثلة التطبيق لأسطوانات الاحتكاك المنخفضة سلسلة VQ في مختلف الصناعات. إذا كنت لا تعرف كيفية اختيار أسطوانة احتكاك منخفضة مناسبة ، فيرجى الاتصال بـ VPC Pneumatic . سنكون سعداء لمساعدتك!
