تم تصميم أجهزة إرسال الضغط المخصصة VPC لتلبية متطلبات الدقة والموثوقية لتطبيقات OEM والتطبيقات الصناعية وهي تعالج القيود المفروضة على أجهزة استشعار الضغط التقليدية، مثل عدم كفاية الدقة، وقصر العمر، وضعف القدرة على التكيف البيئي. أنها توفر بيانات قياس سريعة ودقيقة ومستقرة لسائل . الغاز , والكشف عن المستوى.
1. ما هو جهاز إرسال الضغط؟
أجهزة إرسال الضغط (المعروفة أيضًا باسم مستشعرات الضغط ) هي أجهزة تقوم بتحويل ضغط الوسط المقاس إلى إشارة كهربائية قياسية (مثل تيار 4-20 مللي أمبير أو جهد 0-5 فولت)، أو إشارة رقمية، أو إشارة تناظرية. يمكن التعرف على هذه الإشارة ومعالجتها بسهولة بواسطة وحدات التحكم أو المؤشرات أو أجهزة الكمبيوتر، مما يتيح ضبط , المراقبة في الوقت الفعلي والتحكم في الضغط.
الوظائف الأساسية
تحويل إشارة الضغط : وظيفتها الأساسية هي تحويل الضغط غير المرئي إلى إشارة كهربائية يمكن مراقبتها والتحكم فيها.
المراقبة والتعليقات في الوقت الفعلي : توفير إشارات ضغط مستمرة ومستقرة لدعم التحكم في العملية والتنظيم الآلي.
نقل الإشارة والتحكم عن بعد : تتيح إشارات الإخراج القياسية إمكانية الإرسال لمسافات طويلة، مما يضمن مزامنة البيانات بين الموقع الصناعي ومركز التحكم.
الميزات الرئيسية
① دقة عالية وتكرار ممتاز
يتراوح الخطأ عادةً بين ±0.25% إلى ±0.5% من النطاق الكامل، مما يضمن قياسًا موثوقًا به.
وفي ظل نفس الظروف، تظل نتائج الإخراج متسقة لقياسات متعددة لنفس قيمة الضغط.
② استقرار عالي
استقرار الوقت: يظل الأداء (مثل نقطة الصفر والامتداد) دون تغيير بعد التشغيل طويل الأمد، مما يلغي الحاجة إلى المعايرة المتكررة.
استقرار درجة الحرارة: يظل الإخراج مستقرًا على الرغم من التغيرات في درجة الحرارة المحيطة.
③ القدرة على التكيف مع مختلف الوسائط وظروف التشغيل
يمكن استخدامه لقياس الضغط في الوسائط مثل الهواء والغاز والماء والنفط.
اعتمادًا على المادة والتصميم، يمكن أن تعمل في البيئات الصناعية المعقدة , المسببة للتآكل , ذات درجة الحرارة العالية والضغط العالي .
④ إشارات الإخراج المتنوعة
خرج تناظري ( 4–20 مللي أمبير , ، 0–10 فولت )
يسهل الإخراج الرقمي ( RS485 ، Modbus، I⊃2;C، SPI) التكامل في أنظمة التحكم الصناعية المختلفة.
⑤ سهولة التركيب والاستخدام
تضمن مجموعة متنوعة من الموصلات الملولبة ومعايير الحافة التوافق.
الحجم الصغير يجعل من السهل دمجها في المعدات أو خطوط الأنابيب.
⑥ فعالية عالية من حيث التكلفة وقابلية للتخصيص
بالمقارنة مع أجهزة قياس الضغط الميكانيكية، هذا المنتج يسمح بنقل الإشارات عن بعد، مما يجعله أكثر ملاءمة للأنظمة الآلية.
وهو يدعم تخصيص نطاق القياس وطريقة الإخراج ومواد الواجهة لتلبية احتياجات الصناعة الفردية.

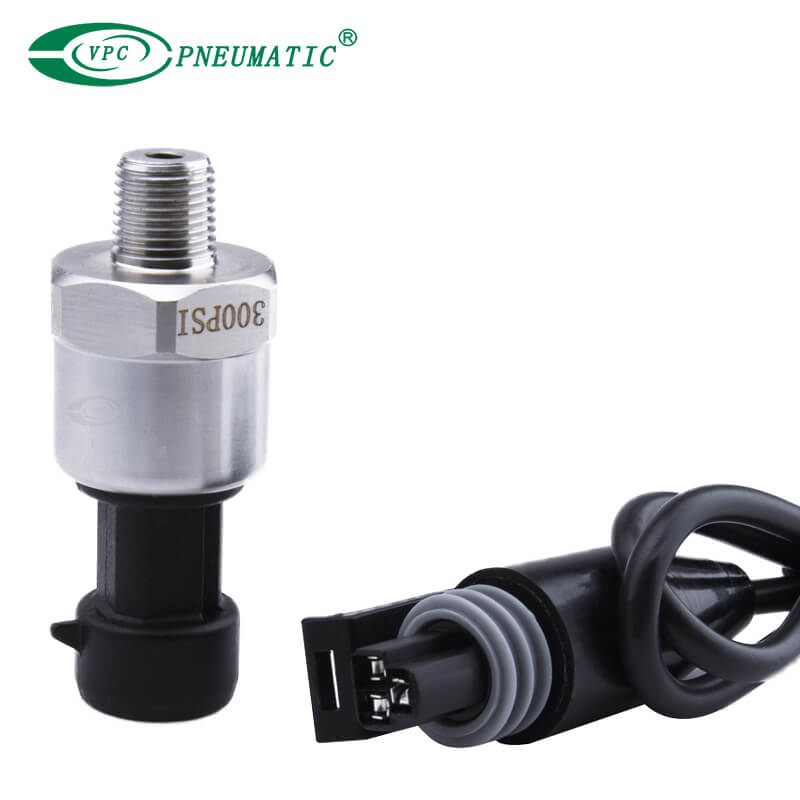

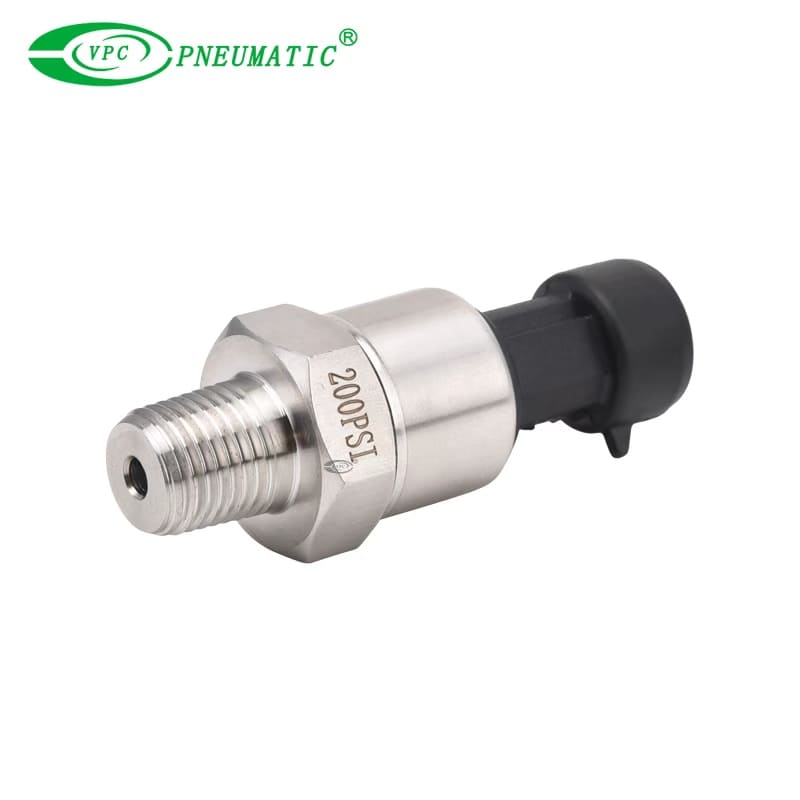

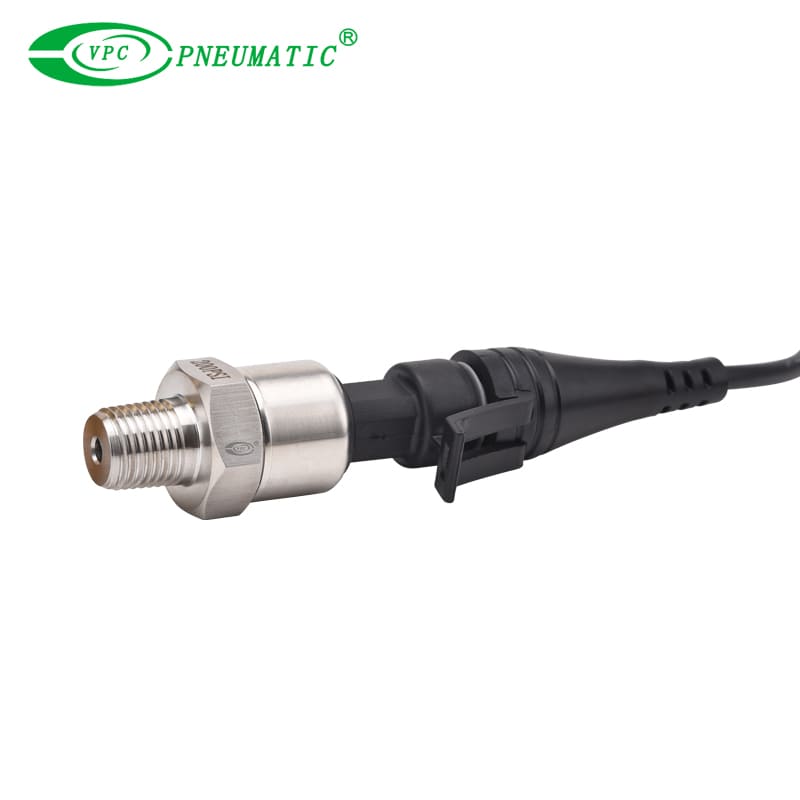

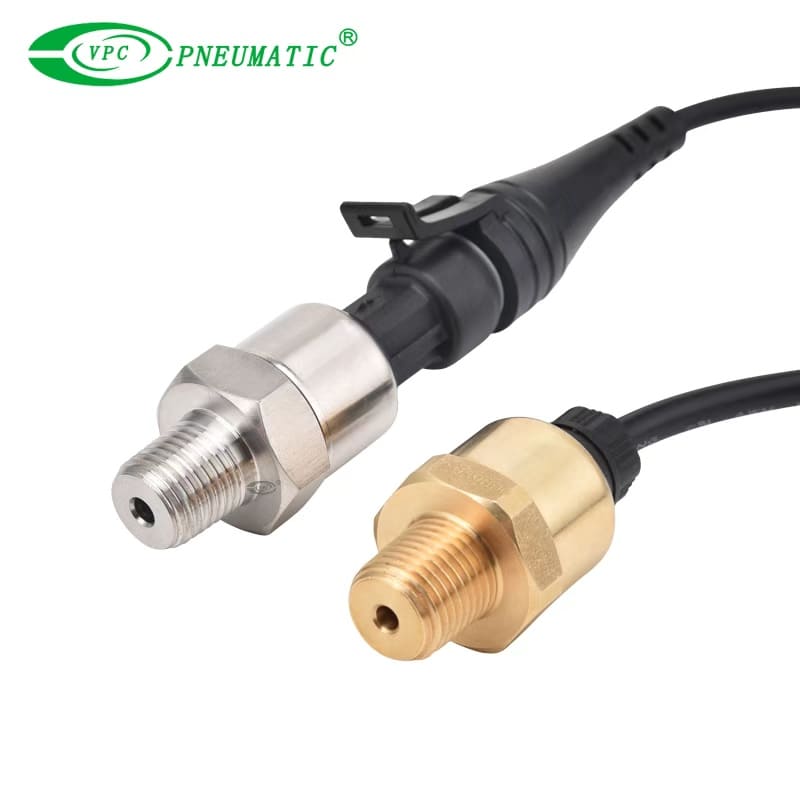

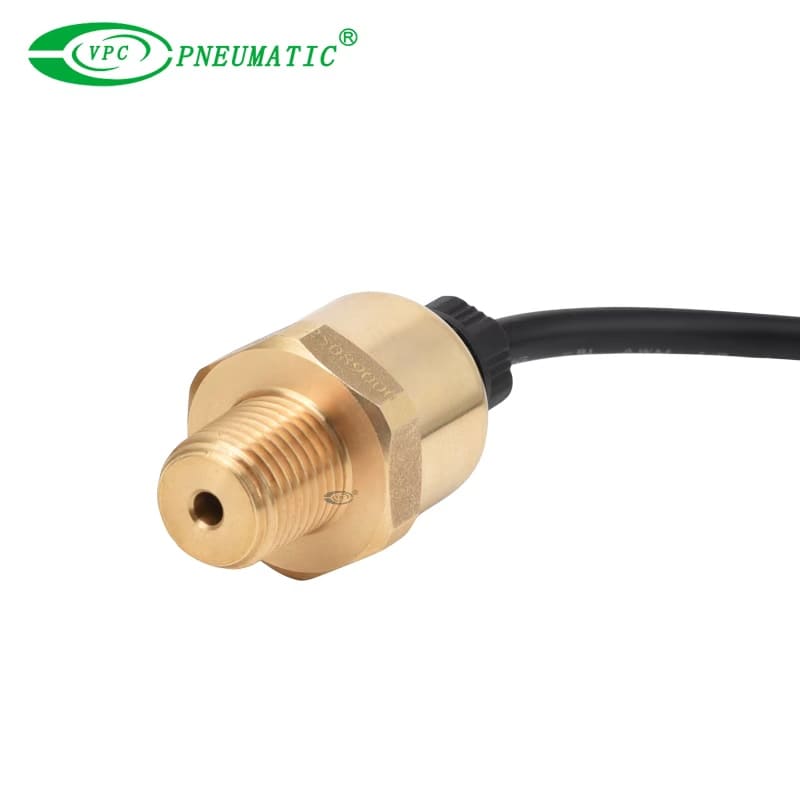

2. VPC81MA جهاز إرسال ضغط السيليكون المنتشر
جهاز إرسال الضغط VPC81MA هو جهاز إرسال ضغط عالي الثبات باستخدام شريحة تكييف إشارة ASIC محددة ومستشعر ضغط السيليكون المنتشر بغشاء SS316L عالي الأداء.
دائرة تكييف ASIC عالية الأداء محددة
مستشعر ضغط السيليكون المنتشر
غلاف من الفولاذ المقاوم للصدأ والألومنيوم والنحاس
0.5...4.5 فولت، 4...20 مللي أمبير، 1...5 فولت و0...10 فولت مخرج تناظري أو مخرج رقمي I⊃2;C وSPI
الاستجابة السريعة، لا التباطؤ
موضوع عملية مختلفة أو منفذ التخصيص الآخر مقبول
دقيقة ومستقرة وموثوقة
| مدخل | نوع الضغط | قياس الضغط ، ضغط الختم ، الضغط المطلق |
| نطاق القياس | -0.1 إلى 60MPa | |
| الإخراج | التناظرية | 0.5 ... 4.5v ، 4 ... 20ma ، 1 ... 5v ، 0 ... 10v |
| التناظرية | i⊃2;c ، spi | |
| دقة | 0.20% | الخطي ، التباطؤ ، التكرار: <0.2 ٪ مستشعر النطاق الكامل |
| 0.50% | الخطي ، التباطؤ ، التكرار: <0.5 ٪ مستشعر النطاق الكامل | |
| الحمل الزائد | 2.5 × مستشعر الضغط على نطاق كامل | |
| معلومات السكن. | المواد السكنية | SS304 ، CU ، AL |
| مادة ترطيب | SS316L | |
| حماية الدخول | IP67 | |
| الجهد توريد | 5V/24VDC موفر طاقة تنظيمي | |
| درجة حرارة | بيئة | -40 إلى 85 ℃ |
| تخزين | -40 إلى 85 ℃ | |
3. أنواع مختلفة من أجهزة استشعار الضغط
من خلال مبدأ الاستشعار | أجهزة إرسال الضغط السيليكونية المقاومة للضغط /المنتشرة | حاليًا هو النوع الأكثر استخدامًا والأكثر نضجًا من الناحية التكنولوجية ، وهو يغطي جميع المجالات الصناعية العامة تقريبًا. |
| بالسعة | دقة عالية، قدرة تحميل زائدة قوية، ثبات جيد على المدى الطويل ، أداء ممتاز بشكل خاص في قياس الضغط التفاضلي المنخفض. | |
| كهرضغطية | يستخدم لقياس الضغط الديناميكي وله مقاومة قوية لدرجات الحرارة العالية. | |
| حسب نوع الضغط | ضغط غيج | باستخدام الضغط الجوي كمرجع، يتم استخدامه بشكل شائع في الأنابيب الصناعية، والأنظمة الهيدروليكية، والتحكم الهوائي. |
| الضغط المطلق | باستخدام الفراغ كمرجع، يتم استخدامه لقياس الفراغ أو تطبيقات الأرصاد الجوية أو حسابات التغليف الفراغي. | |
| الضغط التفاضلي | يستخدم لقياس فرق الضغط بين نقطتين مثل قياس التدفق وقياس مستوى السائل ومراقبة فرق ضغط الفلتر. | |
| بواسطة مادة العنصر الحساسة | السيليكون المنتشر | الدقة العالية والاستجابة السريعة تجعلها الخيار الأمثل للمعدات عالية الأداء في العديد من الصناعات. |
| مستشعر معدني | توفر الدقة المتوسطة تحملًا جيدًا لعوامل الحرارة والتكلفة. | |
| سيراميك | توفر الدقة العالية مزايا مثل مقاومة الصدمات والتآكل، ولكنها تتأثر بشكل كبير بدرجة الحرارة. | |
| بواسطة نطاق الضغط | أجهزة إرسال الضغط العالي | يستخدم في التطبيقات التي تتطلب مقاومة الضغط العالي، مثل النفط والغاز والمعالجة الكيميائية والغلايات. |
| أجهزة إرسال الضغط المنخفض | يستخدم في التدفئة والتهوية وتكييف الهواء (HVAC) ، وقياس تدفق الغاز، ومراقبة تغيرات الضغط الدقيقة. |
4. تطبيق جهاز إرسال الضغط
تعمل أجهزة إرسال الضغط على تحويل ' الضغط غير المرئي ' إلى بيانات يمكن التحكم فيها من خلال القياس الدقيق وتحويل الإشارة، ومراقبة تغيرات الضغط في الوقت الفعلي لضمان التشغيل الآمن والمستقر للمعدات. كما توسع تطبيق أجهزة إرسال الضغط من البيئات الصناعية إلى قطاع المنزل الذكي. مع تطور 5G وإنترنت الأشياء، تم تحقيق تحكم آمن ومستقر وذكي في المعدات.
① الأجهزة المنزلية الذكية والأجهزة اليومية
تُستخدم أجهزة إرسال الضغط بشكل أساسي في الأجهزة المنزلية لمراقبة ضغط هواء , تدفق المياه أو ضغط دوران السائل ، مما يضمن التشغيل الآمن وتوفير دعم البيانات للتحكم الذكي.
مضخات المياه/أجهزة تنقية المياه : مراقبة ضغط المياه الداخلة والخارجة لمنع التباطؤ أو الانسداد أو تسرب الأنابيب.
ضواغط الهواء : يضمن القياس الفوري لضغط خزان الغاز وجود مصدر ثابت للغاز.

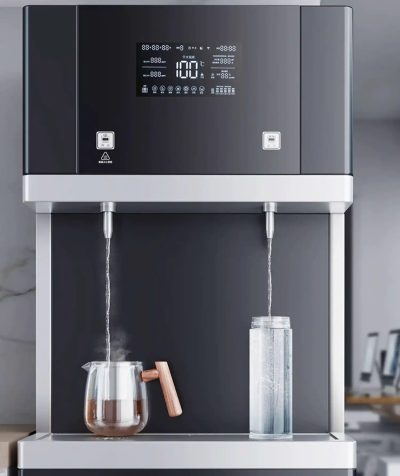

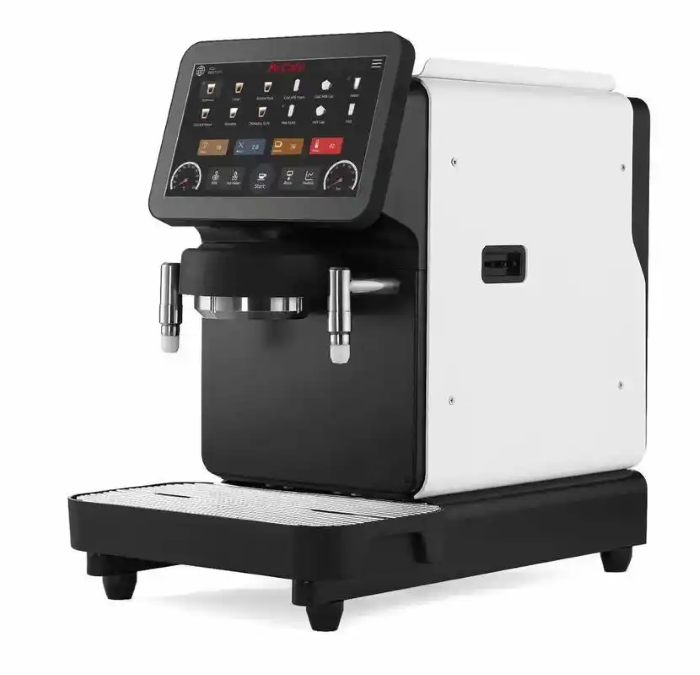

آلات القهوة/موزعات المياه : التحكم في تدفق المياه وإخراج البخار من أجل تخمير دقيق وتدفق ثابت للمياه.
الغلايات/سخانات المياه المثبتة على الحائط : مراقبة ضغط دوران الغاز والمياه لضمان تسخين آمن ومريح.

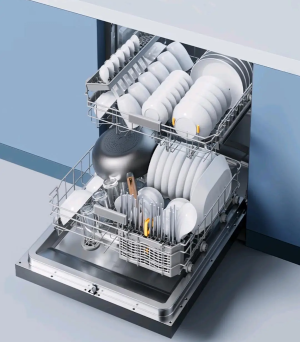

الغسالات/غسالات الأطباق : مراقبة ضغط المياه لتحسين استخدام المياه ونتائج الغسيل.
② التطبيقات الصناعية وعلى مستوى النظام
في البيئات الصناعية، تعتبر أجهزة إرسال الضغط مكونات أساسية للتحكم , الآمن والمستقر والذكي.

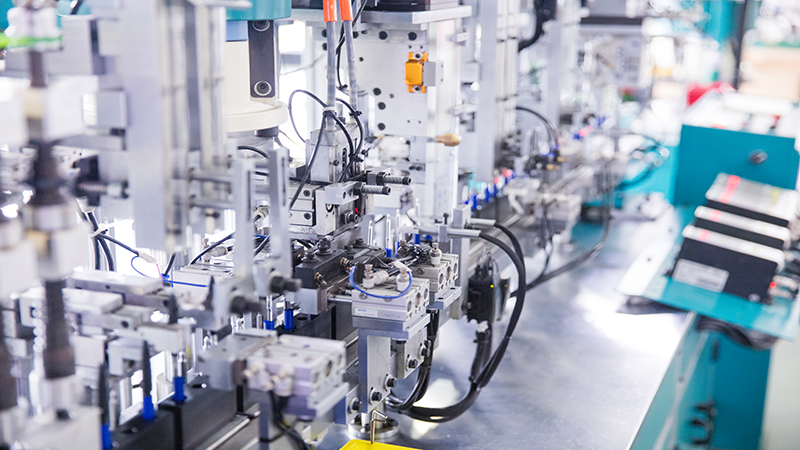

الأنظمة الهيدروليكية والهوائية : مراقبة ضغط الزيت والهواء في الوقت الحقيقي لمنع الضغط الزائد وتلف المعدات.

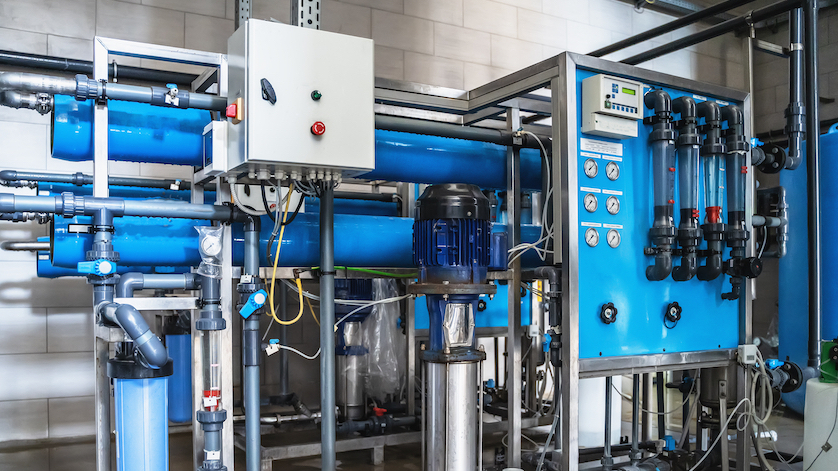

أنظمة معالجة المياه ومضخاتها : تستخدم لتشغيل وإيقاف المضخة تلقائيًا، وإمدادات المياه ذات الضغط المستمر، والكشف عن المطرقة المائية.
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) : مراقبة الضغط الثابت للقناة، وتصفية الضغط التفاضلي، وضغط سائل التبريد لتحقيق توفير الطاقة والتنظيم الذكي.
مراقبة التدفق والمستوى : قم بقياس التدفق أو مستوى الخزان من خلال الضغط التفاضلي لضمان التشغيل السليم للنظام.
حماية السلامة : تضمن الإنذارات في الوقت الحقيقي للضغط الزائد أو التسربات أو الضغط غير الطبيعي سلامة خطوط الأنابيب والمعدات.
③ المنزل الذكي والاتجاهات المستقبلية
مع تطور تقنية الجيل الخامس (5G)، وإنترنت الأشياء، والمنازل الذكية، أصبحت أجهزة إرسال الضغط أجهزة استشعار أساسية للتحكم الذكي وتوصيل الأجهزة.
إدارة المياه الذكية ومراقبة التسرب : الكشف في الوقت الحقيقي عن تغيرات ضغط خط الأنابيب يمنع التسربات.
التدفئة والتهوية وتكييف الهواء الذكية والتحكم البيئي : يعمل تلقائيًا على تحسين حجم الهواء وفتح الصمام بناءً على بيانات الضغط.
التحكم في توفير الطاقة : تساعد بيانات مستشعر الضغط النظام في ضبط سرعة المضخة وإخراج تكييف الهواء تلقائيًا من أجل التشغيل الموفر للطاقة.
كيف تختار جهاز إرسال الضغط المناسب لتطبيقك؟ اتصل بـ VPC Pneumatic . يمكننا أن نقدم لك استشارات الاختيار الاحترافية وخدمات التخصيص والدعم الفني الموثوق.
